一、引言

      Abaqus 钢结构螺栓连接有限元分析，可精准模拟预紧、接触与非线性受力，捕捉应力集中、滑移与失效风险，验证节点承载力与抗震性能。它替代部分试验、降低成本，优化螺栓排布与预紧力，保障连接安全可靠，提升钢结构整体稳定性与设计效率。

       钢结构螺栓连接在建筑、桥梁等工程领域广泛应用，其力学性能关乎结构安全。借助 ABAQUS 有限元软件，可深入剖析连接节点在复杂荷载下的应力、变形等响应，为设计优化与安全评估提供依据。本文以某钢结构螺栓连接节点为对象，开展 ABAQUS 模拟分析。

二、模型建立

（一）几何模型

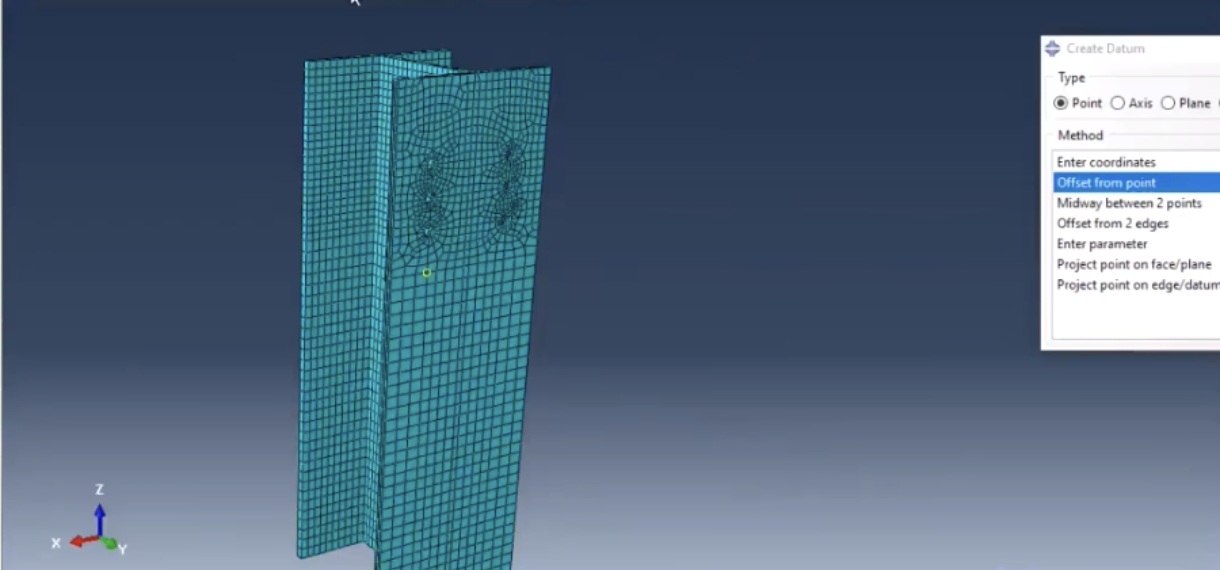

依据实际钢结构螺栓连接节点尺寸，利用 ABAQUS/CAE 创建钢梁、钢柱及螺栓的三维几何模型。钢梁与钢柱采用典型工字形、箱形截面，螺栓按实际规格（如 M20 高强度螺栓 ）建模，精准还原节点构造。

（二）材料属性

定义钢材（如 Q355 钢材 ）的弹性模量、泊松比、屈服强度等力学参数，螺栓材料参数依据其等级（如 10.9 级 ）设定，确保材料本构符合实际力学行为。

（三）网格划分

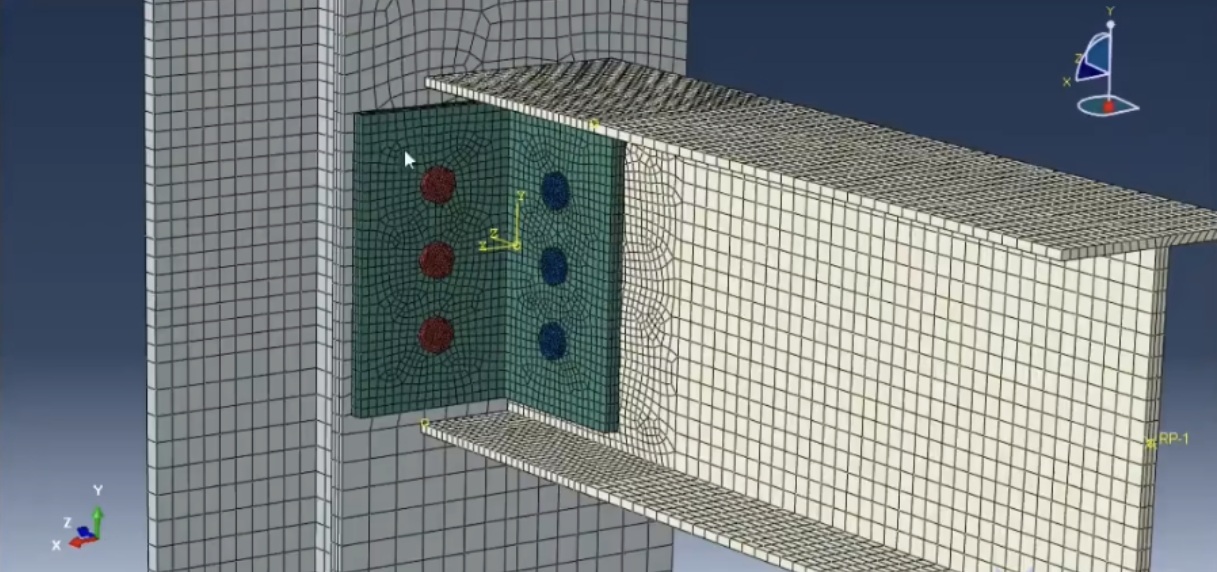

对钢梁、钢柱及螺栓进行网格离散。采用六面体结构化网格或四面体非结构化网格，关键区域（如螺栓孔周边、梁柱连接受力集中处 ）加密网格，平衡计算精度与效率，网格模型如图中所示的细密网格分布。

（四）接触与约束

设置钢梁、钢柱与螺栓间的接触关系。接触属性定义法向 “硬接触”，切向采用库仑摩擦（摩擦系数依据钢材表面处理情况设定，如 0.3 ）；约束钢梁、钢柱的边界条件，模拟实际工程中的固定、铰接等约束状态。

三、加载与分析步

（一）加载方案

模拟实际荷载工况，如对钢梁施加单调静力荷载（如集中力、均布荷载 ），或考虑循环荷载模拟疲劳作用。按工程荷载组合确定加载大小与方向，分步加载捕捉节点力学响应。

（二）分析步设置

采用 ABAQUS 静力通用分析步（Static General ），开启大变形、几何非线性与材料非线性选项（若涉及 ），准确模拟节点在荷载下的变形与应力发展过程。

四、结果分析

（一）应力分布

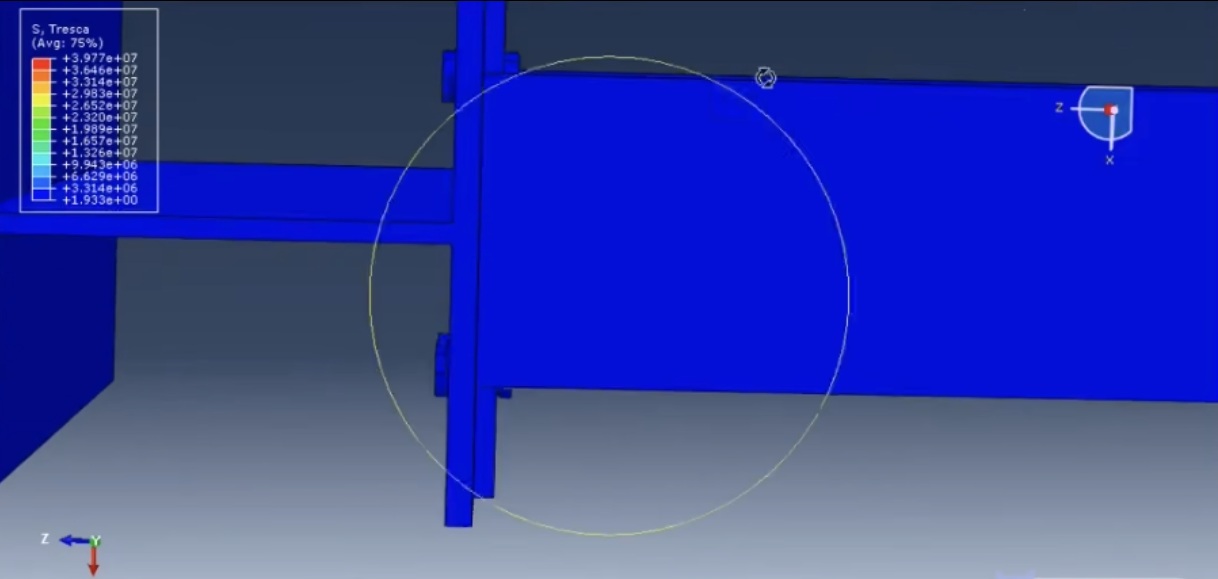

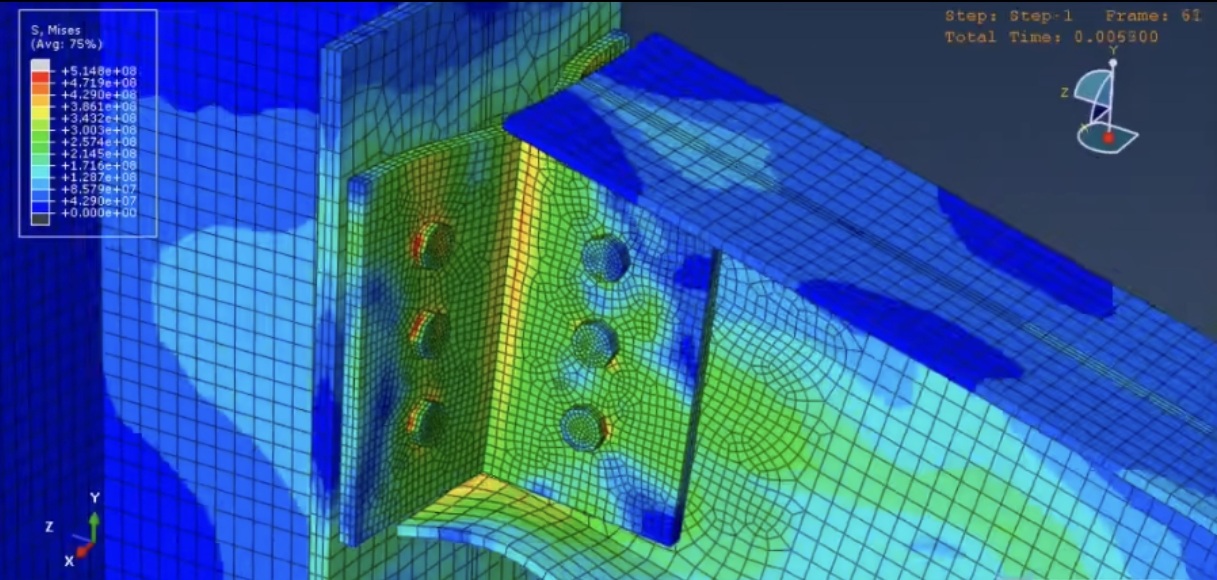

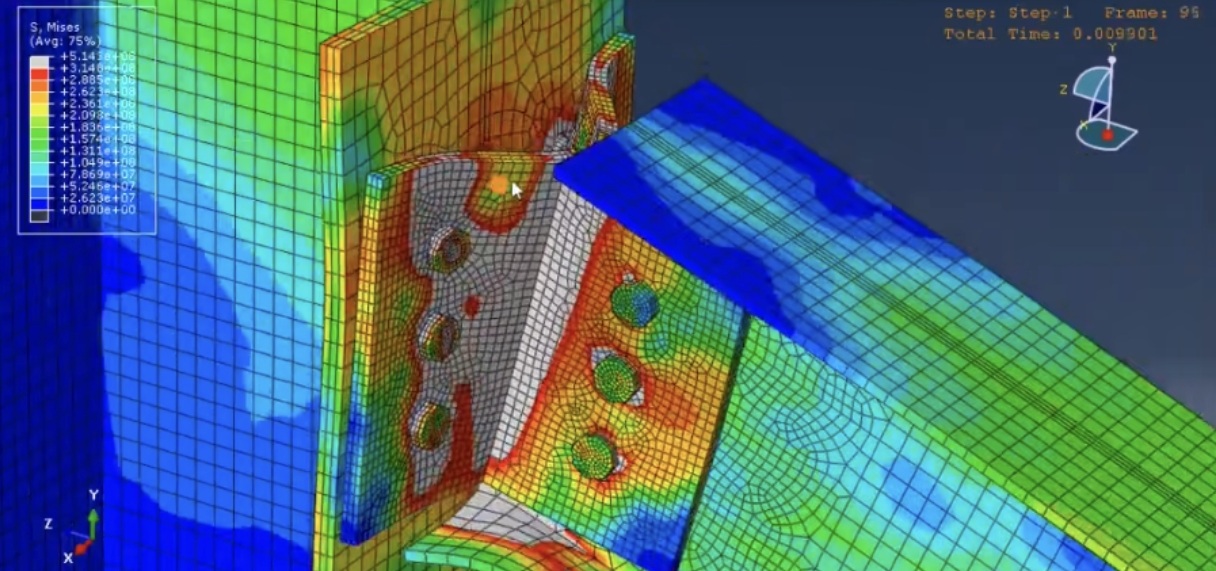

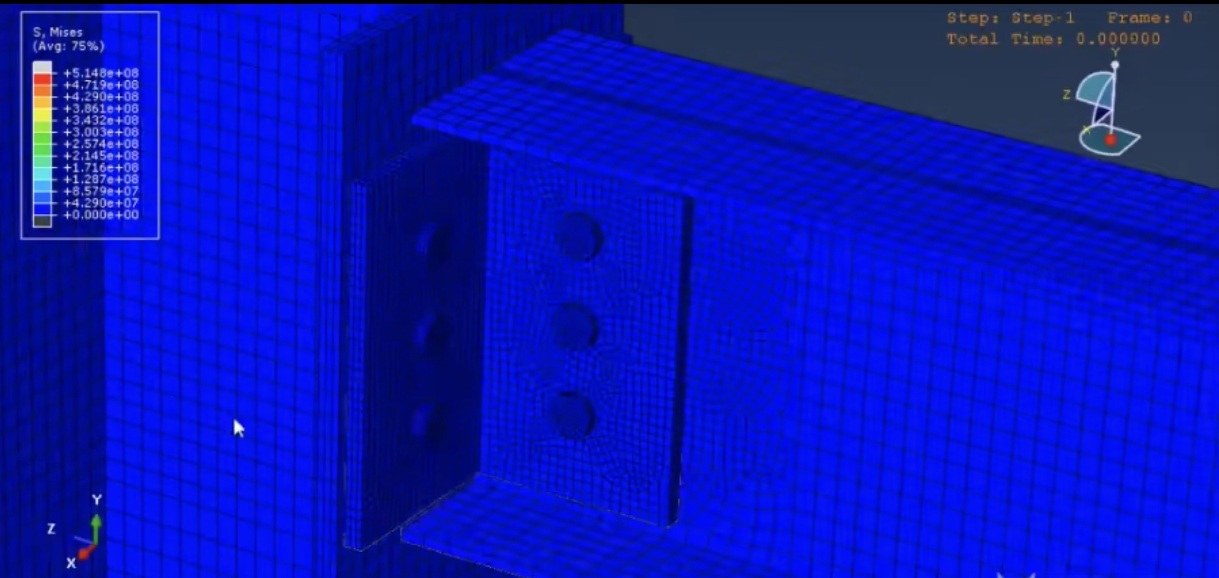

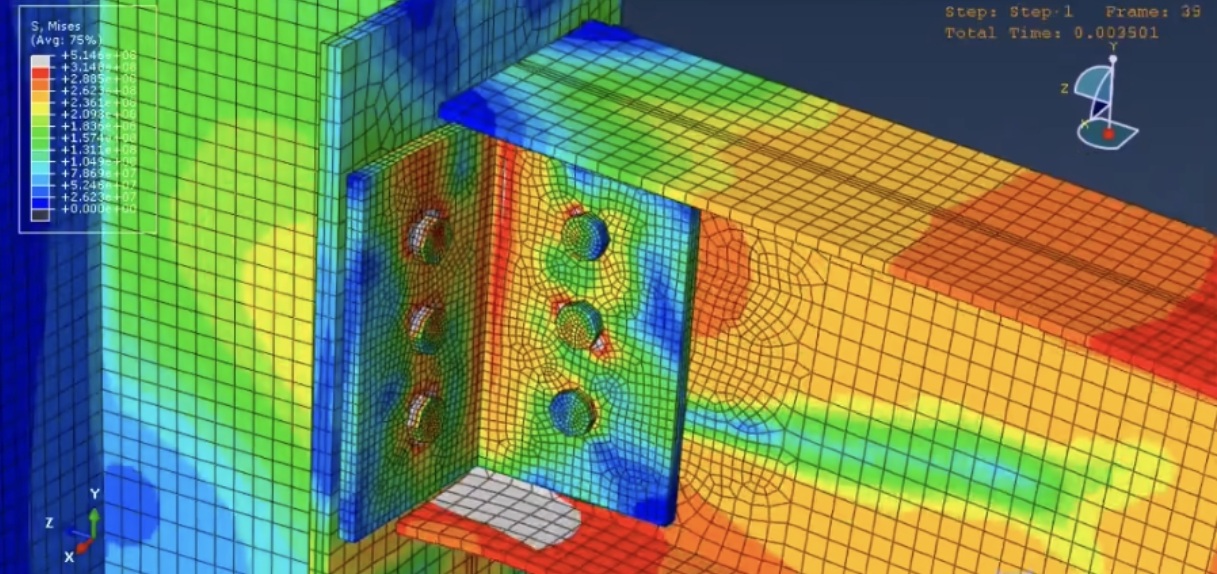

从应力云图（如 S, Tresca、S, Misses 云图 ）可见，螺栓孔周边、梁柱连接焊缝附近等区域应力集中明显，最大应力出现在螺栓杆与孔壁接触处及钢梁受拉翼缘，需关注是否超过材料屈服强度；梁柱主体应力分布符合结构力学传力路径，验证模型合理性。

（二）变形特征

节点变形以钢梁弯曲、螺栓剪切变形为主。变形云图呈现出荷载作用方向的位移发展，螺栓连接有效传递荷载，使梁柱协同变形，可通过位移数值判断节点刚度是否满足设计要求。

（三）荷载 - 应力（位移）曲线

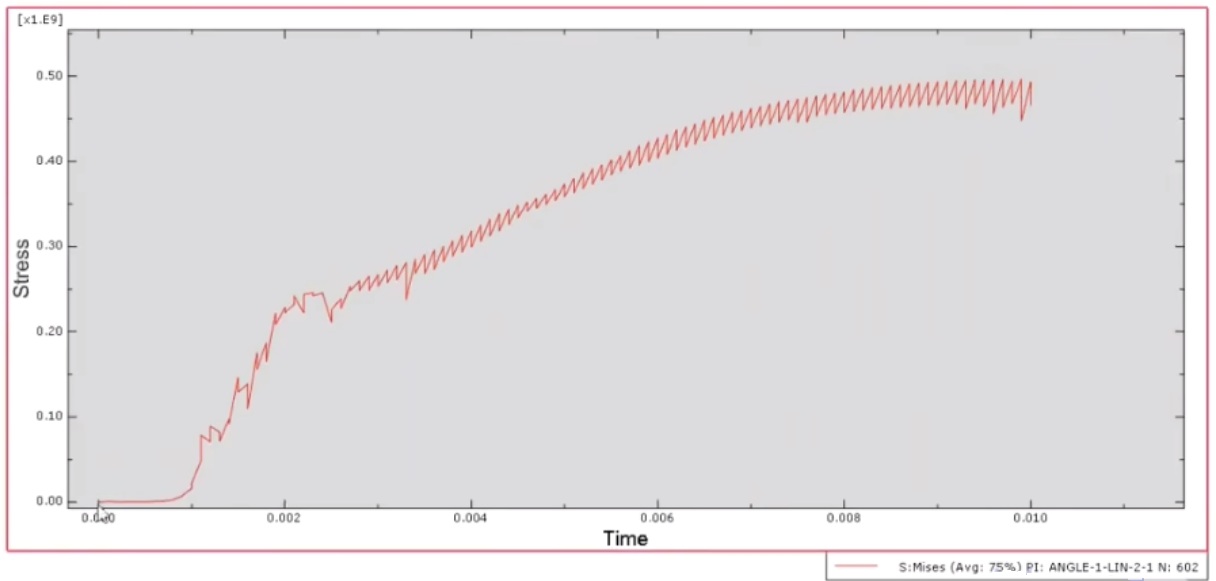

提取关键部位（如螺栓、钢梁跨中 ）的荷载 - 应力（位移）曲线（如图中应力 - 时间曲线形式，将时间替换为荷载 ）。曲线初期呈线性（弹性阶段 ），荷载增大至一定程度，因材料非线性、接触滑移等，曲线出现非线性变化，反映节点从弹性到弹塑性的力学转变，用于评估节点承载能力与延性。

五、结论与建议

（一）分析结论

通过 ABAQUS 模拟，明确钢结构螺栓连接节点的应力集中区域、变形模式及承载能力。结果表明，在设计荷载下，节点最大应力未超过材料屈服强度，变形满足规范要求，但螺栓孔周边需注意疲劳损伤累积（若考虑循环荷载 ）；节点整体力学性能符合设计预期，验证连接形式的合理性。

（二）优化建议

针对应力集中区域，可优化节点构造（如加大螺栓孔倒角、设置过渡圆弧 ）；若变形过大，可调整钢梁截面尺寸、增加螺栓数量或预紧力；对于疲劳荷载工况，建议采用表面处理、优化连接细节等措施提升节点疲劳寿命，为实际工程设计与施工提供改进方向。
