ANSYS软件在工程机械领域应用解决方案

2016-9-22 16:07:55
ANSYS软件在工程机械领域应用解决方案

ANSYS软件在工程机械领

ANSYS软件在工程机械领域应用解决方案

ANSYS软件在工程机械领

ANSYS软件在工程机械领域应用解决方案

ANSYS软件在工程机械领

ANSYS软件在工程机械领域应用解决方案

ANSYS软件在工程机械领

详细介绍

1 液压支架在井下巷道中工作条件恶劣,此次分析针对支架底部受到扭转工况的模拟。底座扭转实验方法为立柱内加载,试验压力为额定工作压力的1.2倍垫块位置按压架《MT312-2000压架标准》。

该分析的重点在于

1)合理的工程简化,将液压缸简化成内里直接加载到液压支架上;

2)接触的定义,需要定义销轴与销孔之间的解除关系,有时需要将接触面切开定义一对多的解除关系,还要约束销轴的刚体位移。

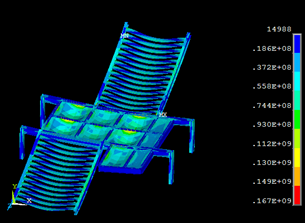

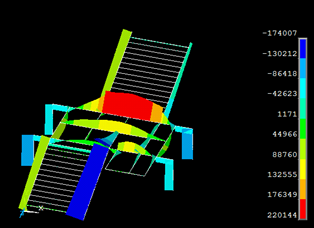

铁路清洁车

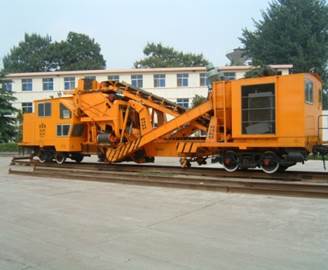

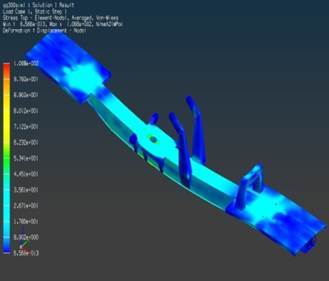

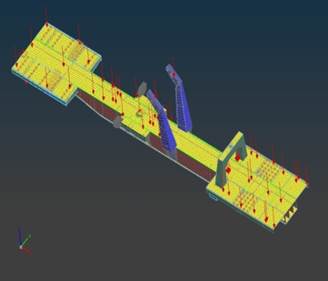

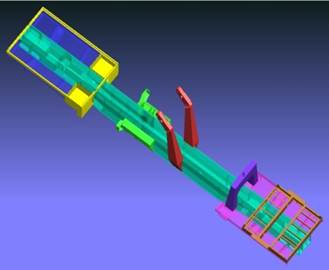

某铁路清洁车主承重结构强度分析。该项目的分析重点:抽中面,壳体与壳体的链接。约200构件从3D建模、装配到分析,共12种工况。工作量3个月。

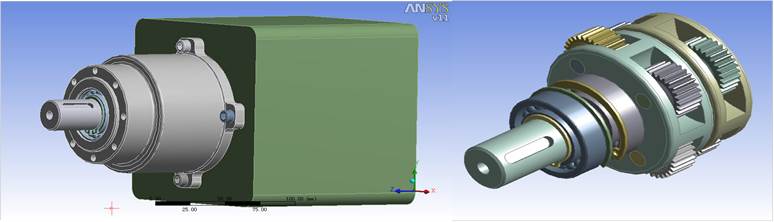

齿轮减速器

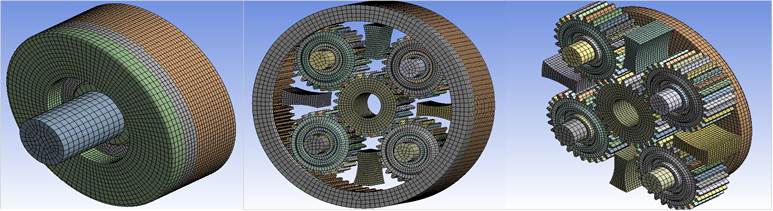

某齿轮减速器的强度,疲劳,多体动力学分析。该项目的难点主要在于,齿轮的网格划分,齿轮接触定义,非线性求解控制。

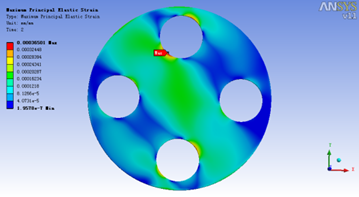

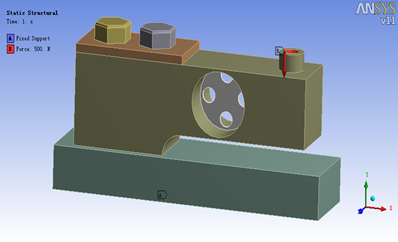

4 压力传感器

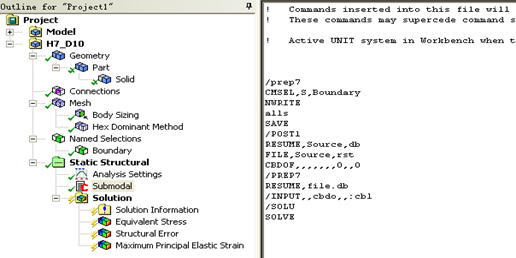

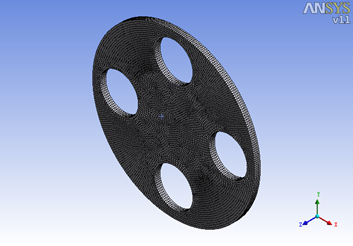

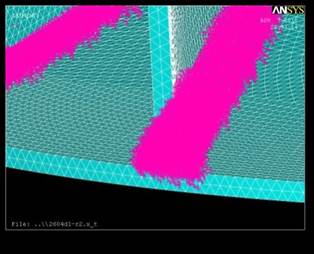

某压力传感器有限元分析。该项目的重点是应用子模型技术来捕捉结构细微部位的应力。

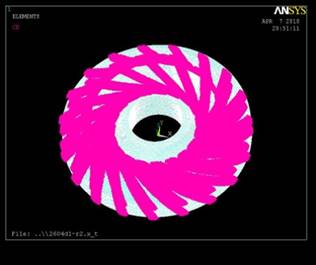

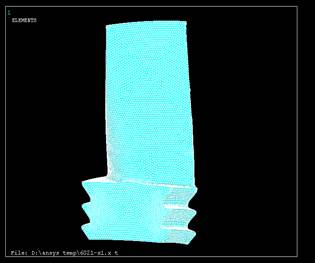

5叶片叶轮分析

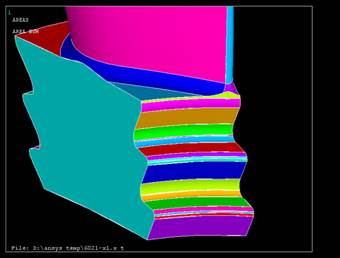

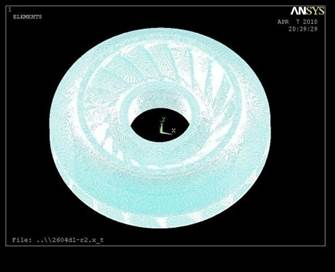

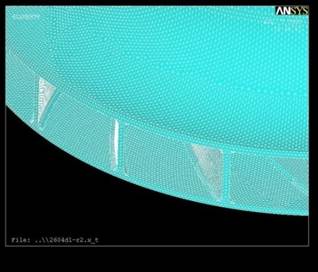

陕鼓动力的离心式叶轮和轴流式叶片分析在ANSYS Classic和Workbench下分析对比。分析重点:ANSYS Classic的碎面碎线处理,邻接区域对模型分离部分进行连接。

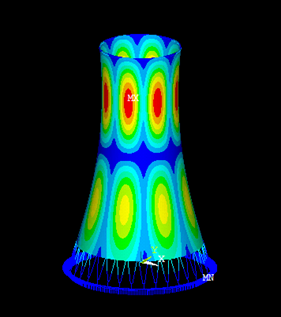

6 冷却塔风载,模态

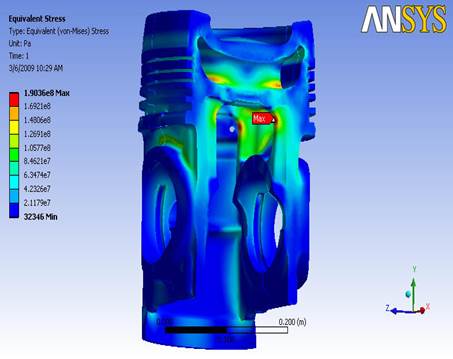

7 柴油机强度疲劳分

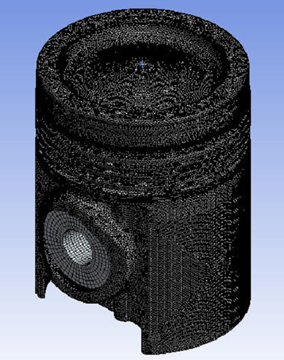

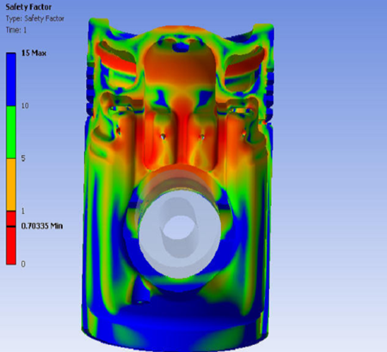

某型柴油机活塞缸进行强度,热,和疲劳分析。共3种原型,9种工况。分析重点:采用虚拟拓扑技术合并碎线与碎面,减小网格数量并优化网格质量;采用ANSYS的疲劳模块对其SN曲线进行拟合。

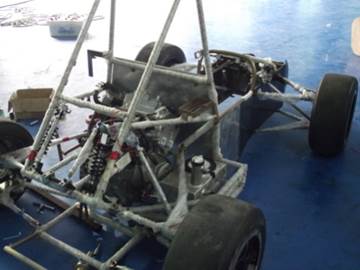

8 卡丁车有限元分析

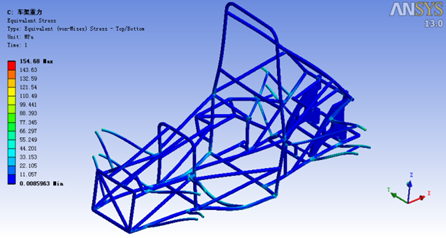

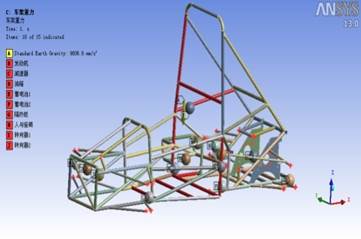

某型卡丁车强度,刚度分析。工作重点:载荷简化,简化零部件,非线性求解参数调整,零部件焊接。共4模型,9种工况分析。

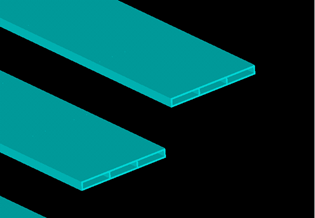

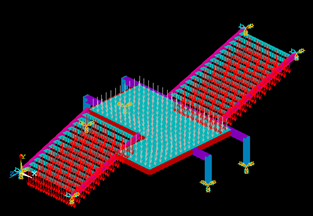

钢结构楼梯分析


分析重点:梁截面的定义,偏移,和几何非线性求解参数调整。
