高精度卫星热变形分析与控制（TMG）
2025-12-1 16:44:46
暂无图片。
详细介绍
卫星热变形分析的工程实现，就像是为卫星做一次精准的“体检”和“形体预测”，主要分四步走：
第一步：测“体温”

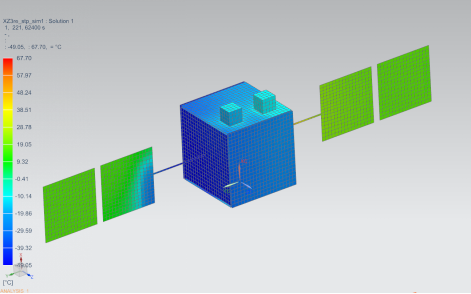

使用专业的热分析软件（如NX TMG），根据卫星在太空中的真实工作环境（如向阳还是背阳），计算出卫星全身各部位的具体温度分布。这一步的核心是得到一个准确的卫星“体温计读数”。第二步：建“骨架”

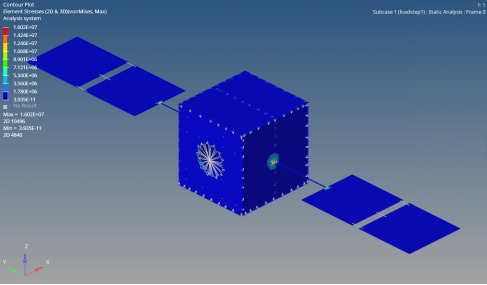

使用结构分析软件（如HyperMesh）建立卫星的精细三维数字模型（即有限元模型），这个模型相当于卫星的“虚拟骨架”，需要准确反映其几何形状和材料分布。第三步：传“体温”给“骨架”
这是最关键的一步，称为温度场映射。由于“体温计”（热模型网格）和“虚拟骨架”（结构模型网格）的测量点不完全重合，需要通过专门的算法，将计算好的温度数据精准地“对号入座”，赋给结构模型的每一个对应节点。确保温度数据准确传递是保证整个分析可靠性的核心。第四步：算“变形”并评估影响
最后，在结构分析软件（如Abaqus）中，让带有“体温”的“虚拟骨架”根据材料热胀冷缩的特性进行计算，最终得到卫星的变形情况。工程师会重点评估这些微小变形是否会影响卫星的关键性能，例如相机镜片的相对位置、天线的指向精度等。希望这个分步的比喻能帮助您更直观地理解卫星热变形分析的工程实现流程。
