电机设计中有一种通俗的说法叫“三分电七分机械”，但是电机设计的核心却是这“三分电”。电机设计的首要任务就是根据电机性能指标和运行条件计算得到相应的电磁方案。一直以来电磁方案的设计都是以磁路法为主，由于电磁场问题是一个典型的非线性问题，磁路法通常很难满足电机设计的精度，随着计算机技术的迅猛发展，工程师开始使用电磁场有限元分析技术来校核磁路设计的方案。并进一步形成以电磁场有限元分析技术主导的电机设计和分析新方法。如下图我们一步一步了解永磁同步92KW驱动电机电磁设计仿真过程。

1.设计输入

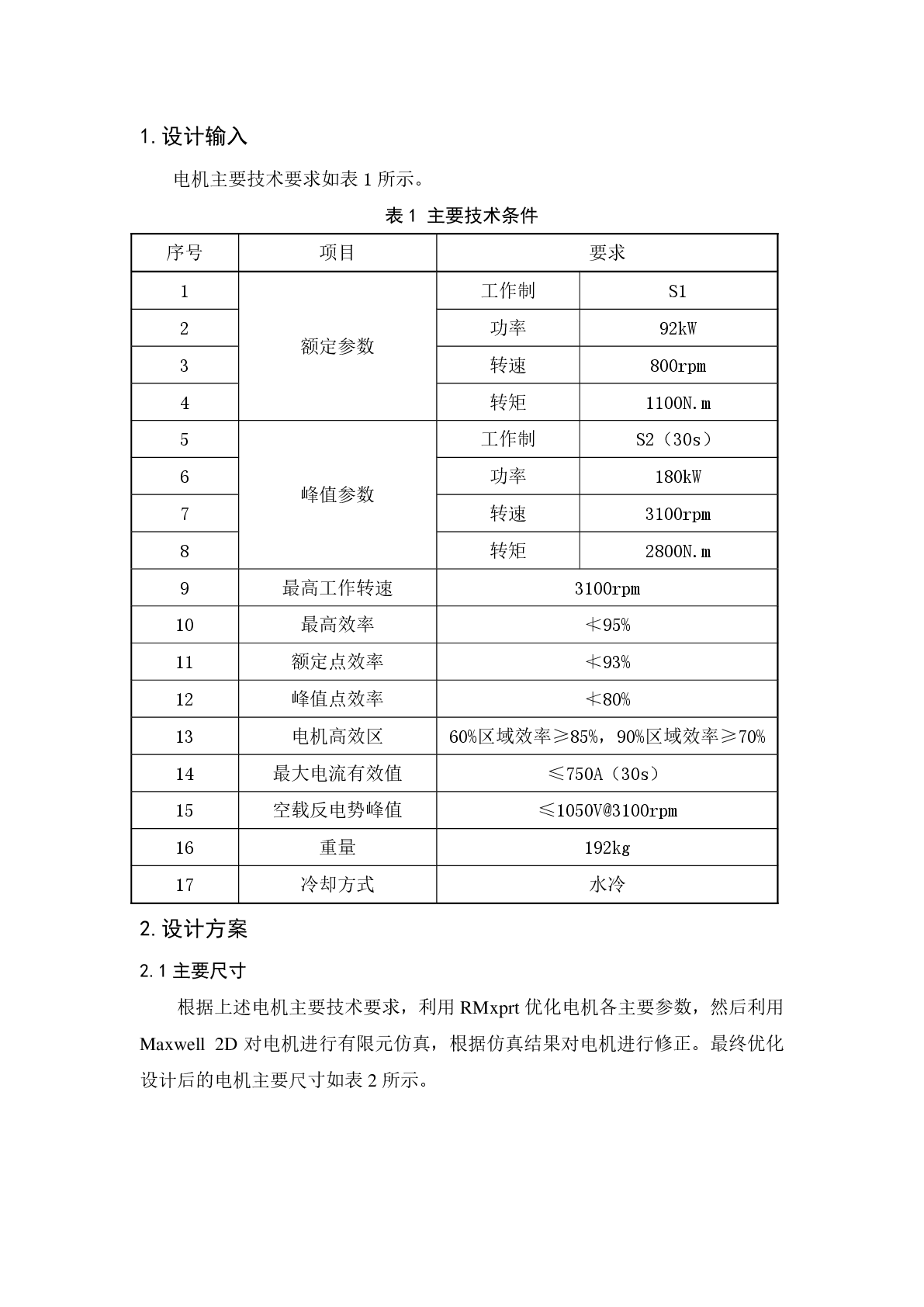

电机主要技术要求如表 1所示。

2.设计方案
2.1主要尺寸
根据上述电机主要技术要求，利用 RMxprt 优化电机各主要参数，然后利用
Maxwell 2D 对电机进行有限元仿真，根据仿真结果对电机进行修正。最终优化
设计后的电机主要尺寸如表 2 所示。

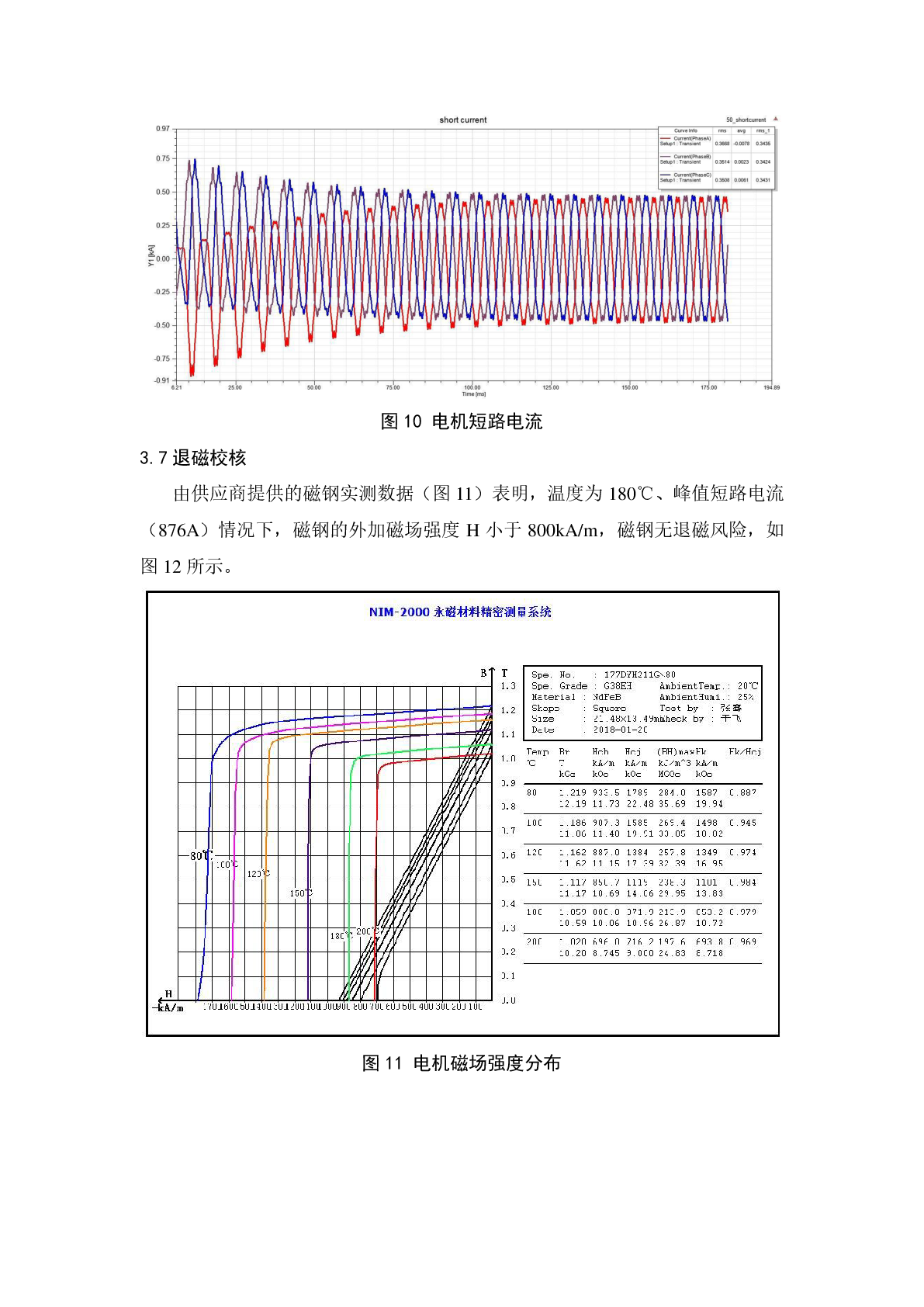

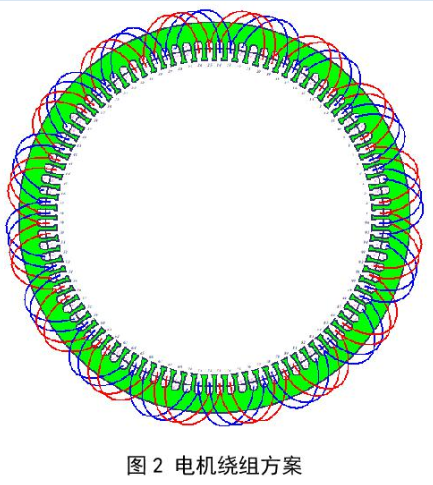

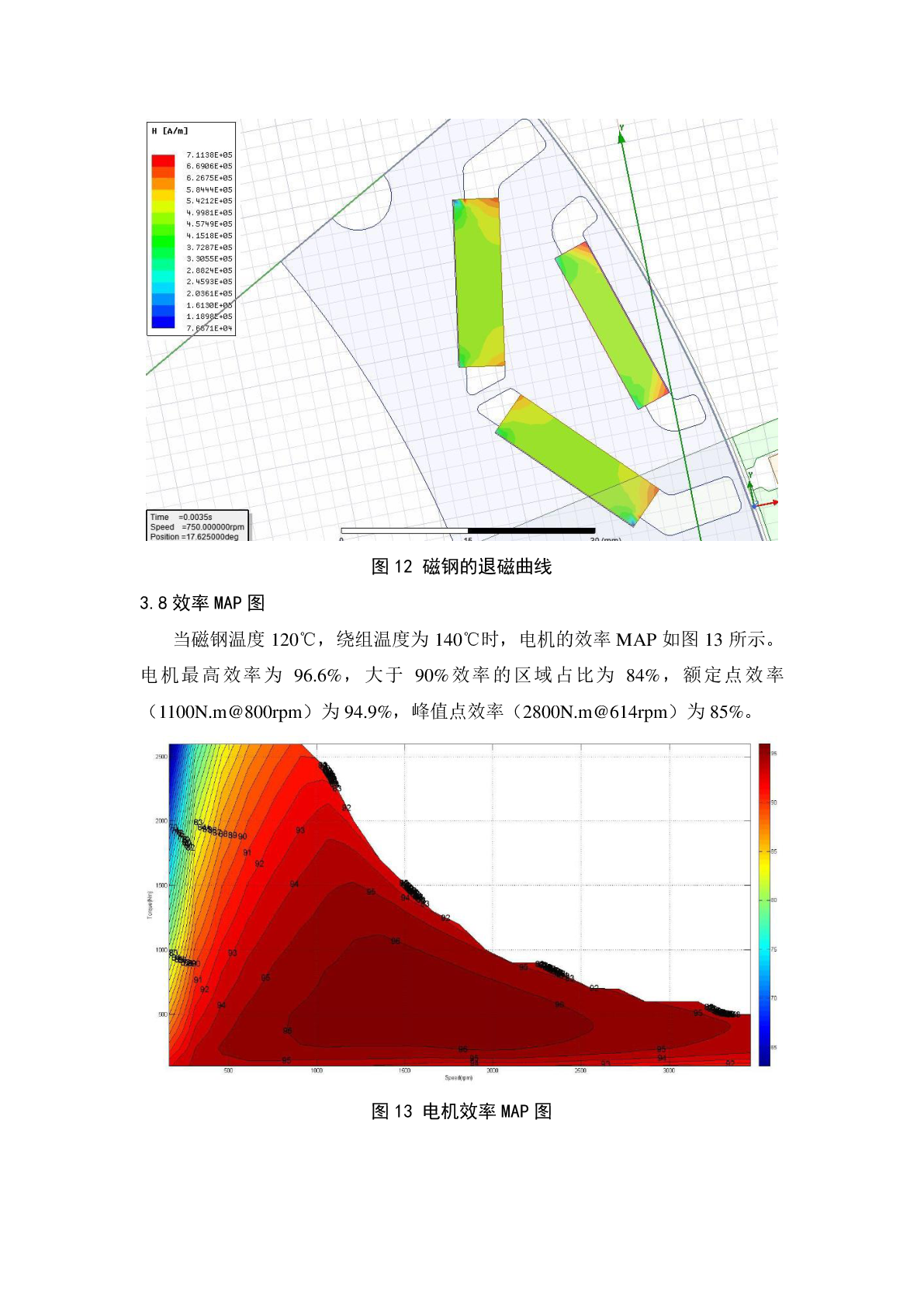

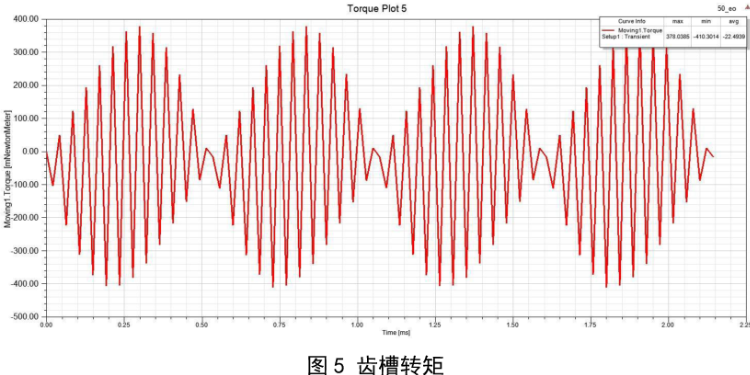

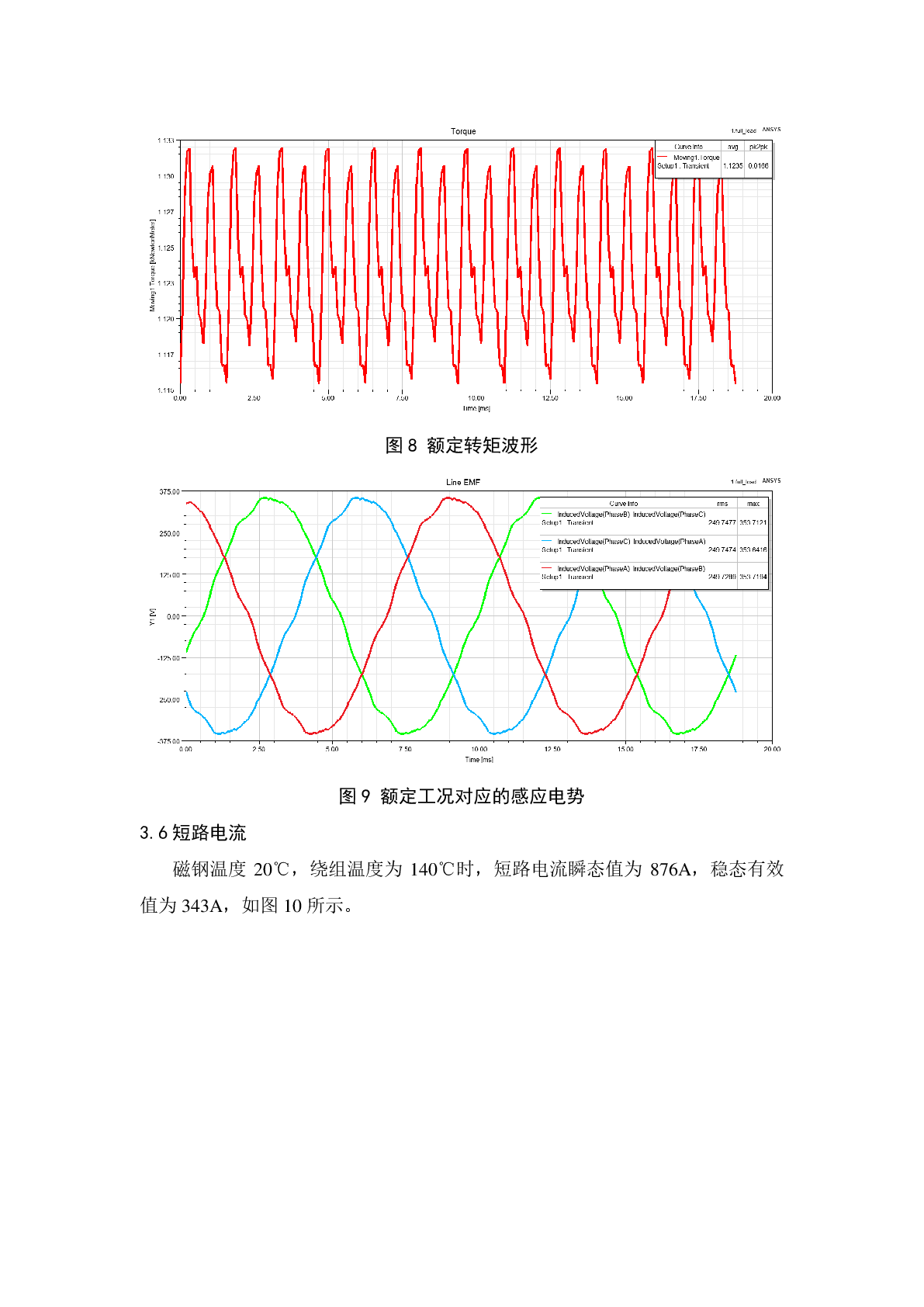

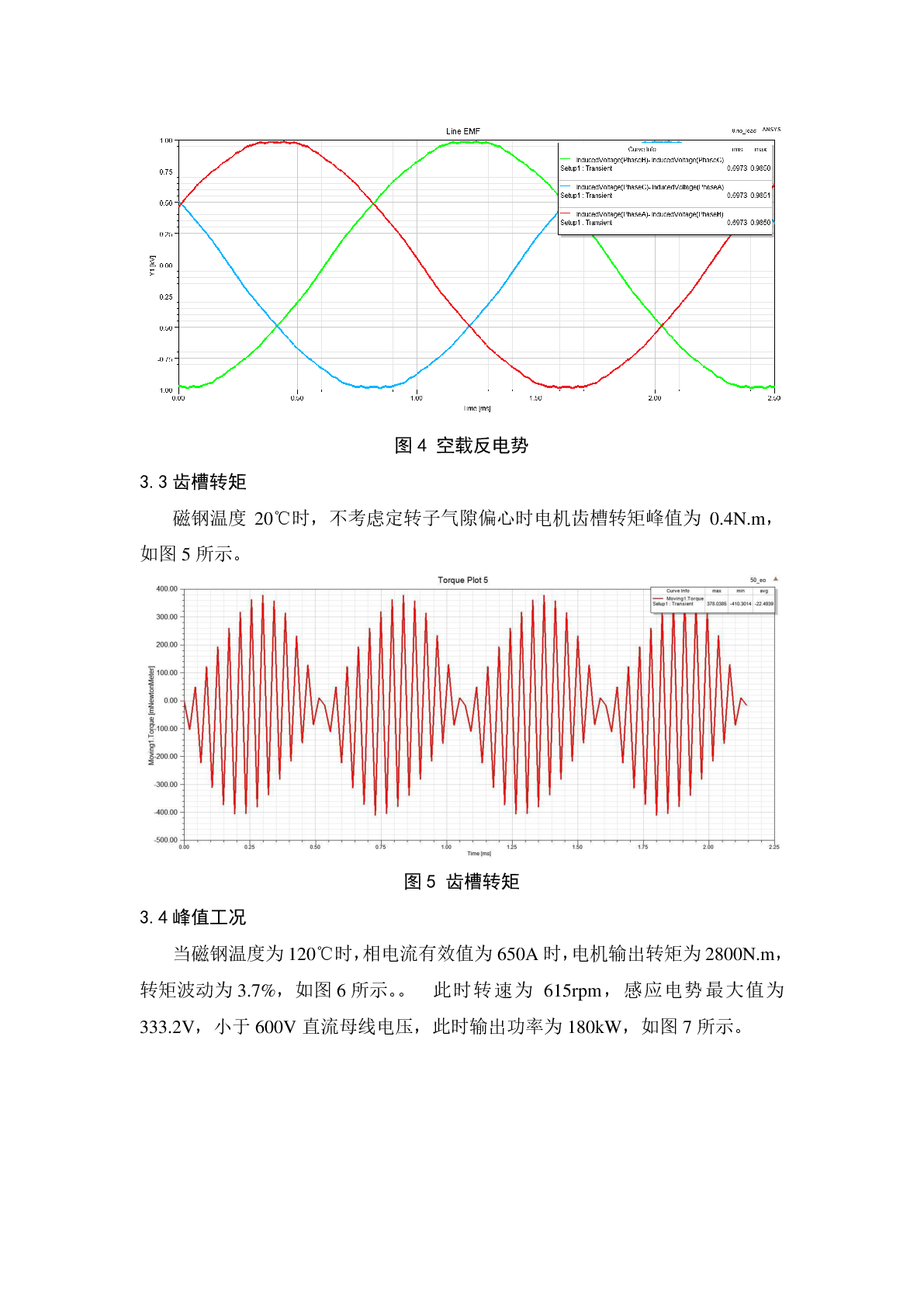

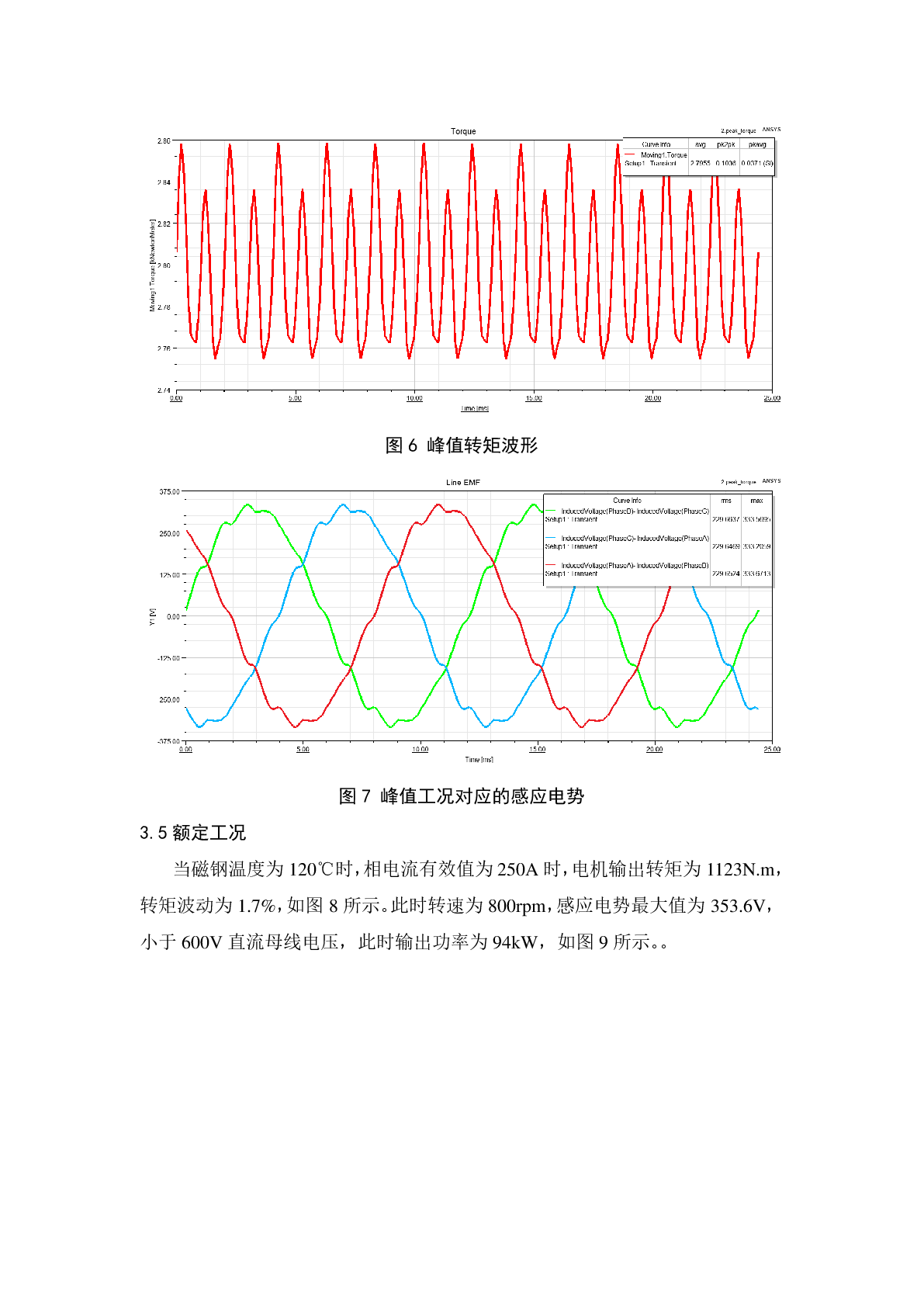

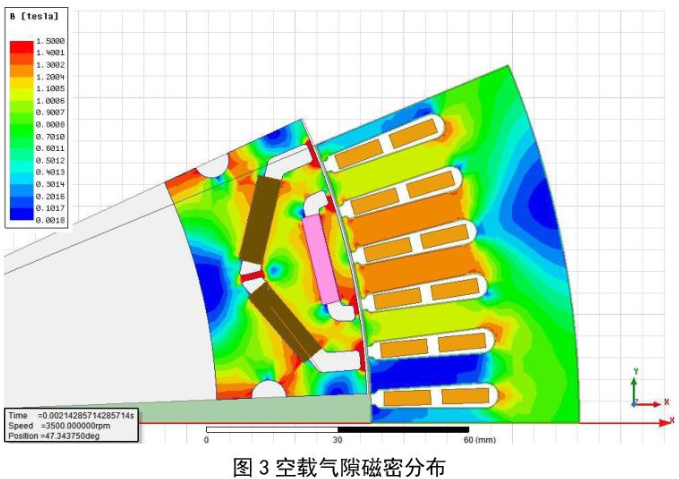

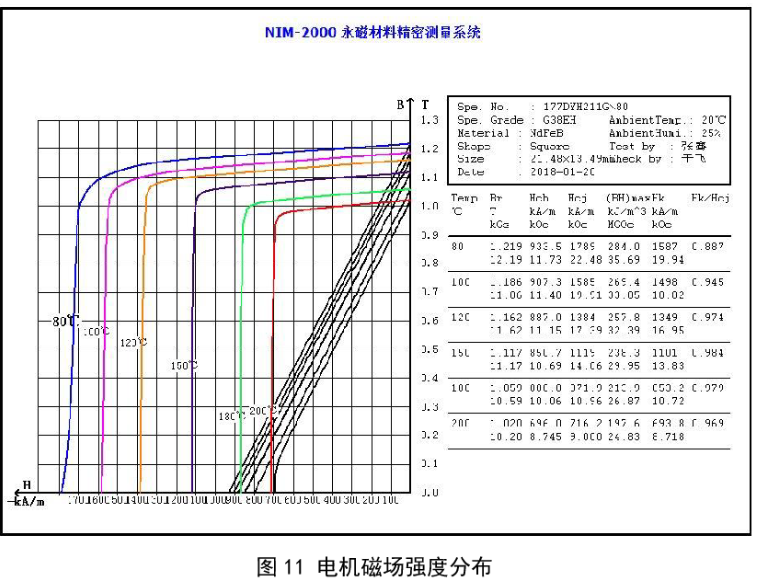

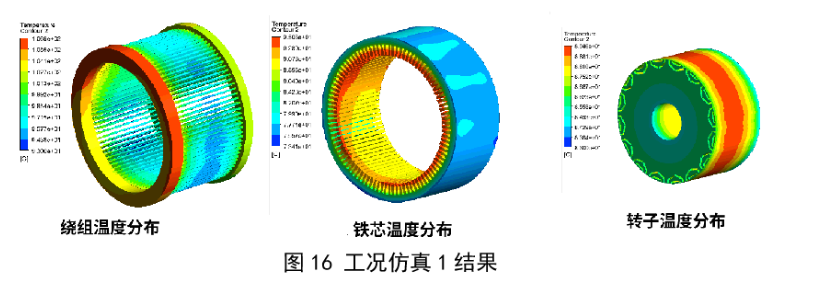

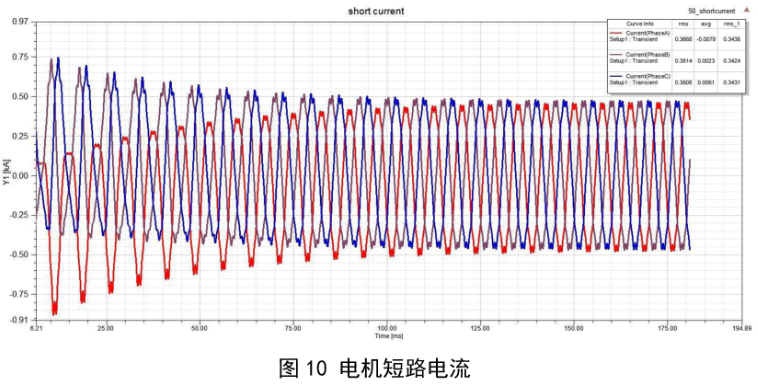

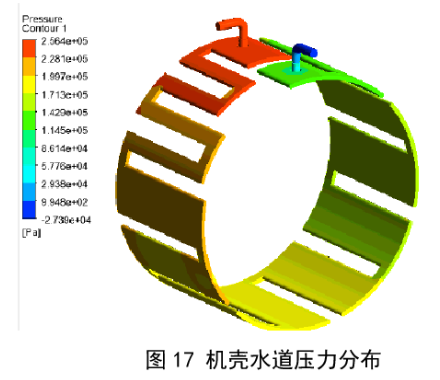

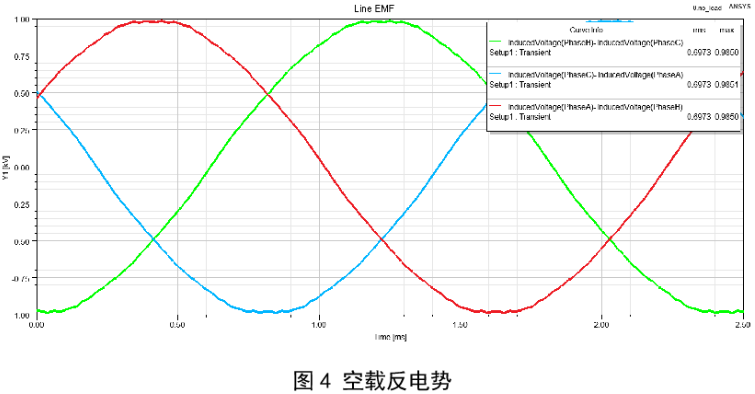

4.3仿真结果与结论

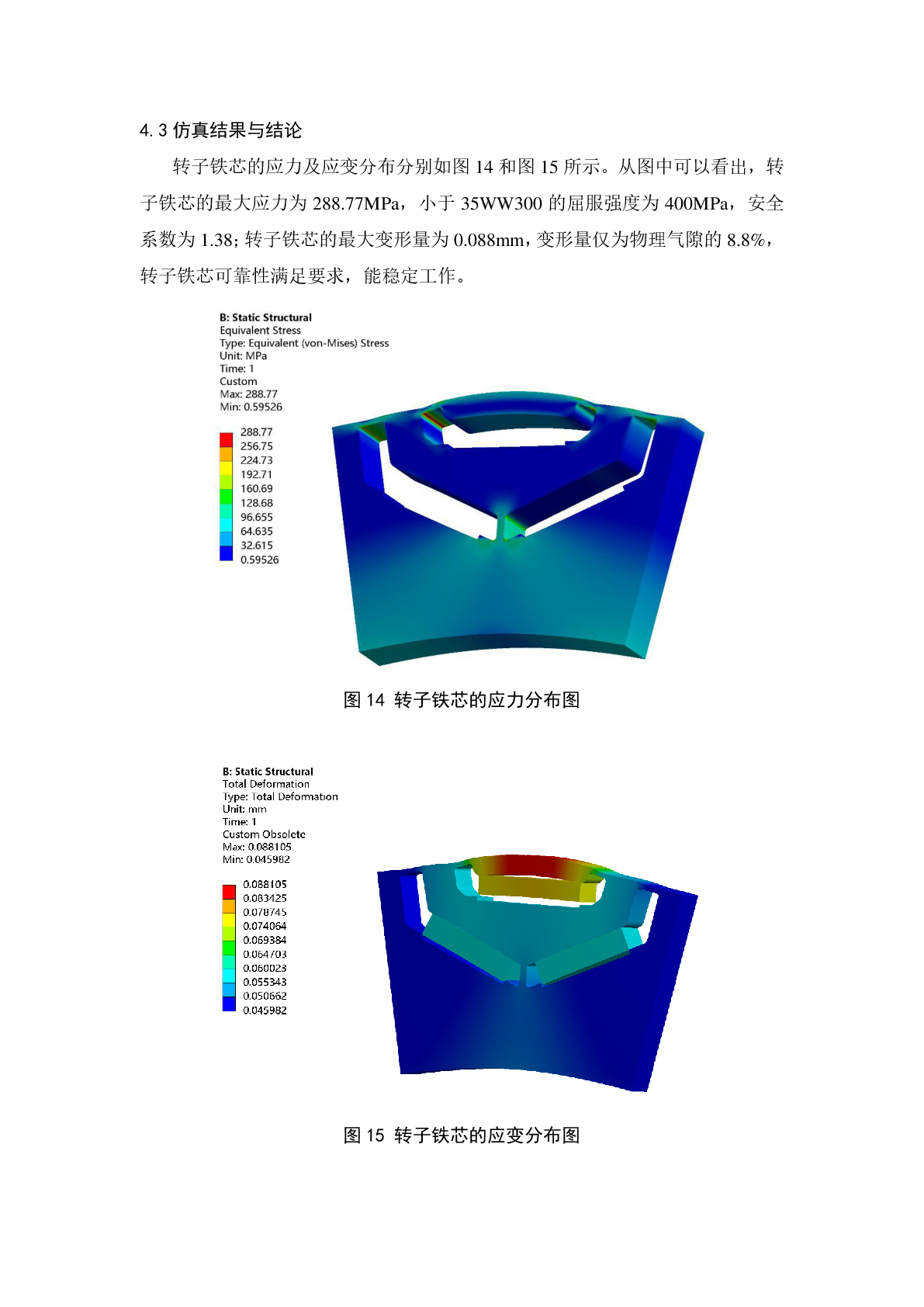

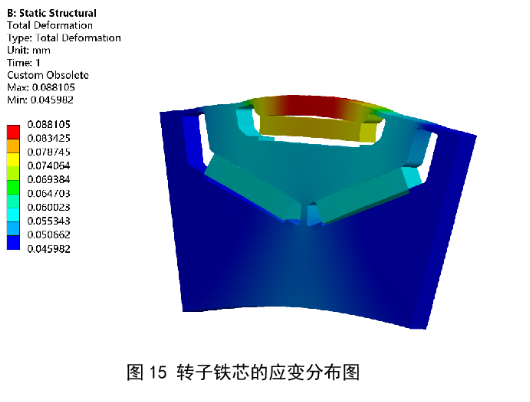

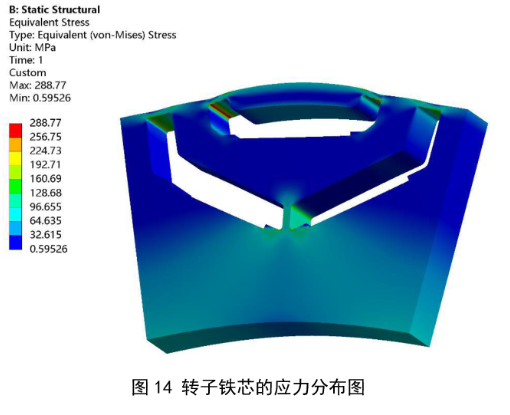

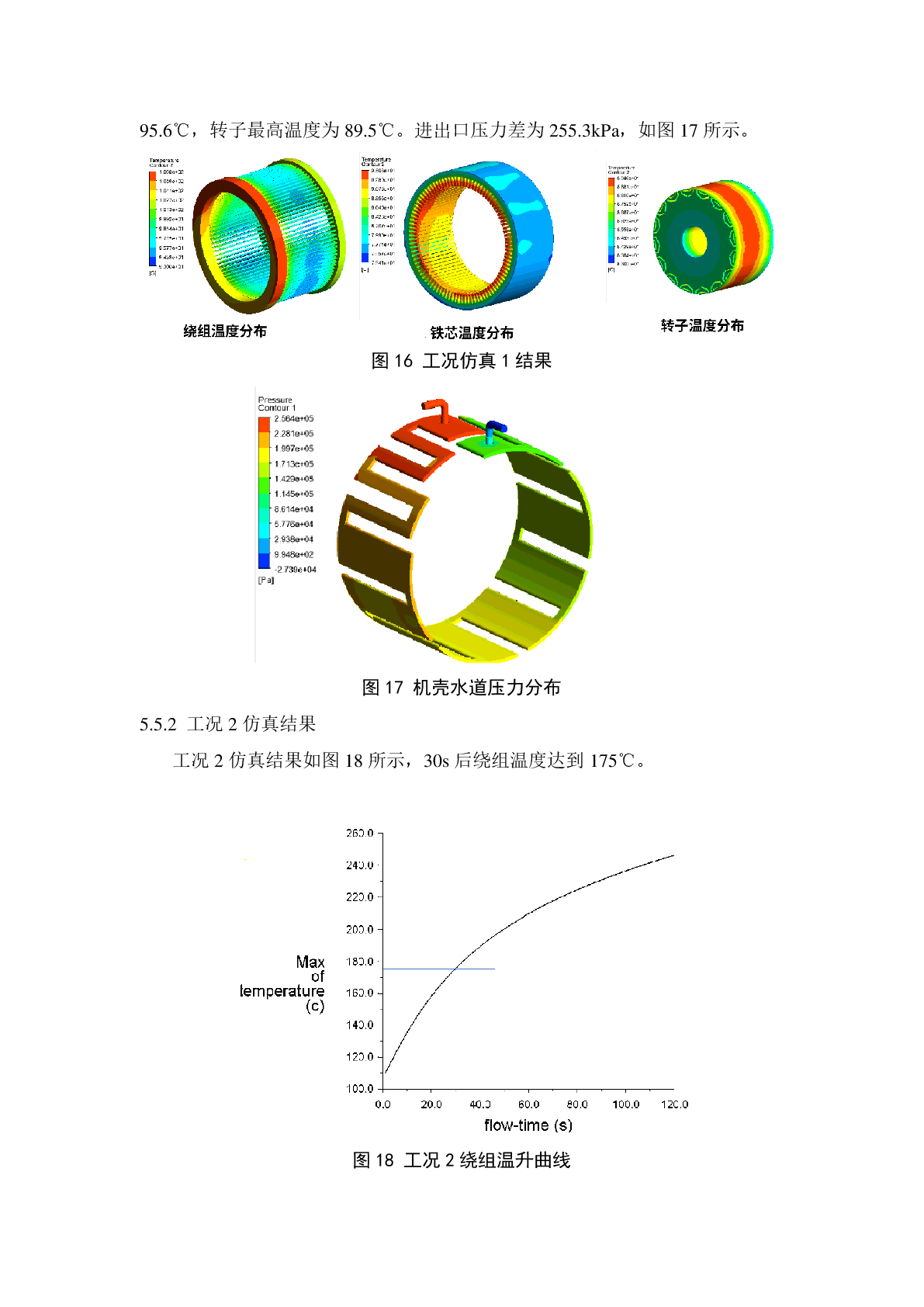

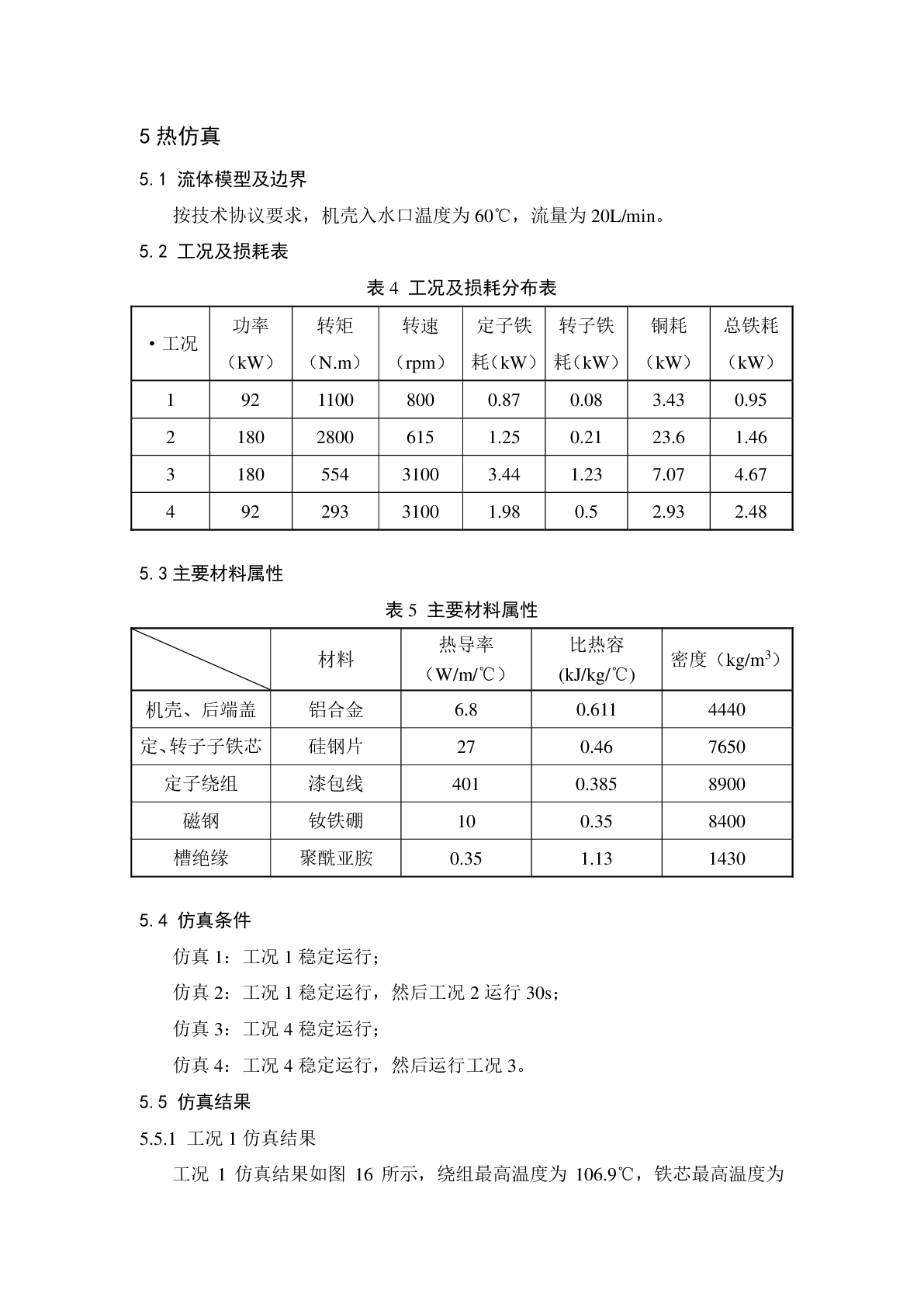

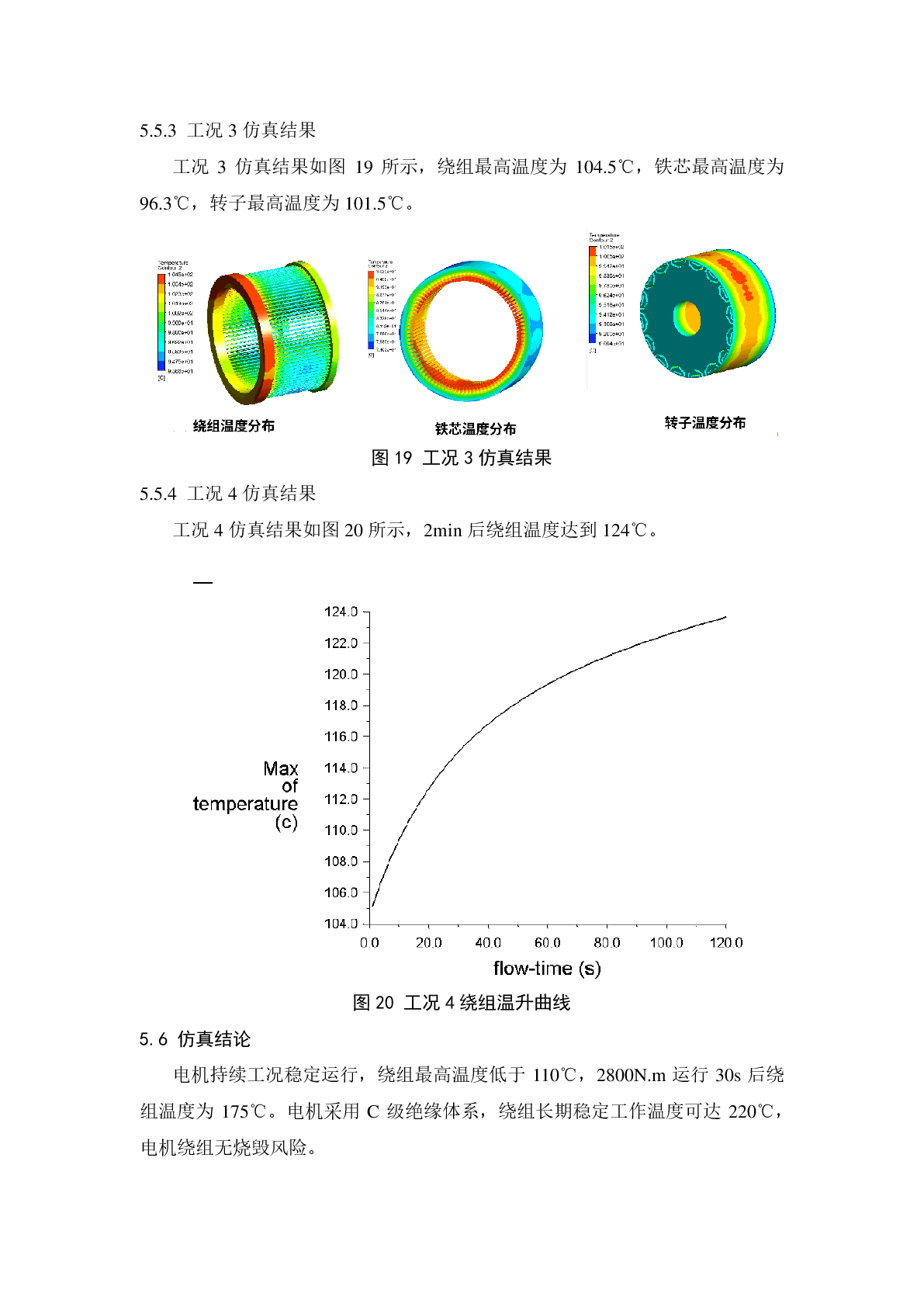

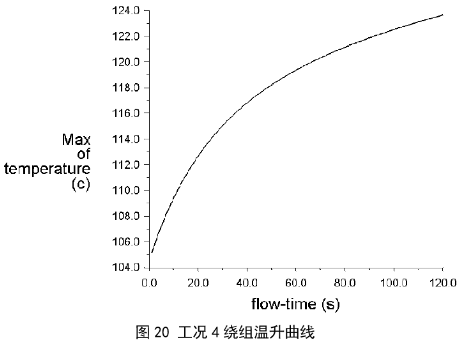

转子铁芯的应力及应变分布分别如图 14 和图 15 所示。从图中可以看出，转
子铁芯的最大应力为 288.77MPa，小于 35WW300 的屈服强度为 400MPa，安全
系数为 1.38；转子铁芯的最大变形量为 0.088mm，变形量仅为物理气隙的 8.8%，
转子铁芯可靠性满足要求，能稳定工作。
