SIwave 主要针对PCB，芯片BGA 封装等进行信号完整性（SI）、电源完整性（PI）以及电磁干扰（EMI）分析的软件。随着芯片低电压大电流的发展，PCB 和封装的噪声容限越来越小，供电系统要求更加严格的设计，尤其是同步传输高速信号所产生的噪声，加剧影响系统的稳定性、可靠性等问题。

ANSYS SIwave 使用优化后的三维电磁场有限元求解技术，适用于精确快速分析包含大规模复杂电源、地平面的PCB 和封装设计。

适用领域


●　PCB：硬板，混合板等


●　BGA封装：键合型、倒装片型，MCM等
功能和特点
优化层结构的有限元全波求解
求解项目
●　平面谐振
●　SYZ 参数
●　扫频
●　近场
●　远场
●　DC-IR drop
考虑了导体和材料损耗（特性随频率变化），以及导体表面粗糙度

直观方便的PCB layout操作界面
设计规则检查和自动修复功能（validation check）

全波SPICE 模型生成
●　ANSYS Nexxim、HSPICE、PSpice、Spectre
丰富的CAD 接口 Ansoftlinks（选项）




丰富的报告和后处理功能
●　SYZ参数矩阵、2D/3D输出、Smith圆图
●　差分S参数
●　Touchstone格式输出
●　平面谐振频率和平面间电位差
●　近场、远场（电场强度、辐射方向图（定向性））
●　DCIR压降（电流、电压的下降、功率分布、自动检测和报告键合线和过孔的过流）
●　TDR 显示
场示意图
●　平面间电位差（每个频点随相位变化）
●　远场辐射（辐射方向图（方向性））
●　近场辐射

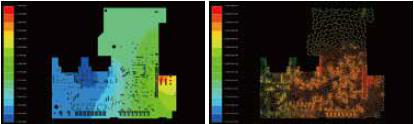

●　DC电流（矢量显示、散射图）、压降、功率分布

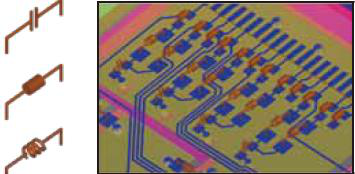

无源器件模型库
●　村田、TDK、太阳诱电、松下、三星、AVX、Kermet
支持多核并行处理（选项）
仿真流程

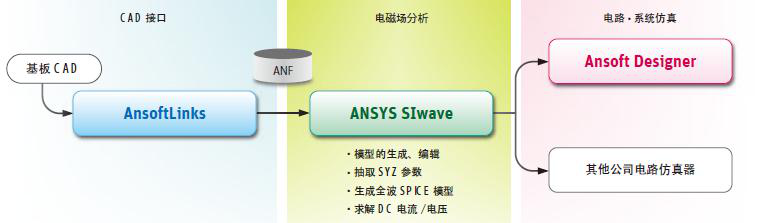

ANSYS SIwave可以直接导入各种版图设计工具通过Ansoftlinks输出的ANF文件。ANSYS SIwave求解得到的全波SPICE模型以及touchstone格式等可以导入Ansoft Designer以及其他各种格式的SPICE仿真器，并与IBIS，AMI等芯片模型结合进行整个系统的时域与频域仿真。

ANSYS SIwave界面

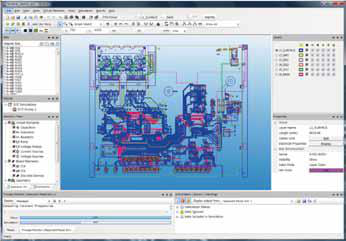

ANSYS SIwave界面采用方便的层叠方式显示。简单方便的操作界面，工具栏以及工作窗口可自由分配位置，模型窗口具有方便的移动，旋转，三维显示等操作功能。

Layout编辑功能

ANSYS SIwave界面包含丰富的编辑功能。实现与其他基板设计工具无缝连接，可导入并编辑布线，层叠结构，焊盘形状，信号网络，元器件属性等各种设计信息。也可以通过修改布线情况，器件属性以及增添或删除器件等措施来仿真其对电磁性能的影响。
另外，高性能的规则检查功能可以自动检查和自动修复网络短路、开路等电气问题。

高效分割求解技术（Clip）

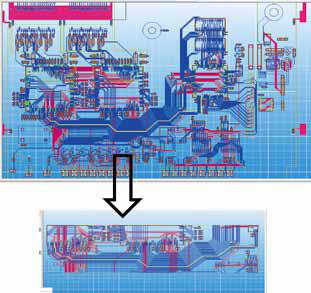

针对结构尺寸比较大以及层数很多的PCB结构，SIwave提供clip工具，可将关注的信号网络单独切割出来进行SYZ参数提取，有效提高仿真效率。

S、Y、Z参数求解

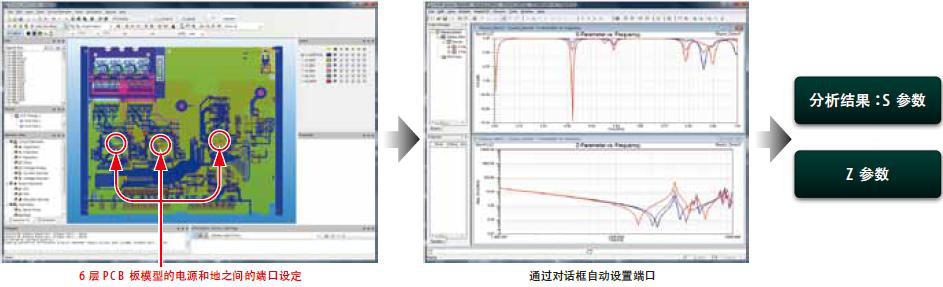

S、Y、Z参数求解，运用优化了的层叠结构求解技术，能够对整板多组信号线路以及电源、地平面进行多端口网络参数的高效率求解。求解结果可以用与HFSS 等后处理器一样的方法进行显示和处理。
输出结果以全波SPICE模型以及touchstone格式等导入Ansoft Designer以及其他各种格式的SPICE仿真器，并与IC等芯片模型结合进行整个系统仿真。

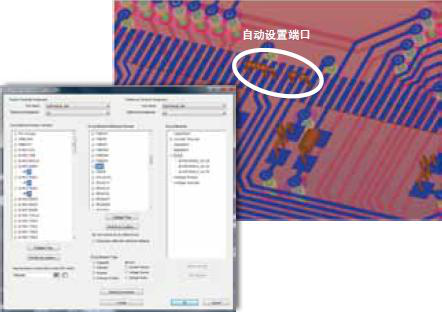

此外，端口除了可以通过手动添加设置外，还可以利用芯片pin list自动设置，方便快捷。

Resonant Mode（平面谐振分析）

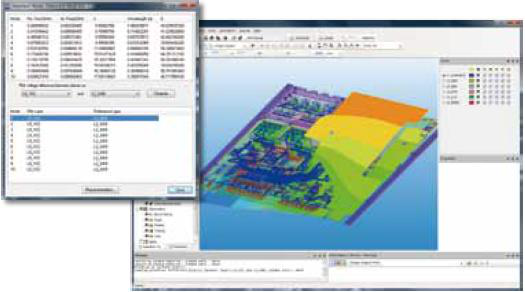

Resonant Mode分析，从设计的形状、材料特性、以及器件电气特性的影响来计算发生谐振的频率。显示发生平面谐振的平面间电位差（随相位变化），以及关键器件布局情况对谐振结果的影响。

Frequency Sweep（扫频分析）

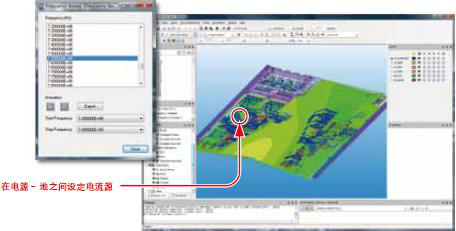

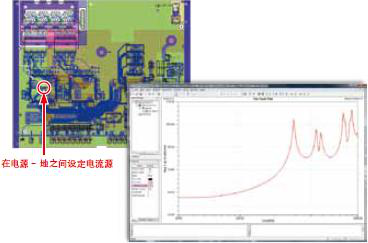

Frequency Sweep分析，通过配置噪声源（电流源/电压源）仿真得到层间电位差，这些层间电位差考虑了 设计的形状、材料特性、以及器件电气特性的影响。显示各频率的平面间电位差，进而可以分析得到关键器件布局在实际工作状态下的影响情况。

Far Field（远场）、Near Field（近场）

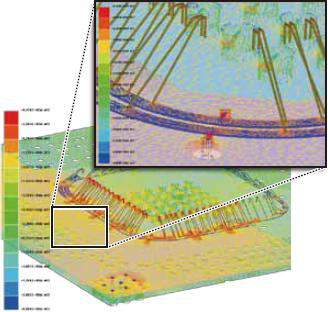

Far Field及Near Field求解，通过配置噪声源（电流源/ 电压源）仿真得到远场和近场，这些数据考虑了设计的形状、材料特性、包括器件特性对结构电气性能的影响。远场分析结果可以显示指定距离的电场强度、辐射方向图等，近场可以显示指定范围的近场电场分布图，对整板进行EMI 分析。

DC电流/电压求解

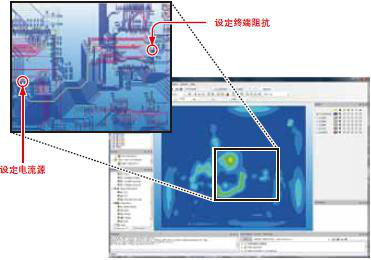

DC求解，配置电流/电压源仿真得到电流、电压和功率，这些数据考虑了设计的形状、材料特性、包括器件特性对结构电气性能的影响，输出各层电流、电压、功率分布，并以HTML格式自动报告。各键合线、焊球、过孔的电流密度、电阻值、IR Drop可以与预先设定的门限进行Pass/Fail检查。

Signal Net Analyzer

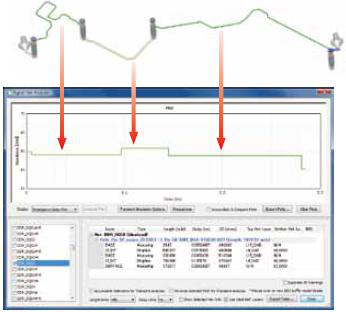

Signal Net Analyzer，使用MoM求解器，对选择的信号网络的器件端口间的阻抗在时域显示。此外，自动调用已有的电路仿真器（HSPICE或Nexxim），引入芯片的IBIS模型（Driver/Receiver），进行时域瞬态仿真并显示波形。
