石油石化螺旋焊管中裂纹扩展模拟解决方案

2015-12-25 10:07:28
石油石化螺旋焊管中裂纹扩展模拟解决方案

石油石化螺旋焊管中裂纹扩展

石油石化螺旋焊管中裂纹扩展模拟解决方案

石油石化螺旋焊管中裂纹扩展

详细介绍

石油石化行业简介

近些年,随着软、硬件环境的改善,有限元方法逐步引入压力容器行业,并取得的很多成果。在接管、球罐、换热器、塔器、加氢反应器等设备的设计中,起到了关键性的作用。但是,由于分析软件和工具的限制,压力容器行业的有限元应用还局限于线弹性分析,并没有发挥有限元的强大功能。目前应用,只是集中在有限元的一些基本功能。作为非线性有限元分析软件的先驱SIMULIA,除可以完成接管、球罐等设备基本的分析功能之外,还可以求解更广泛范围的非线性问题,为石油化工行业进一步提高有限元分析的能力提供了完善的分析平台。

高级的分析技术将会越来越广泛地应用到压力容器领域。做为引领高级有限元分析技术的ABAQUS,是最有力和最有效分析工具,它将进一步提高石化行业有限元分析的水平,并将有限元分析手段更广泛地应用到各个工程项目当中去。

在石油化工行业,线性分析已经处理得相对完善。如果需要进一步提高有限元应用水平,必须在分析中引入非线性高级分析功能。

从有限元软件在石油化工行业的广义应用中可以看出,有限元分析涉及石油化工行业的所有领域,具体包括在储运设备与储运工程中的应用、在钻井设备与钻井工程中的应用、在采油设备与采油工程中的应用等。

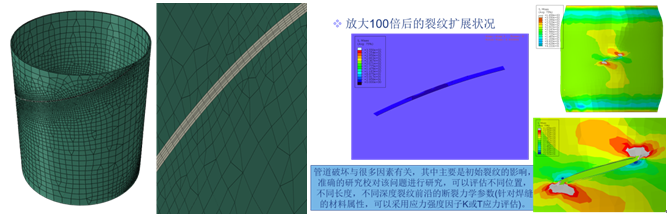

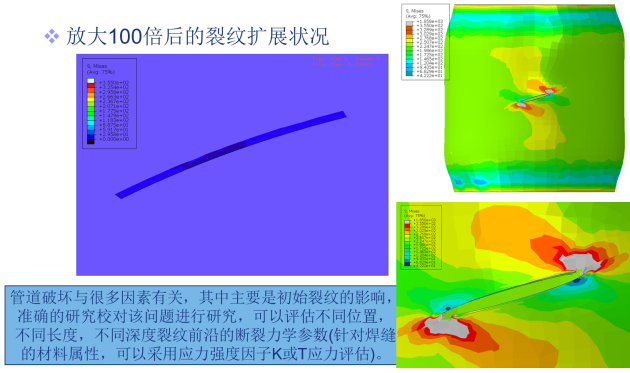

螺旋焊管中裂纹扩展的模拟

ABAQUS将拓展有限元方法引入到其分析中,并增加了新的模块XFEM,该方法可以认为是有限元方法处理不连续问题的革命性变革。这是第一个将XFEM商用化的软件。某一在役螺旋焊缝钢管,其螺旋焊缝中含有未熔合或未焊透缺陷,缺陷尺寸已通过检测得到,现需要对钢管的承压能力进行评估。采用XFEM的方法实现螺旋焊管焊缝的起始与扩展过程的模拟。
