石油石化行业简介

近些年，随着软、硬件环境的改善，有限元方法逐步引入压力容器行业，并取得的很多成果。在接管、球罐、换热器、塔器、加氢反应器等设备的设计中，起到了关键性的作用。但是，由于分析软件和工具的限制，压力容器行业的有限元应用还局限于线弹性分析，并没有发挥有限元的强大功能。目前应用，只是集中在有限元的一些基本功能。作为非线性有限元分析软件的先驱SIMULIA，除可以完成接管、球罐等设备基本的分析功能之外，还可以求解更广泛范围的非线性问题，为石油化工行业进一步提高有限元分析的能力提供了完善的分析平台。

高级的分析技术将会越来越广泛地应用到压力容器领域。做为引领高级有限元分析技术的ABAQUS，是最有力和最有效分析工具，它将进一步提高石化行业有限元分析的水平，并将有限元分析手段更广泛地应用到各个工程项目当中去。

在石油化工行业，线性分析已经处理得相对完善。如果需要进一步提高有限元应用水平，必须在分析中引入非线性高级分析功能。

从有限元软件在石油化工行业的广义应用中可以看出，有限元分析涉及石油化工行业的所有领域，具体包括在储运设备与储运工程中的应用、在钻井设备与钻井工程中的应用、在采油设备与采油工程中的应用等。

案例：新型LNG储液罐复杂载荷工况的耦合分析

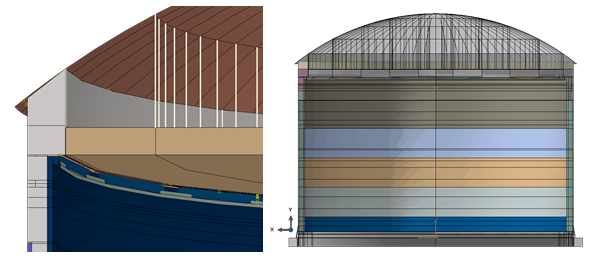

对于LNG储液罐的整体结构首次采用整体建模和装配的方法，将模型分为罐体上部（包括拱顶和灌顶）与罐体底部（包括罐壁、罐底和基座）。模型中拱顶、内罐壁、次容器和外罐壁以及加强肋等厚度相对模型尺寸非常小的金属板采用壳体结构建模。将模型的各细节进行了细化（除基础中的编织钢筋，难以创建的原因，主要是由于提供的CAD中难以提取ABAQUS的所需的*REBAR参数，此外，对于传热和应力的考察，基础可以通过提高整体模型的相应材料参数实现即可，对LNG罐本身影响较小）。

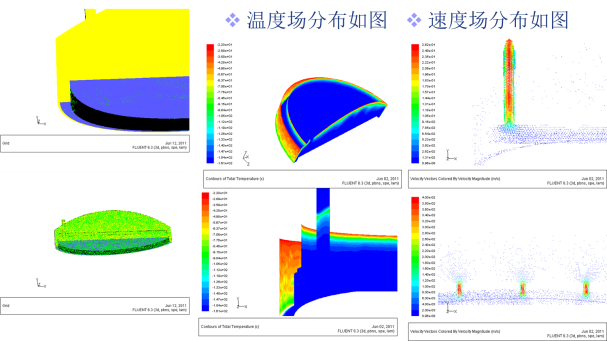

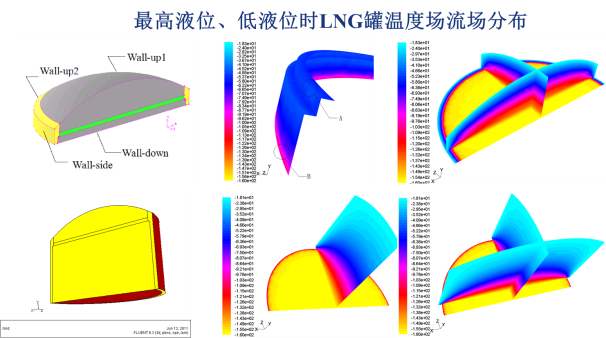

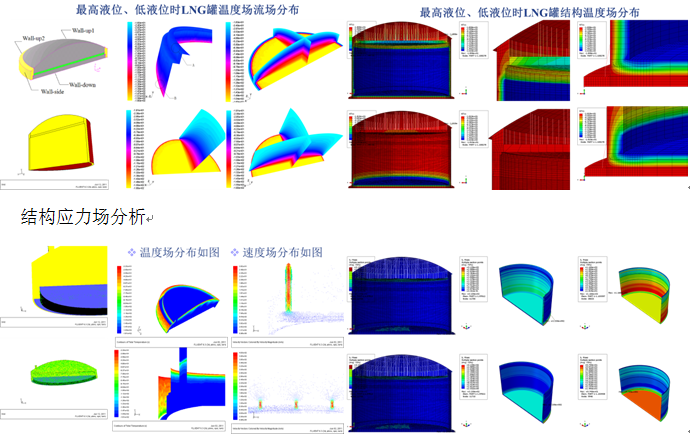

                                  流固耦合温度场分析
