NVH有限元分析

NVH有限元分析

NVH有限元分析

NVH有限元分析

NVH有限元分析

NVH有限元分析

详细介绍

   NVH是评价车辆舒适性的重要指标,直接关系到产品的市场形象。NVH分析有助于匹配产品结构重各子系统的振动频率特性,以消除振动过程中耦合现象,从而改善产品的振动特性。噪音、振动分析包括动力总成的缸体模态、点的传递函数、静负荷强度及动态响应、BIW动态稳定性、整车各子系统的刚度频率匹配等。
  对于汽车而言,NVH问题是处处存在的,根据问题产生的来源又可分为发动机NVH、车身NVH和底盘NVH三大部分,进一步还可细分为空气动力NVH、空调系统NVH、道路行驶NVH、制动系统NVH等等。

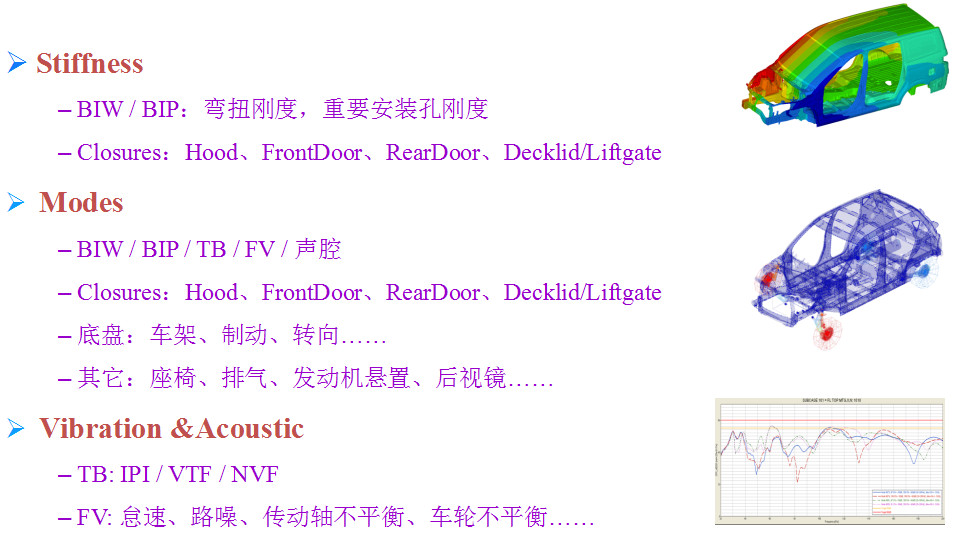

NVH介绍

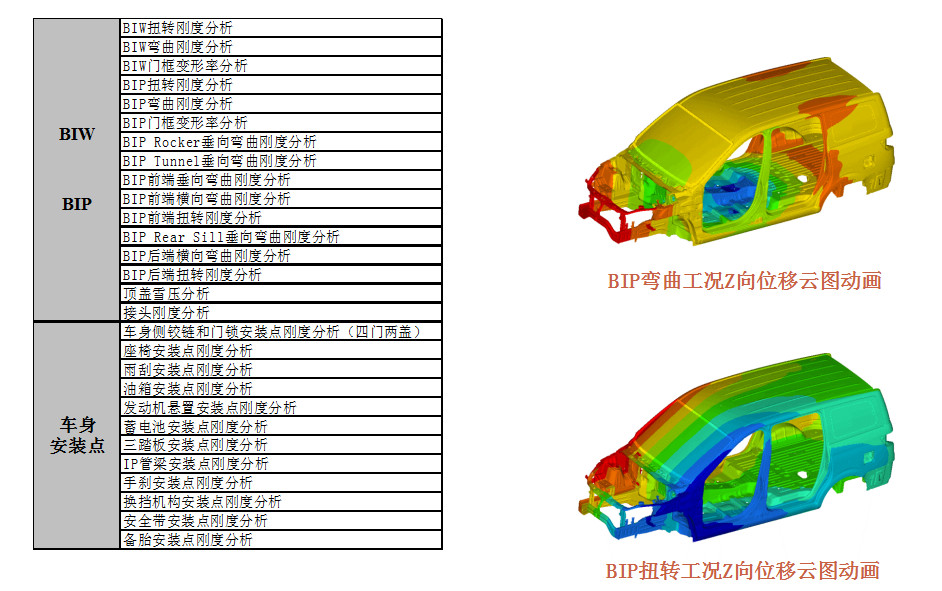

车身刚度分析



开闭件刚度分析



模态和灵敏度分析

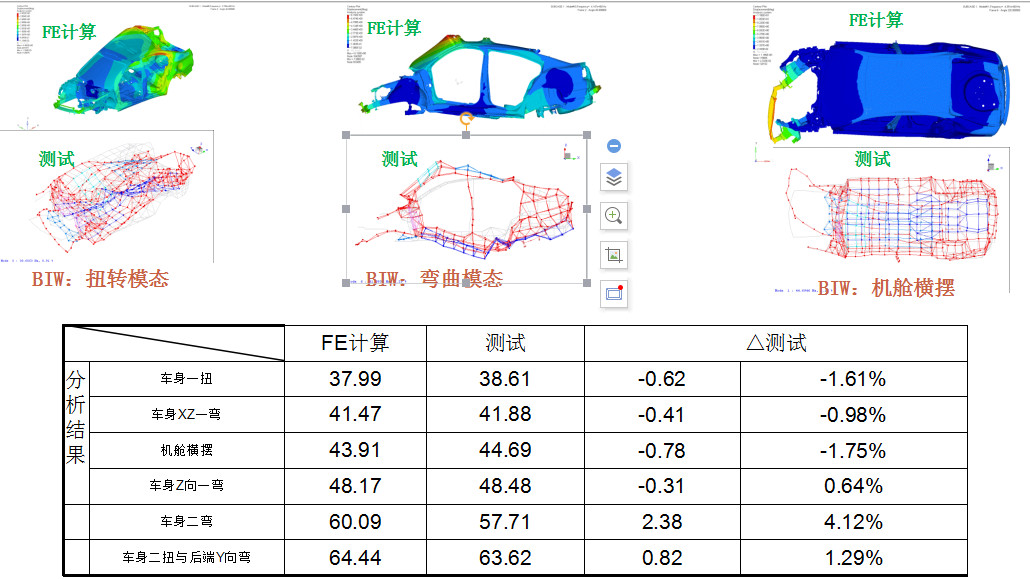

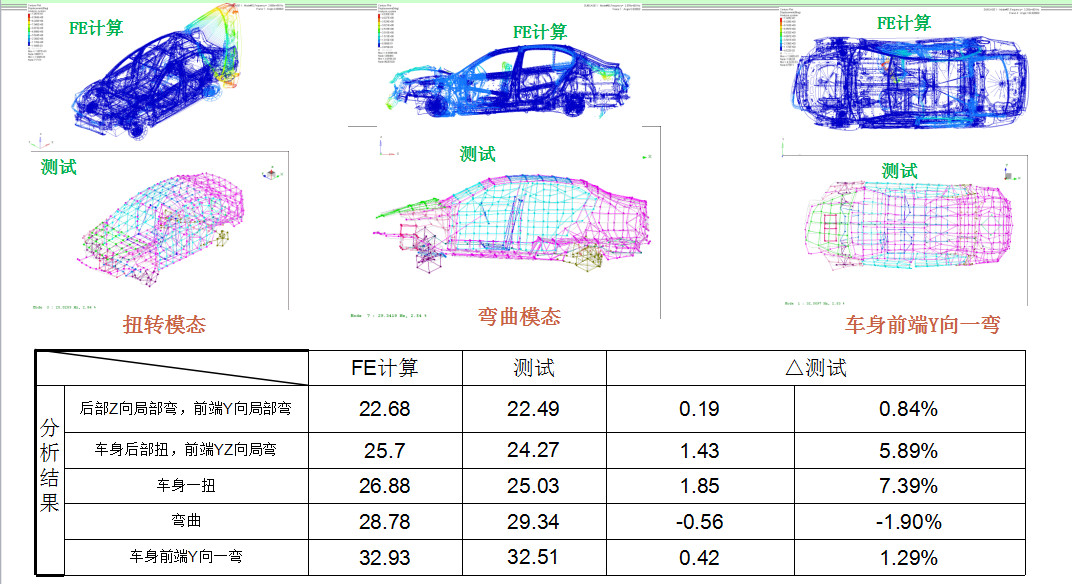

BIW模态分析



声腔模态分析



TrimBody模态分析

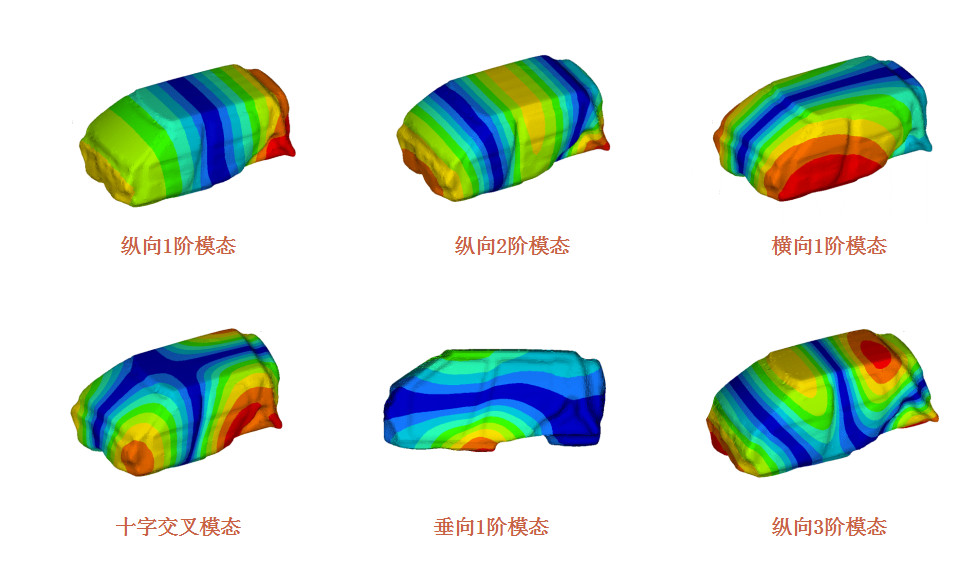

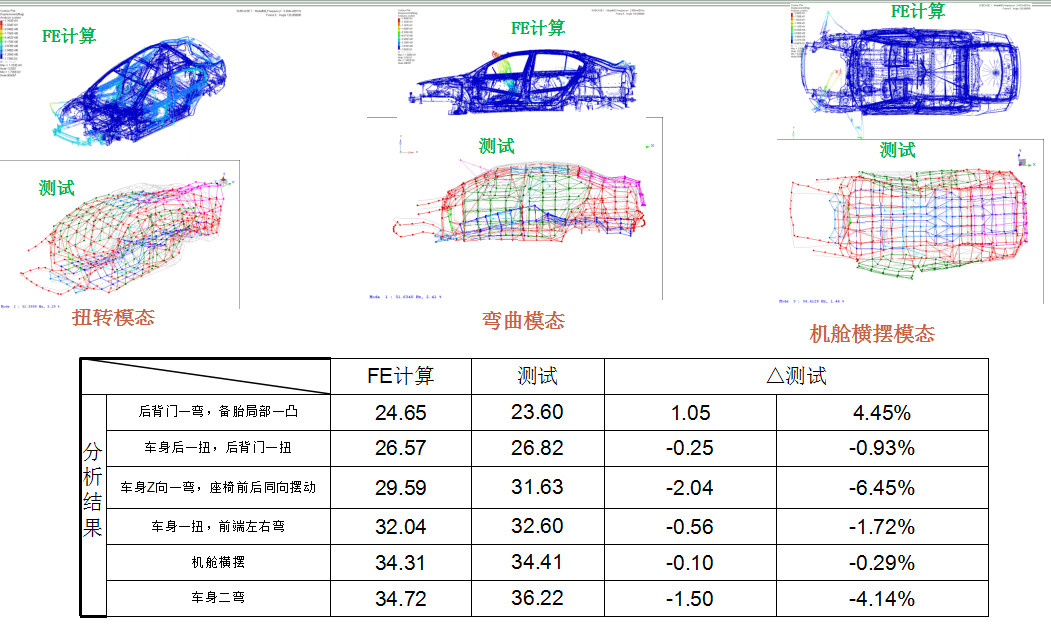

整车模态分析

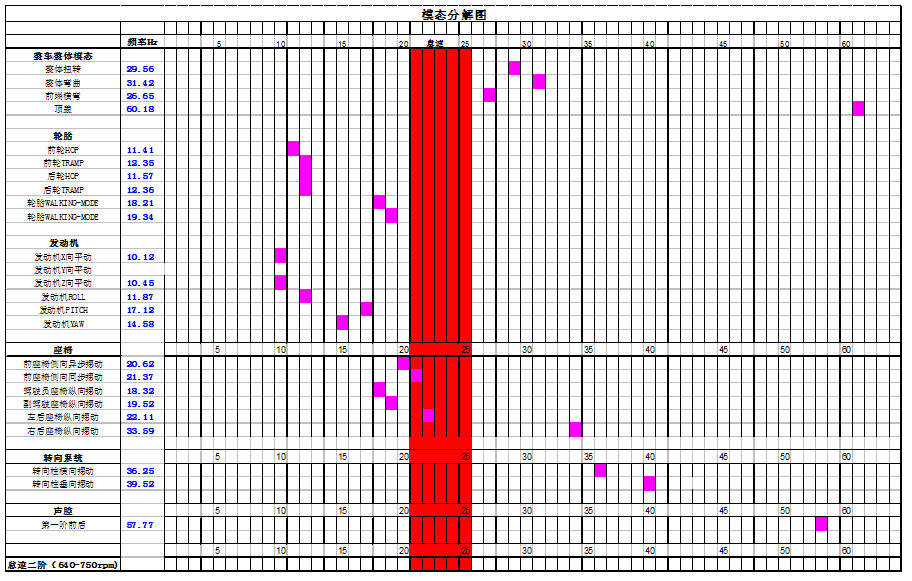

整车模态分解图

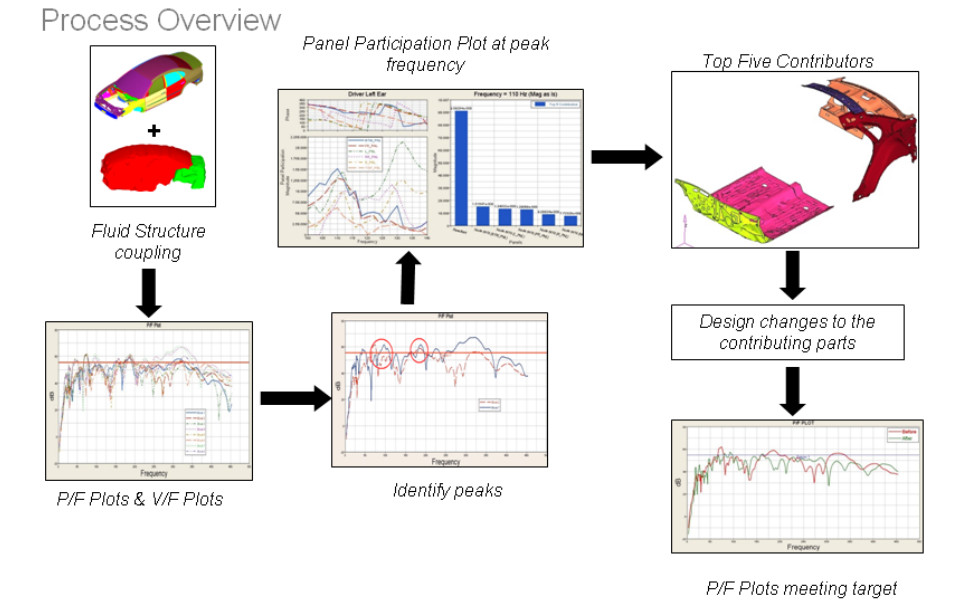

噪音控制流程

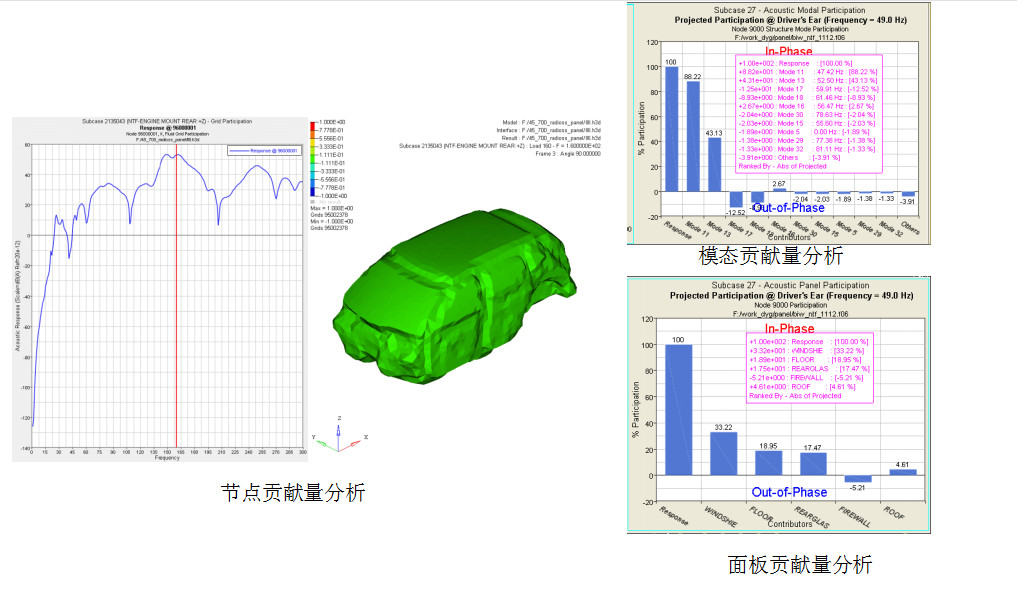

节点贡献量分析



TrimBody接附件动刚度分析

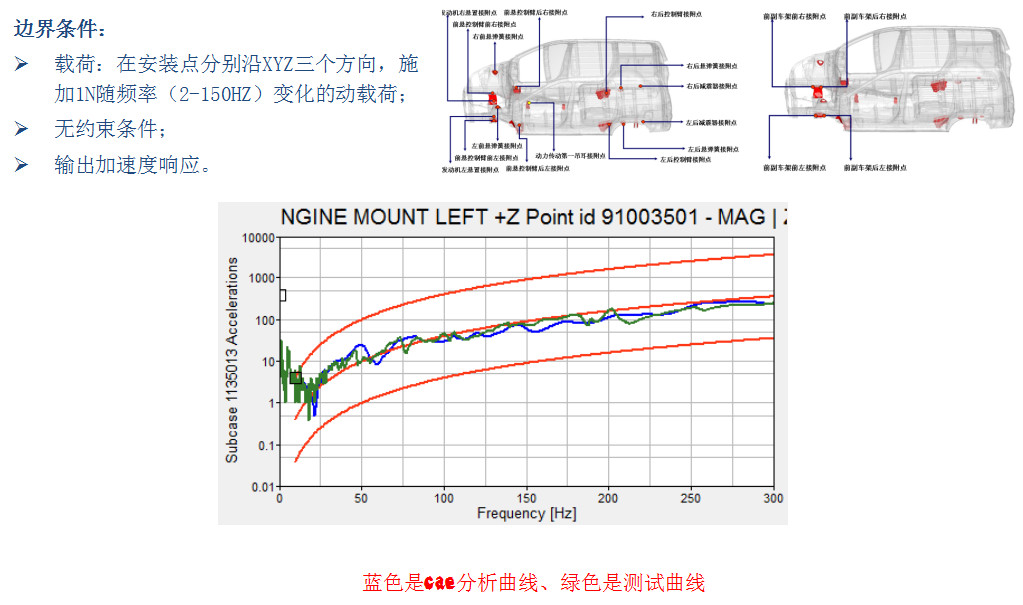

TrimBody VTF分析




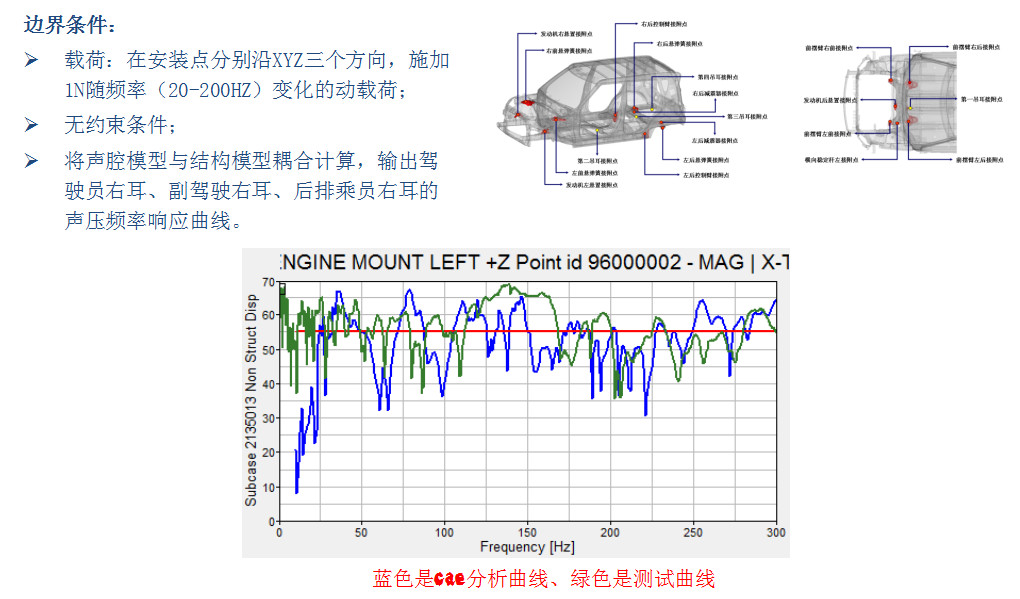

TrimBody NTF分析

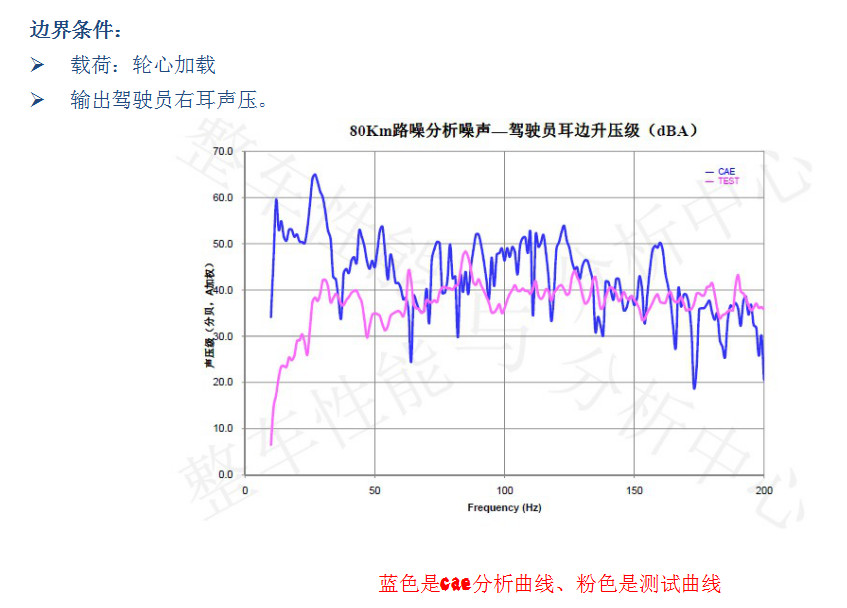

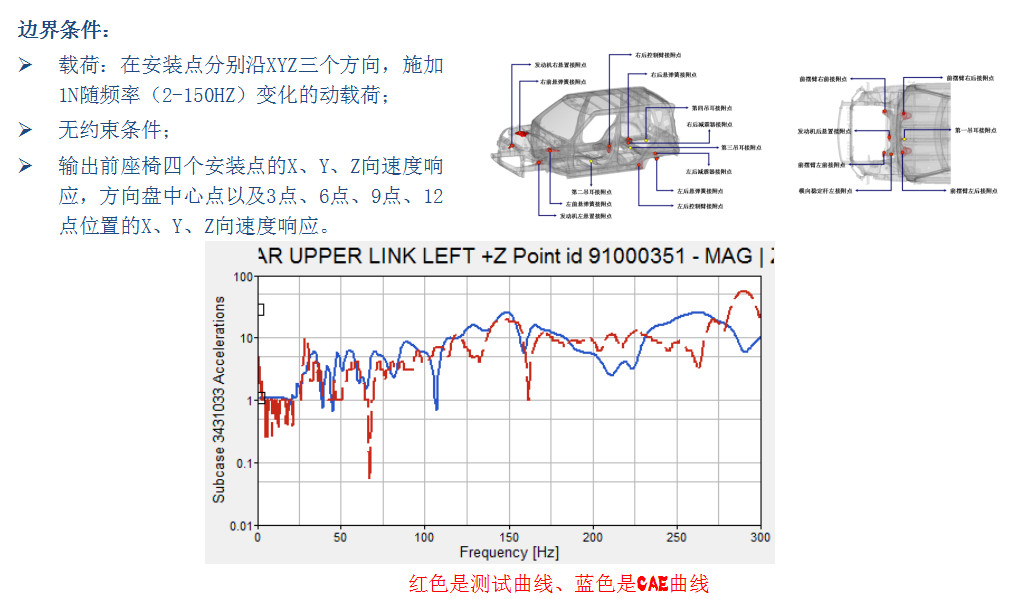

整车路噪分析

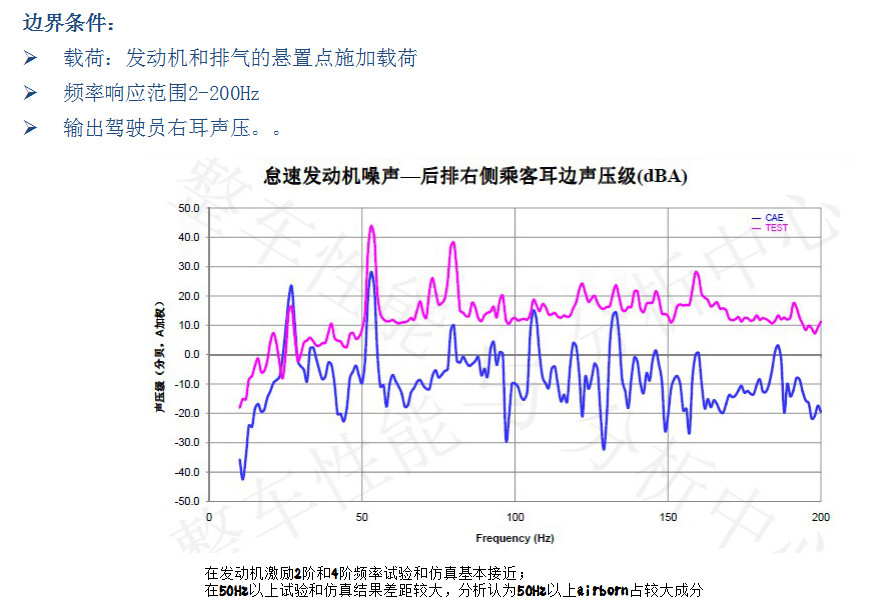

整车怠速振动分析

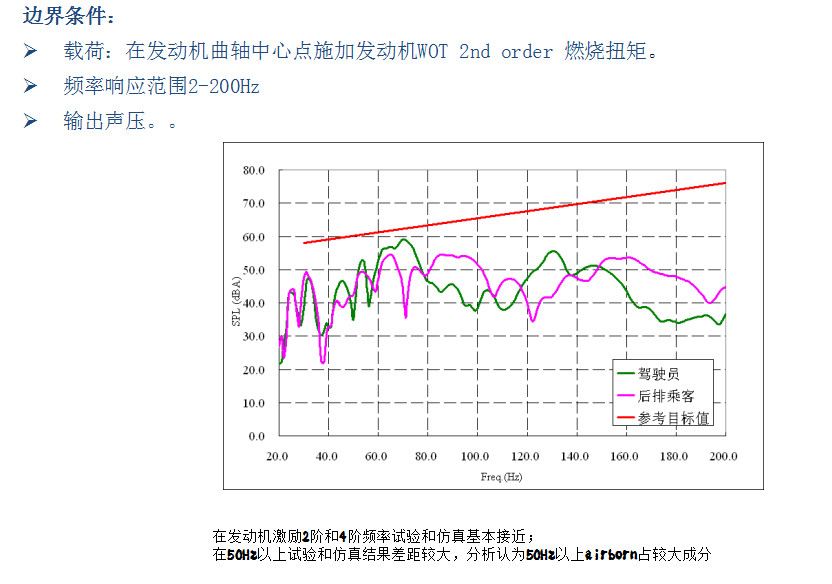

整车WOT分析




整车轮胎不平衡分析




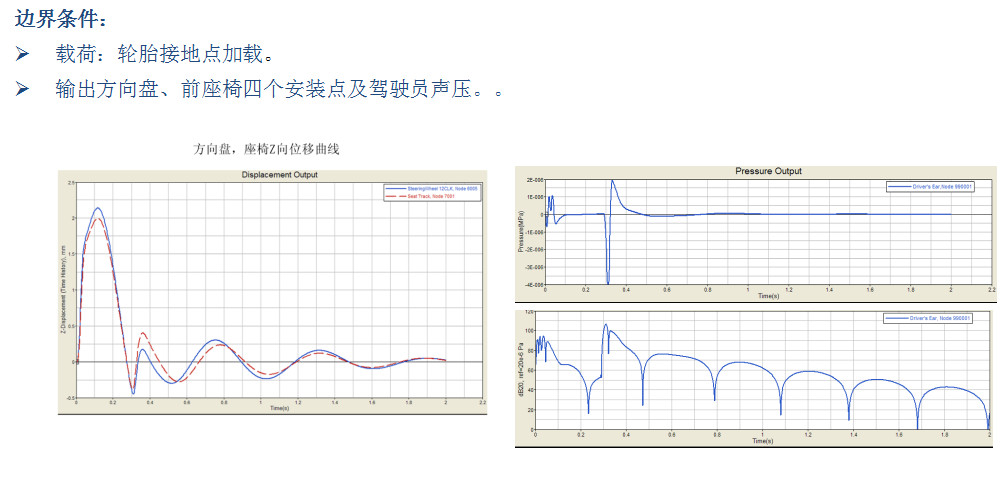

整车冲击条分析

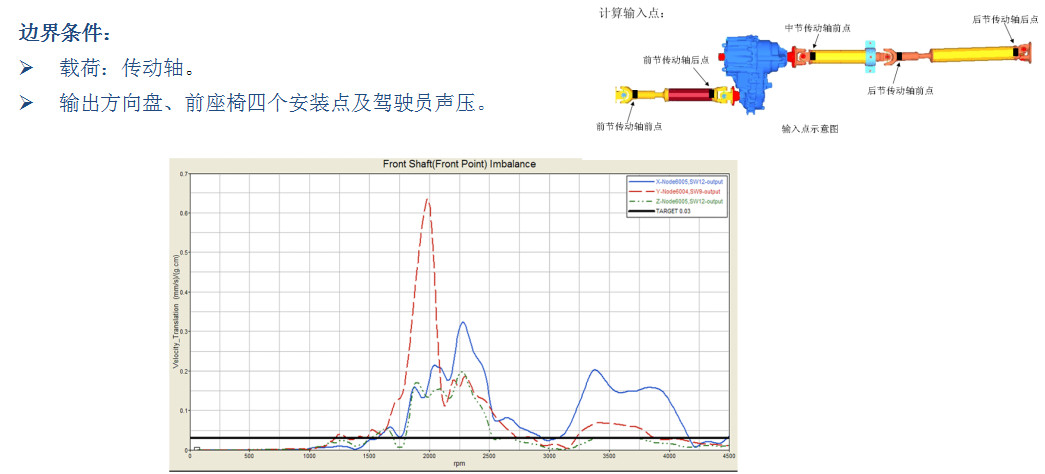

整车传动轴不平衡分析





  汽车结构的NVH有限元分析包括:

仪表板、转向柱、横构件、引擎盖、行李箱盖、车门、动力、底盘及驱动系统、排气系的模态和频响分析

o  白车身模态分析

o  汽车平顺性分析

o  汽车动力总成悬置系统的隔振分析

o  发动机进排气噪声分析

o  悬架系统和转向系统对路面不平度激励的传递和响应分析

o  驾驶员及乘客的乘坐舒适性分析

o  转向操纵机构和仪表板的相应振幅分析

o  高速流动的空气与车身撞击摩擦产生的振动噪声分析

o   传动系的齿轮、联轴节、悬架中的橡胶衬套、制动器中的制动盘等的磨损对整车的NVH特性影响分
