AS22后视镜分析报告

分析目的：

根据客户要求，对AS22后视镜进行模态分析，和后视镜强度进行分析；

本模型基于客户提供数据，材料由客户方面提供。

模型描述：

平均单元尺寸为2mm；

总的单元数约为30万，其中不包括镜面转向电机和镜头折叠电机的单元数量，因为这两个部件作为刚体处理；

螺栓连接用COUPLE连接单元模拟。

分析结果：

后视镜模态分析结果

后视镜强度分析结果



后视镜模态分析

→模型描述

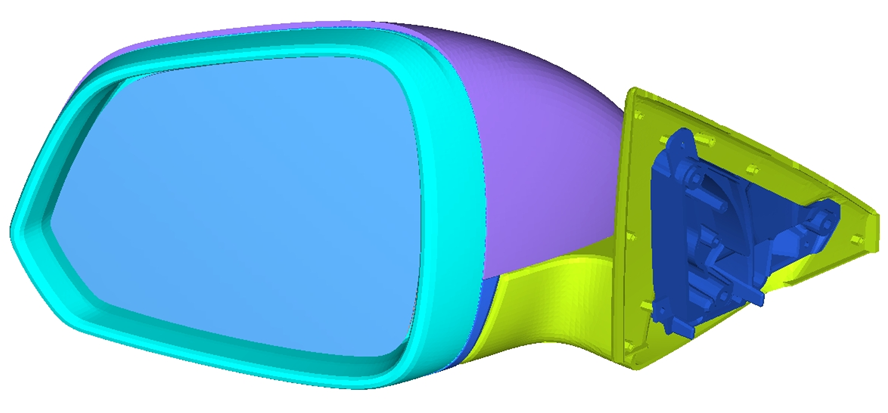

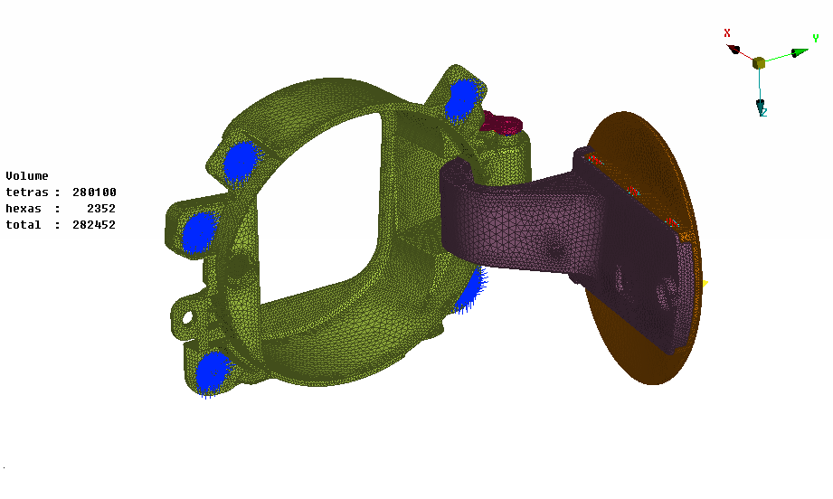

后视镜有限元模型

→边界条件

 安装板上三个安装螺栓孔处约束1~6自由度

→计算范围

    0~100Hz

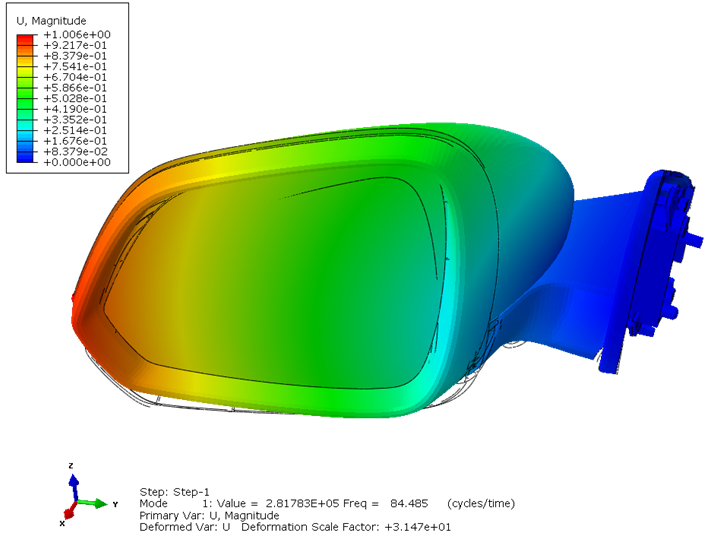

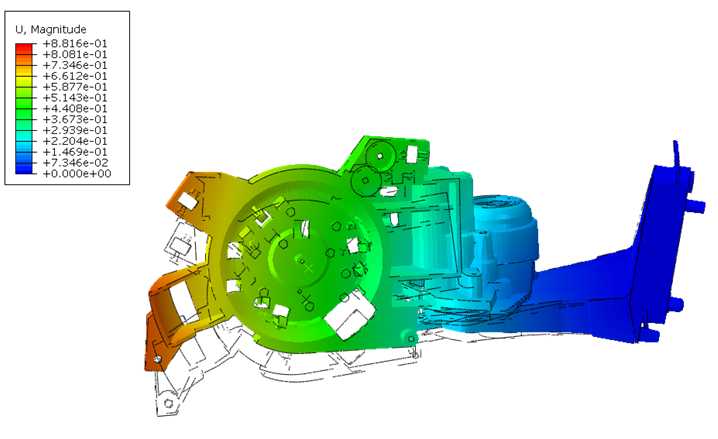

后视镜第一阶特征频率为84.5Hz,振型为沿Z向的上下摆动。

后视镜强度分析(DRIVING):

→模型描述

后视镜有限元模型

→边界条件

安装板上三个安装螺栓孔处约束1~6自由度,并在后视镜端部施加载荷。

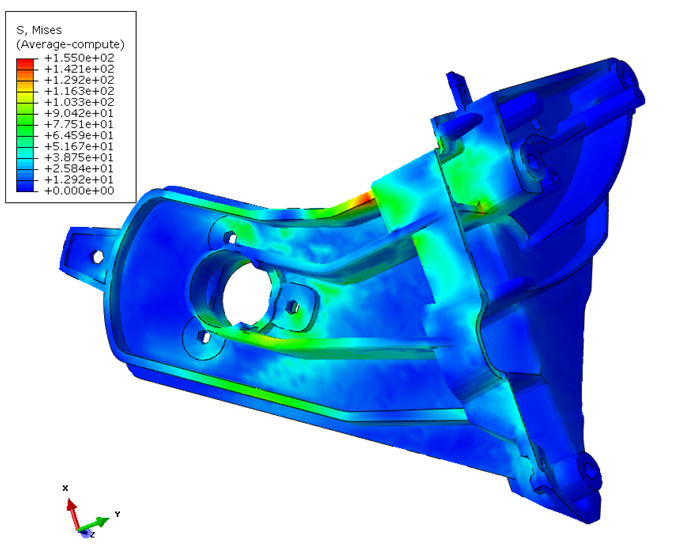

载荷为-650N，支座分析结果:



支座最大应力约为169.4MPa,轻微超过材料屈服极限(塑性应变为0.12%)，可以接受。

载荷为-650N，基板应力分布:

基板最大应力约为83.8MPa,轻微超过材料屈服极限(塑性应变为0.12%)，可以接受。

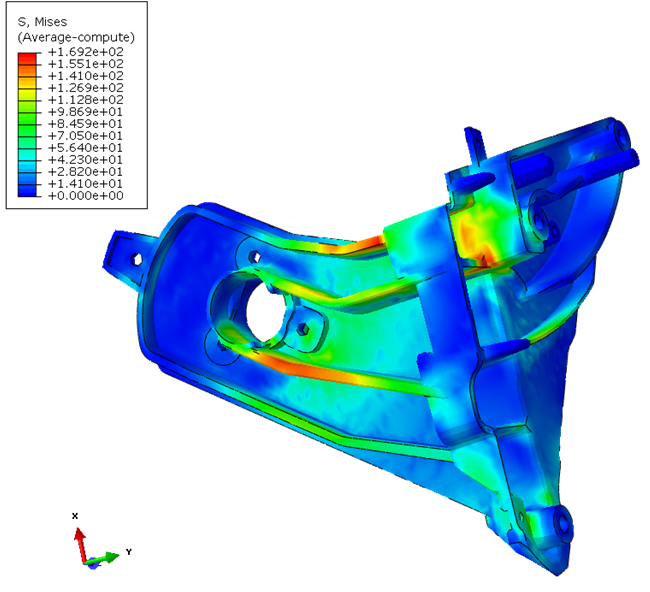

载荷为+650N，支座应力分布:

支座最大应力约为169.2MPa,轻微超过材料屈服极限(塑性应变为0.12%)，可以接受。

载荷为+650N，基板应力分布:

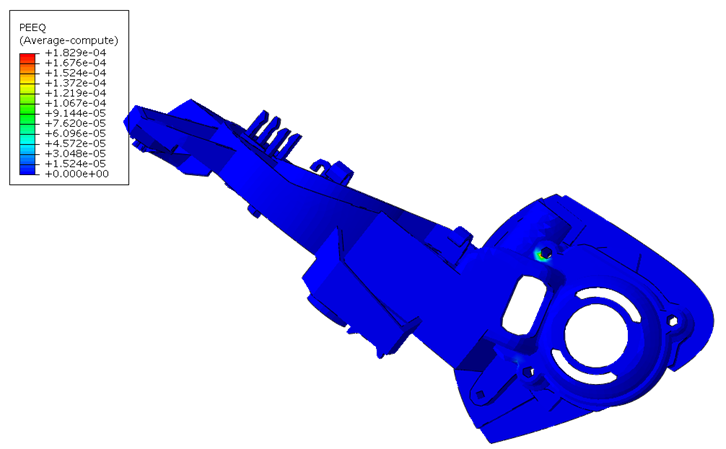

 基板最大应力约为84.3MPa,轻微超过材料屈服极限(塑性应变为0.13%)，可以接受。

后视镜强度分析(FORWARD):

  →模型描述

  后视镜有限元模型

  →边界条件

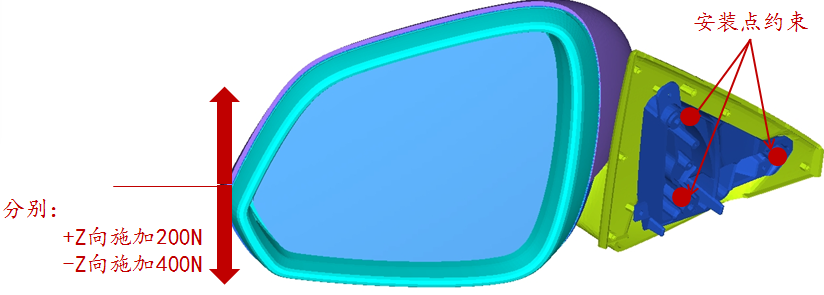

    安装板上三个安装螺栓孔处约束1~6自由度,并在后视镜端部施加载荷。

    载荷为-400N，支座应力分布:



支座最大应力约为144MPa,轻微超过材料屈服极限(塑性应变为0.06%)，可以接受。

载荷为-400N，基板应力分布:

基板最大应力约为57.4MPa,轻微超过材料屈服极限(塑性应变为0.02%)，可以接受。

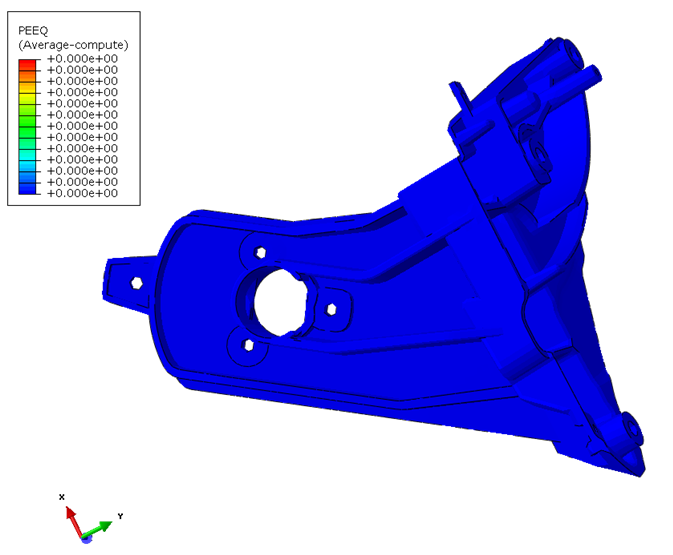

载荷为+200N，支座应力分布:

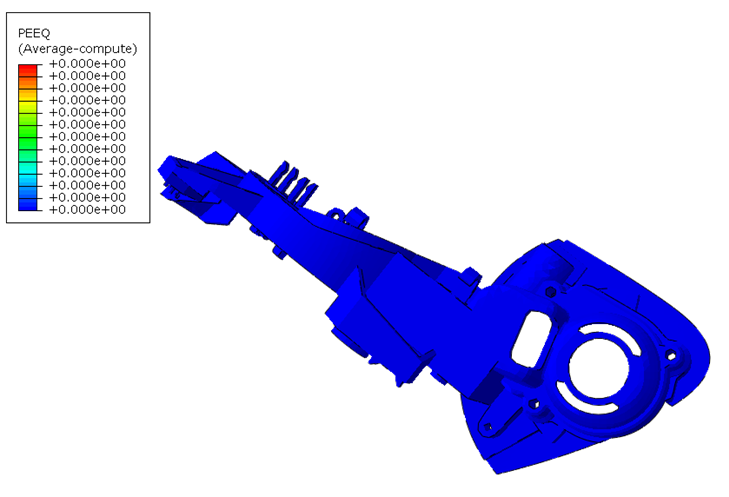

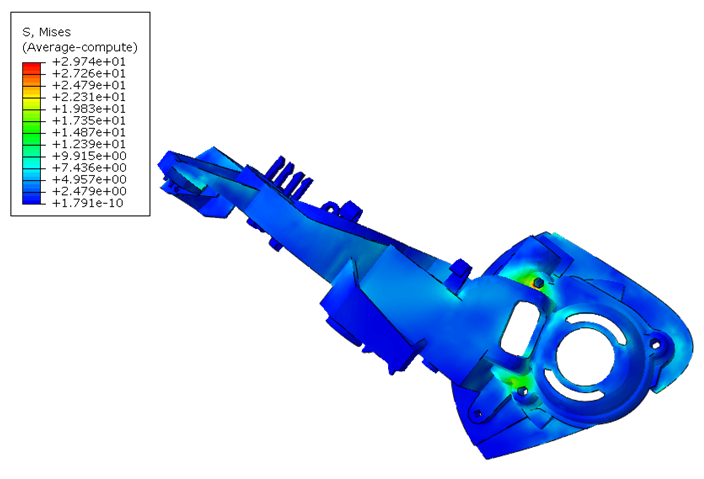

支座最大应力约为83MPa,没有发生塑性应变。

载荷为+200N，基板应力分布:

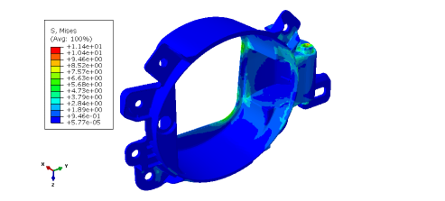

加油口盖FE模型和边界条件

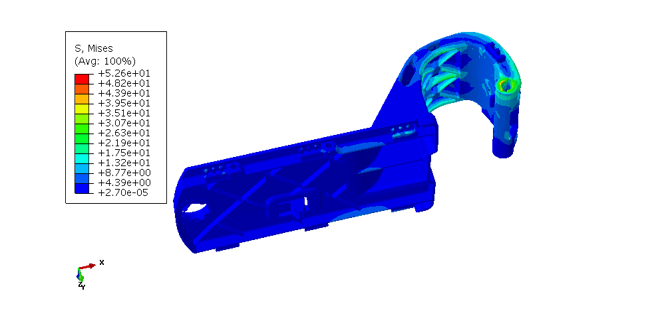

过开力分析-口盖&口管&铰链无破坏

           铰链：52.6MPa

         口盖：6.65 MPa

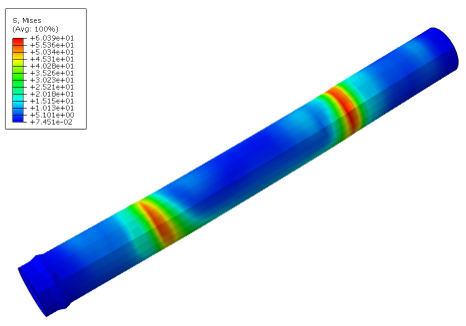

       口管：11.4 MPa

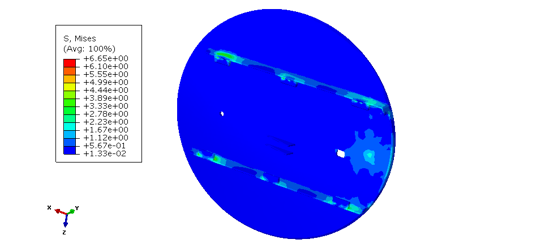

过开力分析-位移量

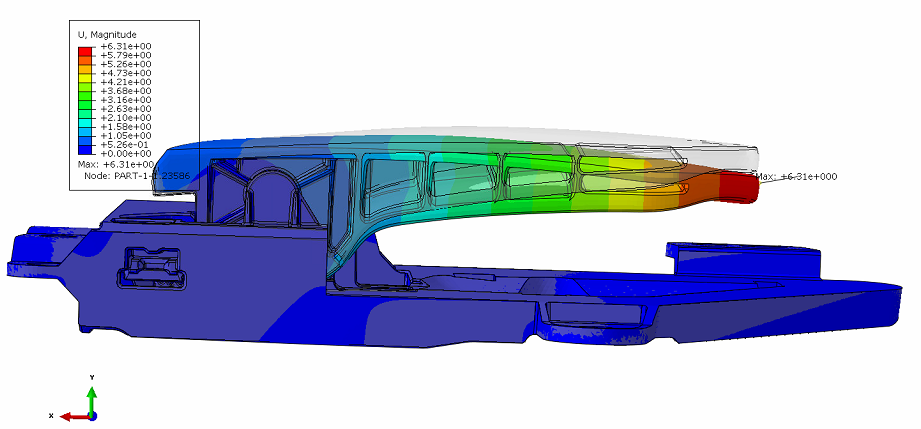

        口盖最大位移为8.36 mm

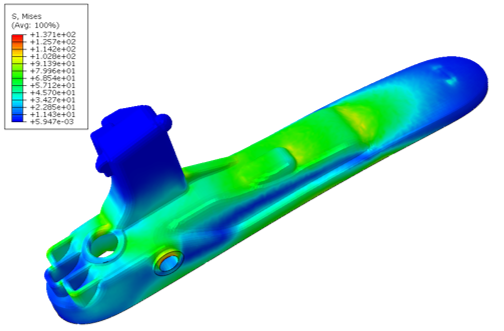

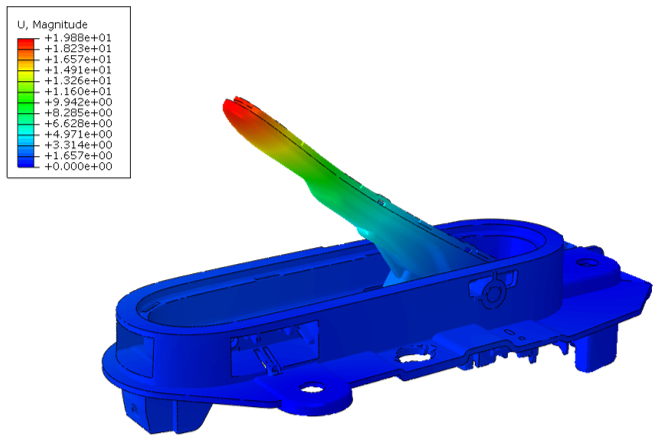

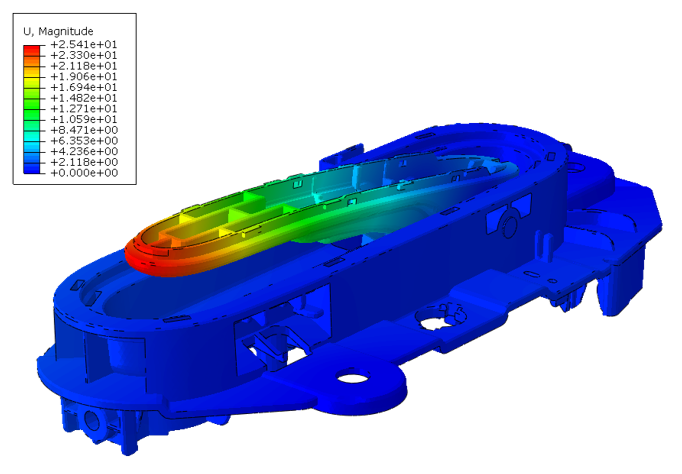

车内门把手有限元计算包含内容
