消声器振动与噪音分析优化
2025-3-7 11:11:29 点击：

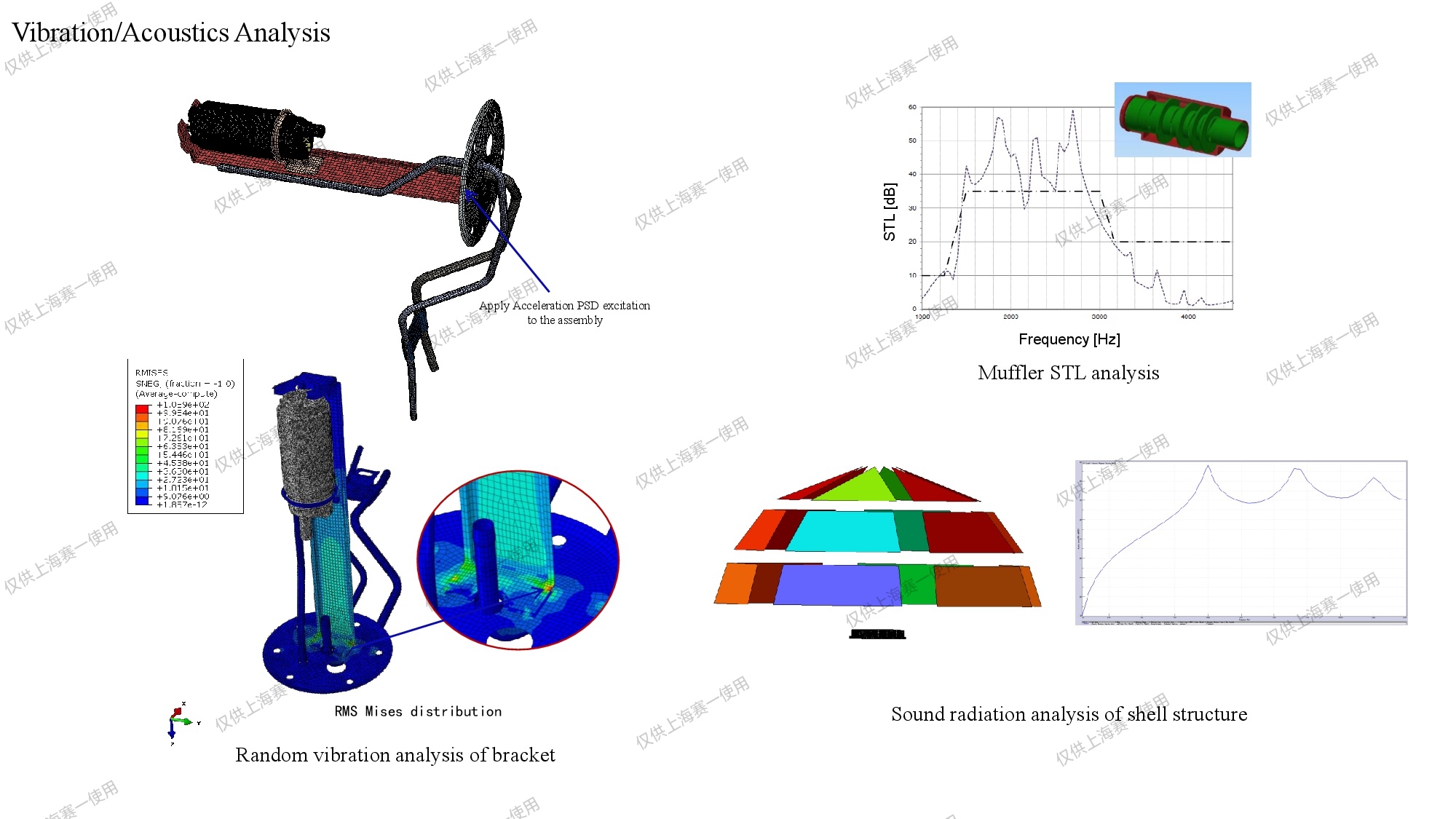

分析涉及三个部分:随机振动分析支架、消声器STL分析和壳体结构的声辐射分析。每个部分都有相应的图表和模型。随机振动分析部分有RMS Mises分布图，消声器分析显示了STL随频率变化的曲线，壳体结构部分则涉及声辐射。
一、随机振动分析(Random VibrationAnalysis of Bracket)
技术背景:采用功率谱密度(PSD)法模拟实际工况中的宽频随机振动激励。关键结果频率范围:0-2000 Hz(低频段)RMS Mises应力分布(图中彩色云图)(茯名C一吉:区域)高应力区(红色区域)集中在支架几何突变处，提示潜在疲劳失效风险设计建议:建议对高应力区进行倒圆角或局部加厚优化
二、消声器STL分析(Muffler STLAnalysis)
·STL定义:声传递损失(Sound Transmission，衡量消声器隔声性能(单位dB)。Loss)频率响应曲线(4000 Hz内)低频段(<1000 Hz):STL值约20-35dB，消声性能较弱共振区(2000-3000 Hz)出现 STL低谷(最低20dB)，需检查结构共振模态高频段(>3500 Hz):STL显著提升至50dB+，符合亥姆霍兹共振器高频特性优化方向:建议在共振频段增加吸声材料或调整腔体结构参数
分析对象:多层复合壳体结构(可能为车辆或。航空部件)关键指标声压级(SPL)分布:最高+5.07e+01dBX工以辐射效率:低频声辐射集中在结构模态节点处工程意义:通过声学边界元法(BEM)预测噪声辐射热点，指导阻尼材料布局
综合结论
该分析体系完整覆盖了机械系统振动-声学耦合问题
1.振动传递路径:支架振动→结构传递→壳体辐射噪声
2.性能瓶颈定位:消声器在2000-3000 Hz频段隔声能力下降
3.多学科优化建议:建议开展结构-声学联合仿真，优化材料/几何参数组合。
