汽车工业有限元分析

        汽车工业有限元分析（FEA）是汽车研发、性能优化与可靠性验证的核心技术，覆盖从零部件到整车的全流程，聚焦结构强度、碰撞安全、NVH（噪声振动）、轻量化、热管理五大核心方向，大幅降低物理样机成本，缩短研发周期。
核心应用场景
1 车身结构与轻量化设计
模拟车身在弯曲、扭转工况下的刚度与强度，优化板材厚度、材料选型（如高强度钢、铝合金），在保证安全的前提下降低车身重量，提升燃油经济性或续航里程。
典型应用：车身骨架拓扑优化、车门防撞梁应力分析。
2 碰撞安全仿真
这是汽车 FEA 的核心场景，包括正面碰撞、侧面碰撞、追尾、行人保护等工况，模拟碰撞过程中车身吸能、乘员舱变形、安全带与气囊起爆时序，满足 C-NCAP、E-NCAP 等安全法规。
3 NVH 性能优化
分析车身、底盘的振动模态，预测车内噪声来源（如发动机振动传递、轮胎噪声），优化结构阻尼、隔音材料布局，提升驾乘舒适性。
4 底盘与零部件可靠性
针对悬架、转向系统、制动部件等，进行疲劳寿命仿真（如路面颠簸下的悬架臂疲劳）、耐久性测试，预测零部件在整车生命周期内的失效风险。
5 热管理与电池仿真（新能源汽车）
对新能源汽车电池包进行热分析，模拟充放电、高温 / 低温环境下的温度分布，优化散热通道设计，防止热失控；同时分析电机、电控系统的热应力，提升可靠性。
         如果说CAD是在帮助工程师创造更丰富、更优美、更实用的几何实体设计，那么CAE则在产品设计的质量、寿命、性能和成本等方面发挥着更加重要的作用。CAE技术主要应用有限元方法、仿真技术、优化设计。CAE技术的应用几乎贯穿了汽车设计的全过程，在现代汽车产品设计中扮演的较色越来越重要，典型仿真分析包括：

1.整车系统分析
1)CFD分析
CFD分析建模
整车外流场CFD分析
空气动力学分析
后视镜空气动力学分析
气动外形分析优化

HVAC空调系统CFD分析

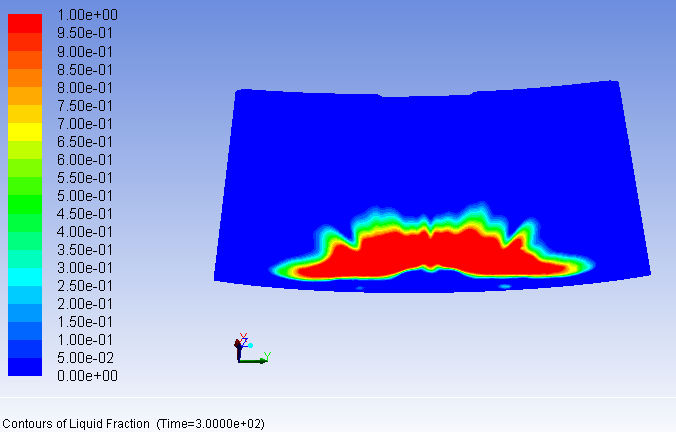

                                           除霜分析

空调风道流场分析
除雾除霜分析
乘员舱舒适性分析
空调系统部件匹配分析

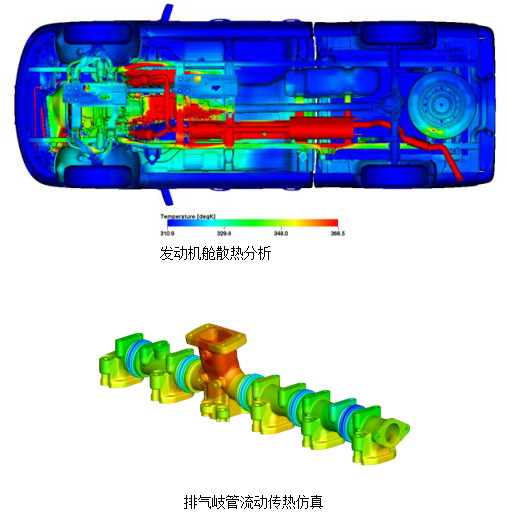

发动机舱热管理分析
一维热管理规划分析
三维热管理CFD分析
空气动力学噪声分析
后视镜、车窗边柱、雨刷、天线
天窗、门、侧窗
进气、排气系统
HVAC送风机、管路、冷却风扇

2)碰撞安全性能分析
碰撞安全分析建模
C-NCAP 100％正碰分析
C-NCAP 40％偏置碰分析
C-NCAP侧碰分析
追尾碰撞分析
行李位移乘员防护装置性能分析

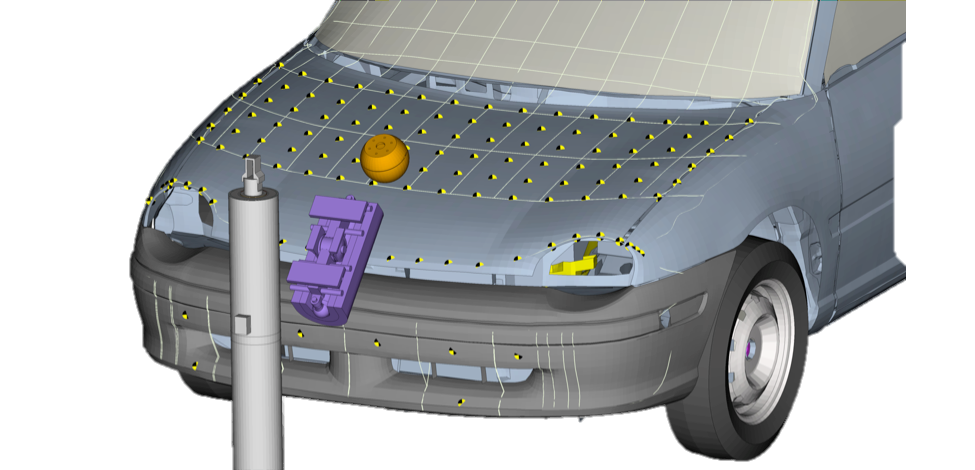

行人保护分析

座椅和安全带安装固定点强度分析（FMVSS 207/210）

车内头部碰撞（FMVSS 201）

前、后保险杠碰撞分析
侧门碰撞强度分析（FMVSS 214）
车顶压溃分析（FMVSS 216）
乘员约束系统匹配及优化（正、偏置、侧）
3)车辆耐久性分析
车辆耐久性分析建模

车身强度刚度分析

车门强度刚度分析
内外饰件强度刚度分析
其它闭合件强度刚度分析
悬架强度刚度分析
疲劳耐久性分析

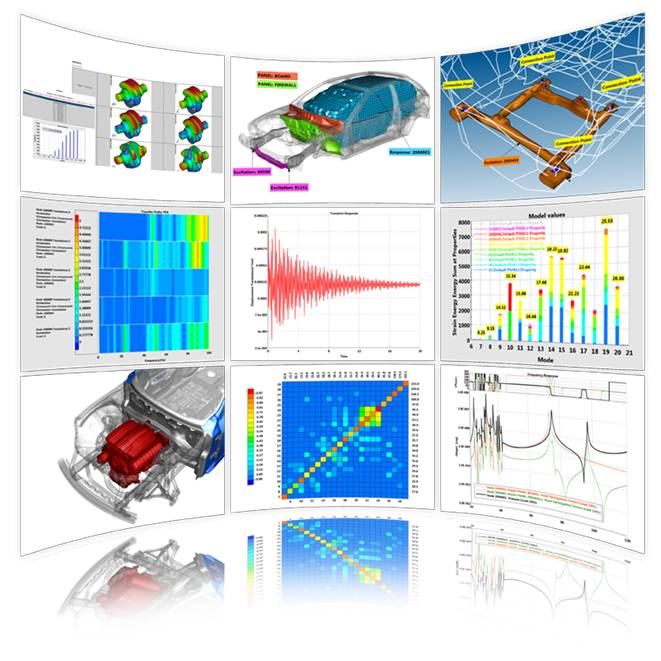

4)车辆NVH性能分析

NVH有限元仿真建模部分
白车身有限元建模
开闭件有限元建模
带内饰车身有限元建模
声腔（Acoustic cavity）建模
动力总成与底盘系统建模
整车有限元模型
车身及附件NVH分析
车身主要接头刚度、断面分析
白车身静刚度、开口对角度分析
BIW/BIP自由模态分析
声腔模态分析
座椅模态分析
方向盘模态分析
TRIMMED BODY模态分析
TRIMMED BODY 车身接附点动刚度分析

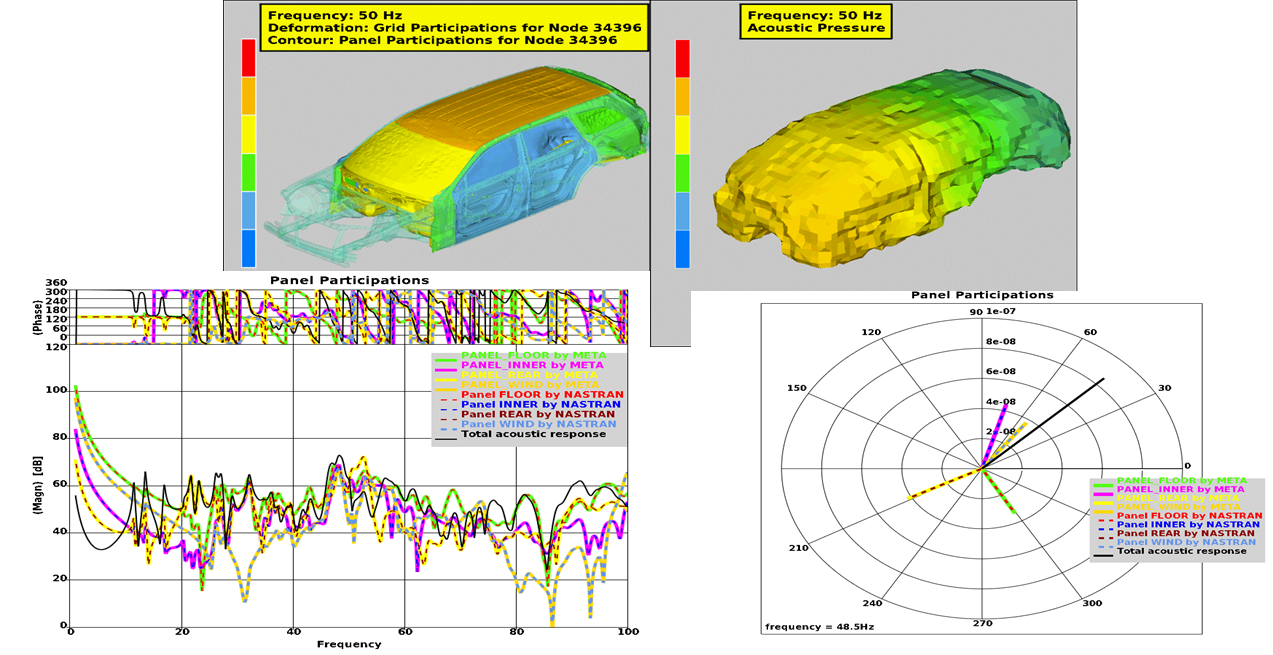

TRIMMED BODY噪声传递函数分析（NTF）
TRIMMED BODY振动传递函数分析(FRF)
零部件NVH分析
副车架刚度（POINT MOBILITY）分析
副车架模态分析
开闭件模态分析
动力总成悬置优化分析
发动机支架模态分析
排气系统吊耳优化分析

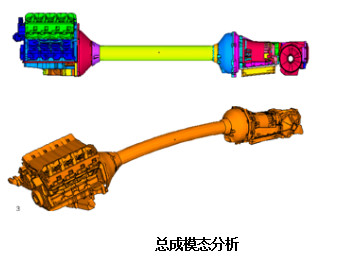

传动系统模态分析
整车低频NVH分析
整车模态分析/模态分解表制定
整车怠速振动、噪声分析
轮胎不平衡振动分析
路面噪声分析（ROUGH ROAD & COARSE ROAD)
传动轴不平衡车内振动和噪声敏感度分析
碰撞条分析（IMPACT HARDNESS）
声学包装计算
5)车辆动力学性能分析
悬架K&C分析
悬架的运动学（Kinematics）分析
悬架静力学（Compliance）分析
整车有限元模型
整车底盘性能开发
整车操稳（Handling）分析
整车平顺性分析
准静态和疲劳载荷提取计算

2.车辆零部件CAE分析

1)发动机系统CAE分析
发动机一维性能分析
发动机三维CFD分析
汽缸盖、水套、机体CFD冷却流场分析与优化
冷却水泵CFD分析计算及优化
机构运动学、动力学仿真分析
振动噪声分析
结构强度刚度疲劳分析
连杆强度分析
曲轴孔扭曲的分析
连杆系统的机构模拟

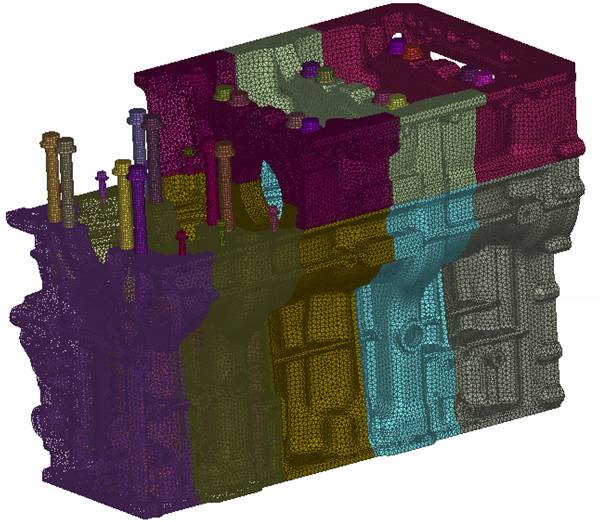

机体模态分析

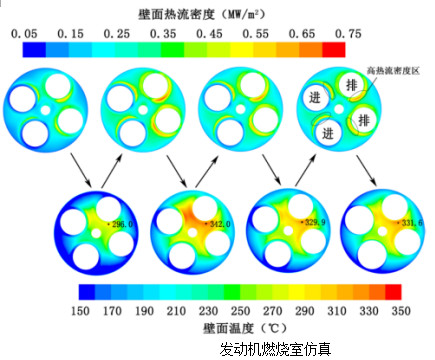

发动机缸盖温度场分析
缸体缸盖温度场分析
缸体及轴承盖装配体应力分析
发动机机盖声学分析
2)进排气系统CAE分析
排气歧管的裂纹分析
气歧管强度分析
消声器声固耦合分析
3)传动系CAE分析
齿轮传动分析
差速器接触状态分析
传动系NVH分析
万向节接触分析
4)行驶系CAE分析
前后桥塑性变形分析
车架多工况分析
悬架系统安装过程分析
钢板弹簧强度分析
路面谱激励下的底盘强度分析
5)轮胎分析
装配及充气分析
轮胎印迹分戏
轮胎稳态滚动分析
充气轮胎的声固耦合分析
轮胎振动特性分析
轮胎生热分析
稳态滚动中的轮胎磨损分析
轮胎瞬态冲击模拟
6)转向与制动系分析
制动器静力学分析
刹车盘啸声分析
盘式制动器刹车过程分析
刹车盘热固耦合分析
