挑战1：功耗密度爆炸
单个Chiplet TDP达750W（AMD MI300X），3D集成系统可达10kW级。
挑战2：热输运路径复杂
热量需穿越TSV、微凸点、RDL等7层以上界面，每层增加0.1-0.5℃/W热阻。
挑战3：多物理场耦合
焦耳热→温度梯度→热应力→结构翘曲→电气性能漂移的连锁反应。

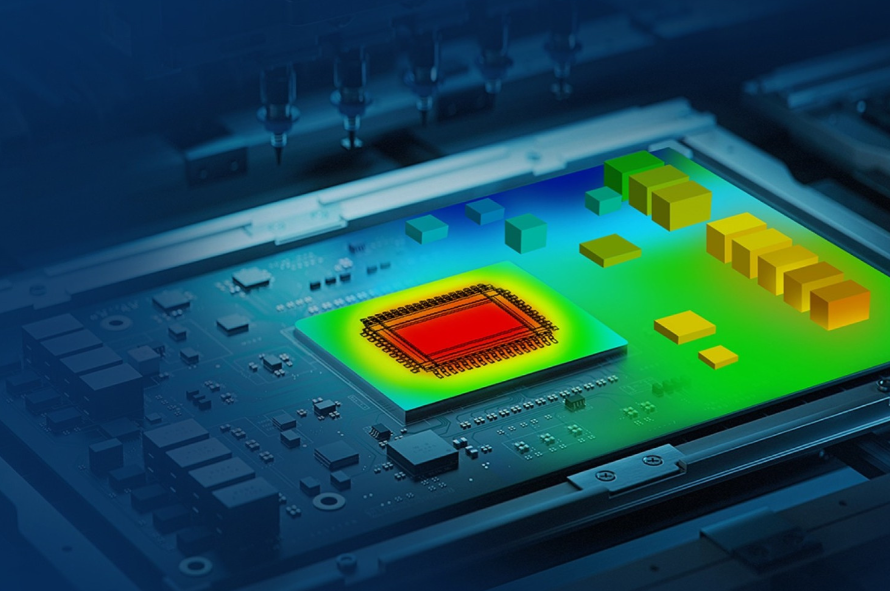

芯片热仿真：从原理到落地的完整指南
2026-1-12 19:40:52 点击：
热仿真的三大核心问题
1. 热从哪来？
芯片工作时，电能转化为热能，功率密度可达500W/cm²以上（如AMD MI300X GPU）。

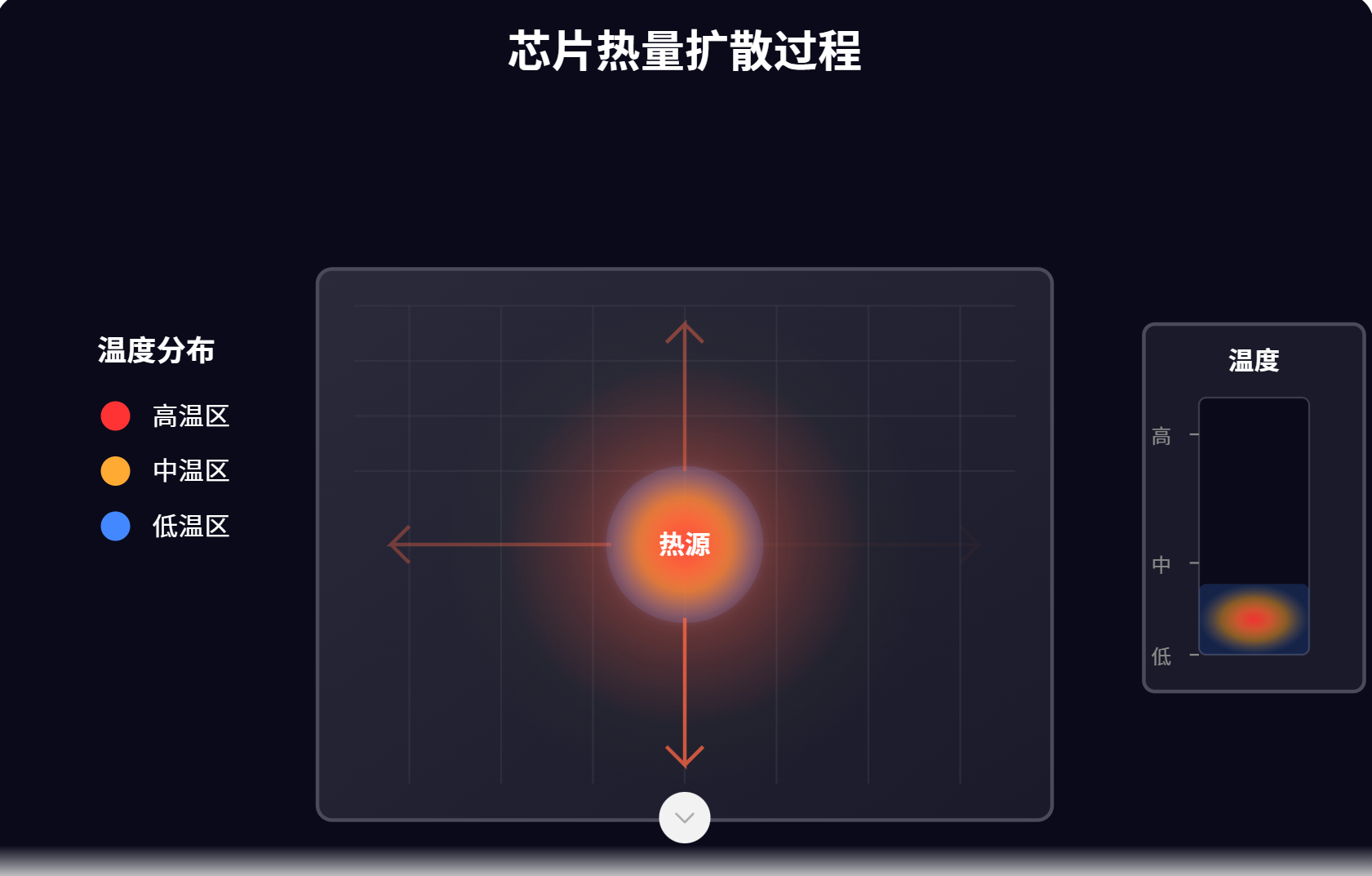

2. 热往哪去？
热量通过三条路径散失：硅片→TIM→散热器→环境（传导），或芯片表面→空气/液体（对流），或直接向环境辐射。
3. 如何预测？
通过求解热传导方程∂T/∂t = α∇²T + q/ρc，其中q为热源项，α为热扩散系数。
四步标准仿真流程
📊 1. 建模阶段
• 几何：精确到微米级的芯片布局、封装结构、散热器鳍片
• 材料：硅(150W/m·K)、铜(400W/m·K)、TIM(1-10W/m·K)的温度依赖性
• 热源：基于RTL仿真的动态功耗地图
⚙️ 2. 边界条件
• 环境温度：25℃(常温)/85℃(高温测试)
• 对流系数：自然对流5-25W/m²·K，强制风冷50-200W/m²·K
• 接触热阻：TIM厚度与压力的关系
🔄 3. 求解计算
• 网格策略：热点区域1μm网格，外围区域100μm网格
• 求解器：ANSYS Icepak的CFD求解或COMSOL的多物理场耦合
📈 4. 结果验证
• 关键指标：结温(Tj)、壳温(Tc)、热点温差(ΔT)
• 验证方法：红外热像仪实测对比，误差<5%
主流软件对比
| 软件 | 核心优势 | 典型应用 |
|---|---|---|
| ANSYS Icepak | 高精度CFD，支持复杂几何 | 服务器CPU散热设计 |
| FloTHERM | 电子散热专用库，70%市占率 | 手机芯片热分析 |
| COMSOL | 多物理场耦合（电热应力） | Chiplet 3D封装 |
| 6SigmaET | 自动化建模，快速迭代 | 数据中心芯片级散热 |
Chiplet时代的三大挑战
前沿解决方案
🔥 微通道冷却演进
远端冷却：芯片→TIM→散热片→液冷板（热阻高）
近芯片冷却：芯片→TIM→液冷板（1.2kW芯片有效）
芯片内嵌冷却：直接在硅衬底刻蚀微通道（5kW/cm²热点可控）
💎 热界面材料革命
• 液态金属：镓基合金86W/m·K，需解决润湿性问题
• 金刚石衬底：GaN-金刚石器件功率密度提升3.6倍
• 微结构铟膜：塑性变形填充界面，热阻降低40%
🎯 自适应散热
• 形状记忆合金：温度升高时自动增加散热翅片密度
• 热敏水凝胶：局部温度升高时自动增大冷却液流量
• 热电冷却：微型TEC主动泵送热点热量
实战案例：手机SoC热设计
场景：5nm工艺AP芯片，4×A78大核+4×A55小核，游戏负载下功耗8W
问题：热点温度达105℃，触发降频
解决方案：
1. 在热点区域增加0.3mm厚石墨烯散热片（横向导热系数1500W/m·K）
2. 优化TIM厚度从0.2mm减至0.1mm（热阻降低50%）
3. 采用VC均热板替代传统铜箔（等效导热系数提升10倍）
结果：峰值温度降至85℃，性能提升18%
问题：热点温度达105℃，触发降频
解决方案：
1. 在热点区域增加0.3mm厚石墨烯散热片（横向导热系数1500W/m·K）
2. 优化TIM厚度从0.2mm减至0.1mm（热阻降低50%）
3. 采用VC均热板替代传统铜箔（等效导热系数提升10倍）
结果：峰值温度降至85℃，性能提升18%
未来趋势
1. 数字孪生
基于实测数据的实时热模型更新，预测精度达99.5%
2. AI加速仿真
神经网络替代传统CFD求解，计算速度提升100倍
3. 跨尺度仿真
从晶体管级(10nm)到数据中心级(100m)的统一热仿真框架
基于实测数据的实时热模型更新，预测精度达99.5%
2. AI加速仿真
神经网络替代传统CFD求解，计算速度提升100倍
3. 跨尺度仿真
从晶体管级(10nm)到数据中心级(100m)的统一热仿真框架
