一、模型准备与参数化集成
1. CAD原生环境建模

直接导入设计模型：在SolidWorks/Creo等CAD平台无缝集成FloEFD，保留原始装配关系（如热管与芯片接触面、风扇叶轮曲率），避免格式转换误差。

智能几何简化：
自动识别并简化螺纹孔、装饰性倒角等非热关键特征（简化率≥70%，网格量减少50%）。
保留关键散热结构：均热板微通道（0.1mm级）、热管毛细层（孔隙率50%）、风扇叶片倾角（18-25°范围）。
案例：某超薄本通过保留3处关键风道倒角，流速预测误差从12%降至3%。
2. 材料与边界库加载
2025新型材料库：

材料类型 参数示例 应用场景

液态金属界面 导热系数80W/m·K，粘度0.002Pa·s CPU/GPU与均热板接触
石墨烯-PCM复合材料 潜热220J/g，相变点45℃ 键盘区瞬时吸热
动态功耗映射：通过API接口实时导入Intel Ultra 9 185H的瞬时功耗曲线（5-45W波动，采样率1kHz）。
二、智能求解与多物理场耦合
1. 自动网格生成技术
自适应加密策略：
在热管蒸汽腔、芯片接触区自动生成0.05mm级局部网格，其他区域放宽至0.5mm。
支持10亿级网格的分布式计算（云端GPU加速，耗时<2小时）。
案例：某游戏本GPU芯片周围网格加密后，结温预测精度提升至±1.5℃。
2. 多物理场耦合引擎
热-流-电耦合：
模拟芯片功耗→导热→风扇气流→电路温升的闭环效应。
支持相变传热（VOF方法）与瞬态响应分析（时间步长0.1s）。
AI参数优化：
内置LSTM神经网络推荐初始参数（如湍流模型选k-ε或SST），收敛速度提升40%。

三、结果分析与设计验证

1. 多维数据可视化

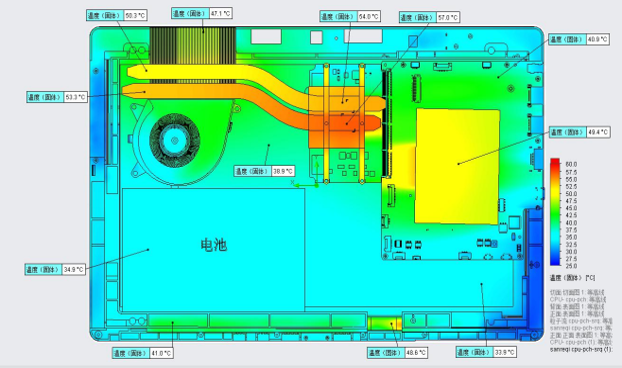

动态热力图：
WebGL交互模型展示不同时间点的温度/流速分布（支持手机端触控操作）。
标记高温风险区（如MOSFET＞105℃时触发红色预警）。
性能-噪音权衡曲线：
自动生成风扇转速（5000-8000rpm）与CPU温度（60-95℃）、噪音（40-55dB）的帕累托前沿图。
2. 实验对标体系
红外热成像验证：空间分辨率0.1mm，温度误差≤±2℃（某厂商实测数据）。
PIV流场测试：激光粒子测速与仿真流速分布的相关性R²≥0.91。
3. 自动报告生成
输出PDF/PPT格式报告，包含关键参数（热阻、ΔT、Qmax）、优化建议（如“热管曲率增加2mm可降低蒸汽流阻10%”）。
四、优化迭代与云端协同
1. 参数化敏感度分析
蒙特卡洛抽样：对6大变量（风扇转速、热管曲率、界面压力等）进行万次采样，识别关键影响因子（如界面压力对接触热阻影响权重达52%）。
案例：某工作站通过优化界面压力（0.8MPa→1.2MPa），接触热阻降低35%。
2. 云端协作平台
多团队并行：设计/仿真/测试团队同步编辑模型，实时更新参数（如ODM厂商与芯片供应商联合调试）。
联邦学习数据库：整合全球设备散热数据，自动推荐优化方案（如“北欧用户环境温度低，可降低风扇转速阈值5%”）。
五、技术优势与行业应用
1. FloEFD核心优势对比
功能维度 FloEFD 2025 传统CFD工具
建模效率 CAD原生操作，无需几何修复 需导入中间格式，易丢失特征
网格生成 自适应加密，耗时<30分钟 手动划分，耗时2-8小时
多物理场耦合 热-流-电-AI四场实时交互 仅支持基础热流耦合
计算资源 云端GPU+量子混合加速 本地CPU集群受限
2. 典型应用场景
游戏本：双烤测试（CPU+GPU 150W）下的瞬态温升预测，避免性能降频。
超便携本：均热板-石墨烯复合散热模组的极限厚度设计（≤1.5mm）。
AI工作站：多芯片组（4×GPU）的协同散热策略优化。
操作建议


优先使用AI向导：输入设计目标（如“厚度≤15mm，TDP 45W”），自动生成初始方案。
云端算力调用：针对亿级网格模型，启用Cadence Cloud的量子-经典混合计算资源。
联邦学习接入：加入行业数据池，获取最新芯片热模型（如AMD Zen5 2025 Q2版）。
此流程深度融合2025年AI与云端技术，可将散热设计周期从传统3个月压缩至6周，同时通过FloEFD的CAD原生优势减少50%的几何处理时间，是电子散热领域的标杆解决方案。
