台式机机箱热设计仿真解决方案
2025-3-5 11:22:37 点击：
根据Icepak在电子设备热仿真中的专业优势，结合台式机机箱热设计需求，为您梳理以下结构化实施方案与关键要点：
一、Icepak仿真核心流程与参数配置
- 几何模型处理
- 部件级简化：保留主板、CPU/GPU、散热模组等核心热源，简化螺丝孔/装饰件等非必要结构（减少网格量30%+）

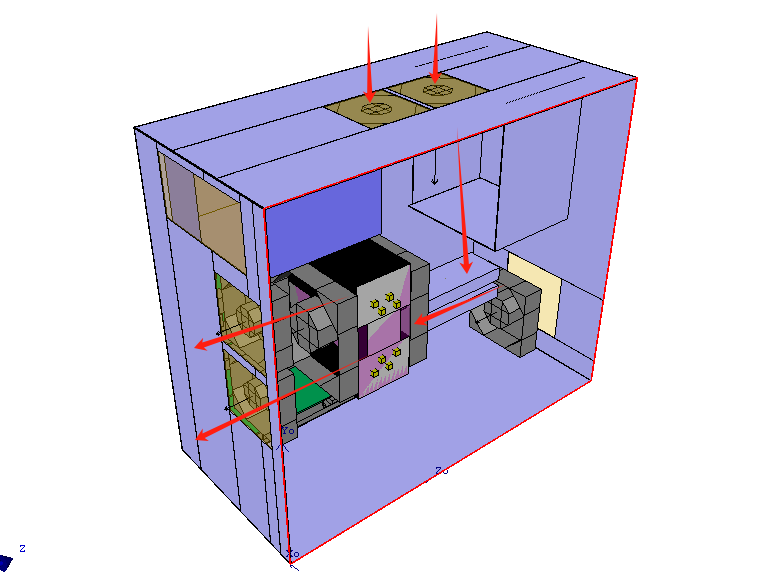

- 模块化装配：将机箱划分为电源舱、主板区、硬盘架等独立模块，便于分层设置材料属性和边界条件
- 网格划分策略
-
混合网格技术：
• 规则区域（散热翅片）使用Hexa网格加速计算
• 曲面结构（风扇叶片）采用Tet/Hybrid网格提升精度 - 局部加密方案：在芯片表面设置3层边界层网格（首层厚度≤0.1mm），确保热点区域解析度
- 物理模型配置

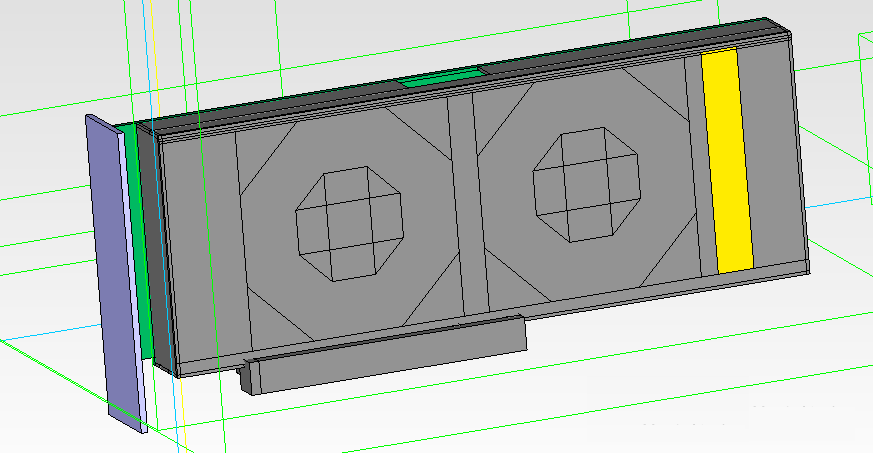

- 热源定义：按硬件TDP设定功率（如i9-13900K PL2=253W，RTX 4090 TGP=450W）
-
材料参数库：
• 芯片封装：TIM材料导热系数1.5-8W/m·K

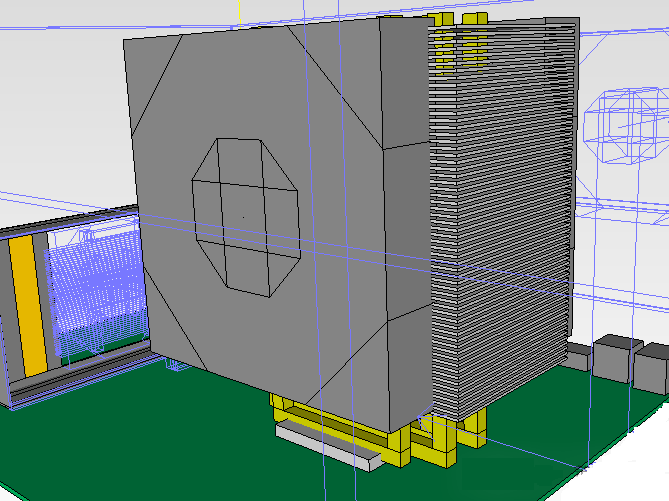

• 散热器：6063铝合金（160W/m·K）+ 铜热管（401W/m·K） - 接触热阻：芯片与散热器界面添加0.05-0.2℃·cm²/W的阻力值
二、散热系统优化关键技术路径
- 风冷系统验证与改进
- 风扇性能对比：建立P-Q曲线库，测试120/140mm风扇在不同转速下的流量-压降特性

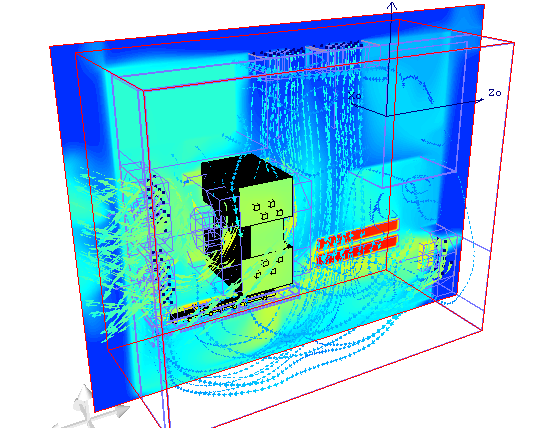

- 气流组织优化：通过粒子迹线分析识别涡流区（如电源舱顶部），调整导流板角度提升气流利用率15-25%
-
相变冷却耦合分析

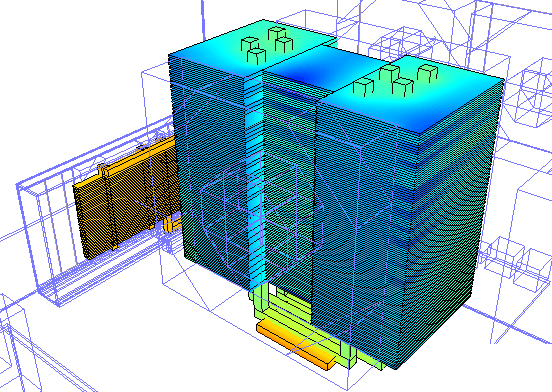

- 热管效能评估：设置蒸发段（芯片接触面）与冷凝段（散热鳍片）相变模型，优化热管数量和排布
- 均温板测试：对比铜基与VC均温板在200W/cm²热流下的温度均匀性（±1.5℃→±0.8℃）
- 瞬态工况模拟
- 游戏负载测试：30分钟阶跃功率（CPU 50W→200W→50W），分析散热响应延迟（≤8秒达标）
- 极限压力测试：双烤（CPU+GPU 100%负载）1小时监测温度爬升率（＜0.3℃/min）
三、典型问题诊断与解决方案
| 问题现象 | 诊断方法 | 优化方案 |
|---|---|---|
| 机箱顶部积热严重 | 流线图显示80%气流未经过散热器 | 增加顶部排气风扇（≥1200rpm）或蜂窝透气孔 |
| CPU散热器效率不足 | 基板温差＞10℃ | 更换铜底散热器+6根8mm热管环形排布 |
| 显卡啸叫伴随局部过热 | 声学模块检测1800Hz共振频率 | PCB背面添加X型铝合金支架（≥2mm） |
四、计算硬件配置建议
-
性能基准需求
- CPU：Intel i7-13700K（16核）或AMD Ryzen 9 7900X（12核）支持多核并行
- 内存：64GB DDR5双通道确保复杂瞬态模型运行
- 存储：1TB NVMe SSD（读取≥7000MB/s）加速数据读写
-
验证标准
- 温差容限：仿真与实测误差≤±3℃（需定期校验材料参数）
- 网格无关性：加密网格至最大温差变化＜1%（推荐500-800万网格）
五、延伸应用方向
- 静音设计优化：结合噪声模块开发PWM智能调速策略（40℃以下维持800rpm）
- 多物理场耦合：分析EMI对测温精度的影响（开发误差修正算法）
- 水冷系统设计：仿真分体式水冷管路压降，规避气泡积聚风险
