搅拌器CFD模拟仿真（二）
2025-5-16 12:14:53 点击：
搅拌器CFD模拟仿真的专业过程可分为以下步骤：
几何建模与网格划分

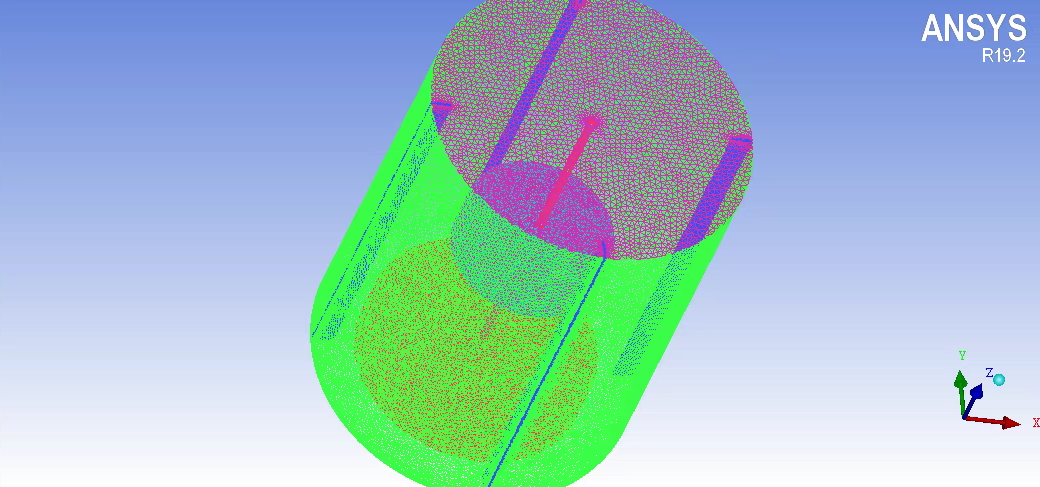

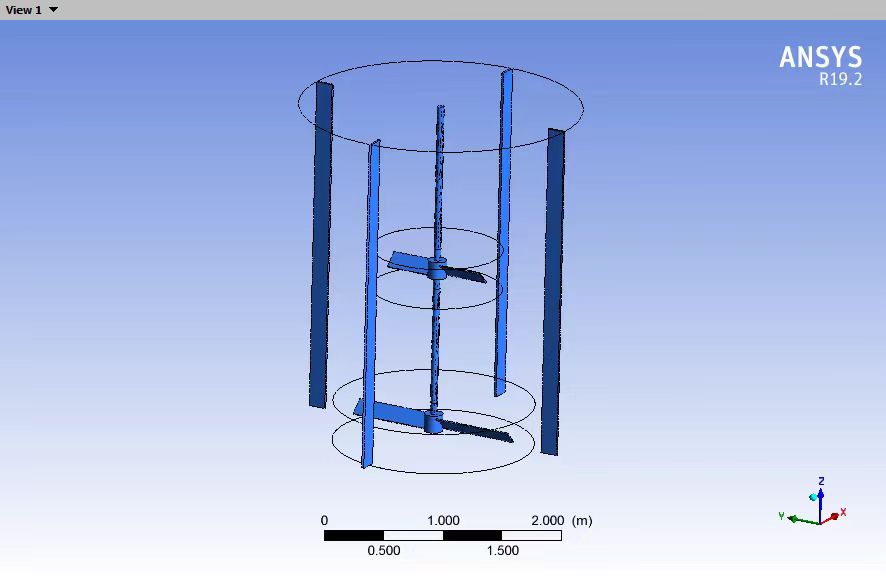

基于参数化设计搭建搅拌器及反应器几何模型（如锥底/平底釜、轴向/径向叶轮），利用CAD工具或内置零件库完成建模1。采用浸入表面网格（IST）或笛卡尔网格技术划分计算域，支持局部加密以捕捉流动细节。
物理模型设置
根据流体性质选择层流、湍流（如k-ε、SST、LES模型）或非牛顿流体模型，定义边界条件（如叶轮转速、壁面滑移）。多相流场景需结合VOF、混合物模型或相场法跟踪气液界面。若涉及传热或化学反应，需耦合能量方程与物质传递方程。
求解与后处理

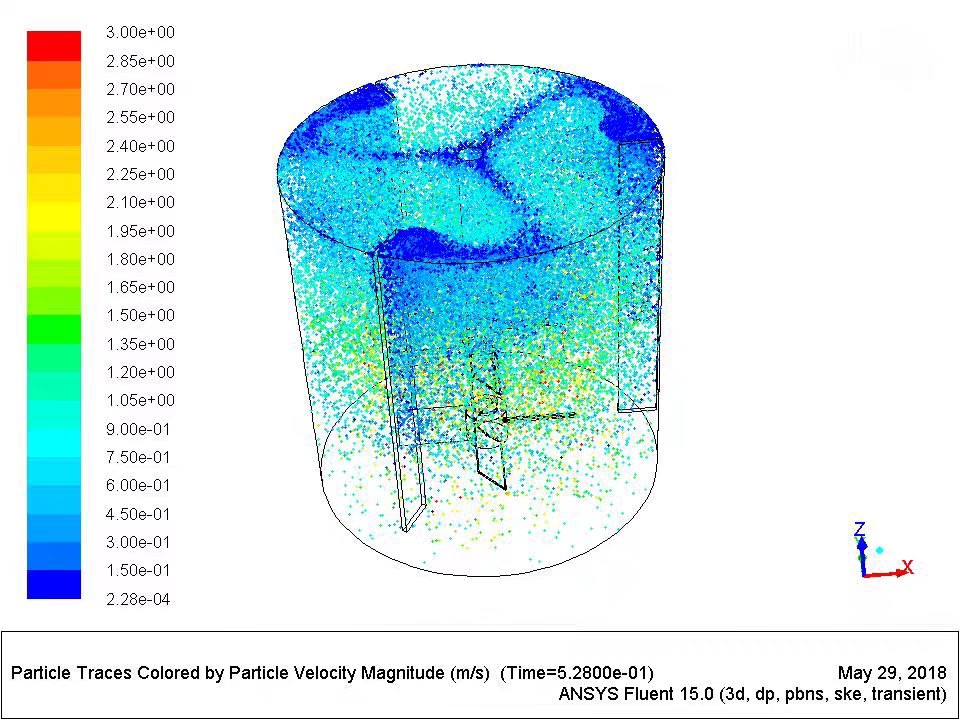

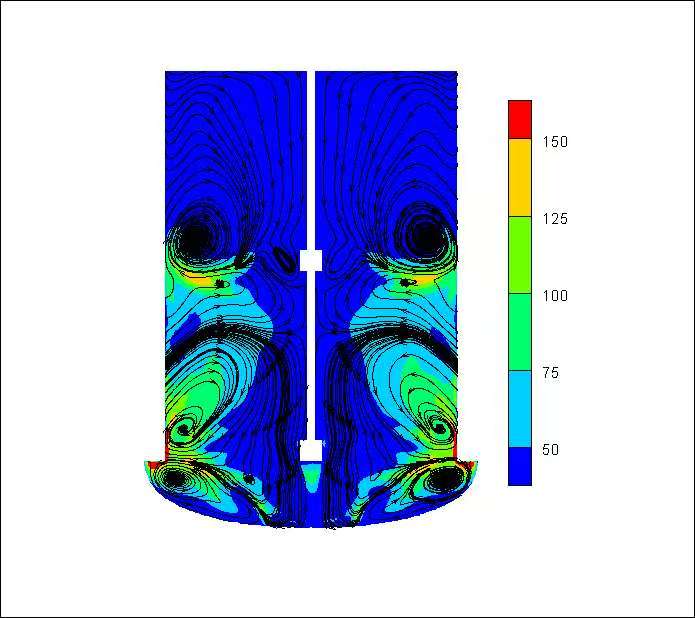

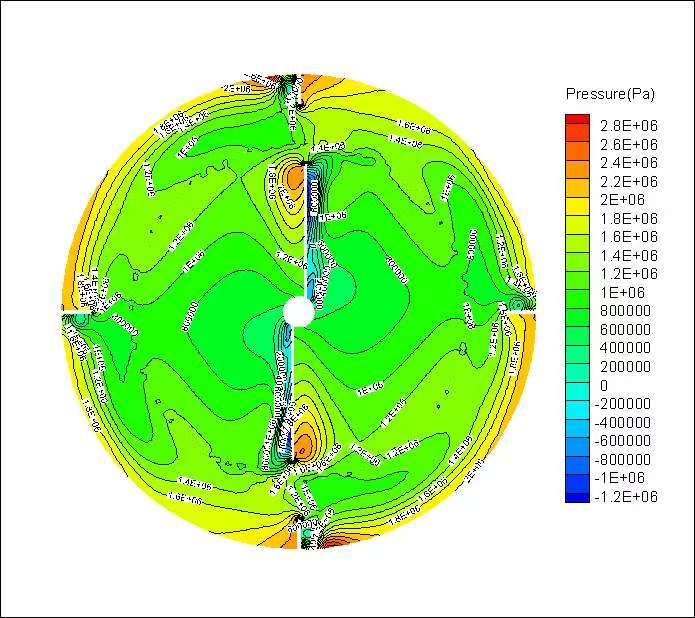

采用稳态（冻结转子法）或瞬态求解器计算流场，获取速度/压力分布、混合效率、剪切速率等参数17]。通过流线图、浓度云图及粒子追踪可视化流型，评估固体悬浮或分散效果。
主流流体模拟工具：
COMSOL Multiphysics：专为搅拌器设计，支持多物理场耦合及旋转机械分析。
Ansys Fluent/Discovery：广泛应用于工业场景，具备MRF（多重参考系）和动网格技术。
VirtualFlow：国产软件，擅长多相流及复杂流体（非牛顿、水合物）模拟。
STAR-CCM+：以多面体网格和高效求解著称，适用于船舶/汽车行业。
OpenFOAM：开源工具，支持定制化湍流模型和复杂边界条件。
其他工具如XFlow（粒子法）、FloEFD（CAD嵌入）也可用于特定场景。选择时需综合考虑计算效率、模型精度及行业适配性。
几何建模与网格划分
基于参数化设计搭建搅拌器及反应器几何模型（如锥底/平底釜、轴向/径向叶轮），利用CAD工具或内置零件库完成建模1。采用浸入表面网格（IST）或笛卡尔网格技术划分计算域，支持局部加密以捕捉流动细节。
物理模型设置
根据流体性质选择层流、湍流（如k-ε、SST、LES模型）或非牛顿流体模型，定义边界条件（如叶轮转速、壁面滑移）。多相流场景需结合VOF、混合物模型或相场法跟踪气液界面。若涉及传热或化学反应，需耦合能量方程与物质传递方程。
求解与后处理
采用稳态（冻结转子法）或瞬态求解器计算流场，获取速度/压力分布、混合效率、剪切速率等参数17]。通过流线图、浓度云图及粒子追踪可视化流型，评估固体悬浮或分散效果。
主流流体模拟工具：
COMSOL Multiphysics：专为搅拌器设计，支持多物理场耦合及旋转机械分析。
Ansys Fluent/Discovery：广泛应用于工业场景，具备MRF（多重参考系）和动网格技术。
VirtualFlow：国产软件，擅长多相流及复杂流体（非牛顿、水合物）模拟。
STAR-CCM+：以多面体网格和高效求解著称，适用于船舶/汽车行业。
OpenFOAM：开源工具，支持定制化湍流模型和复杂边界条件。
其他工具如XFlow（粒子法）、FloEFD（CAD嵌入）也可用于特定场景。选择时需综合考虑计算效率、模型精度及行业适配性。
通过CFD模拟，可以提供结果如下：
1 提供纵切面 DMS0浓度分布云图时程变化，任意点位浓度时程曲线；

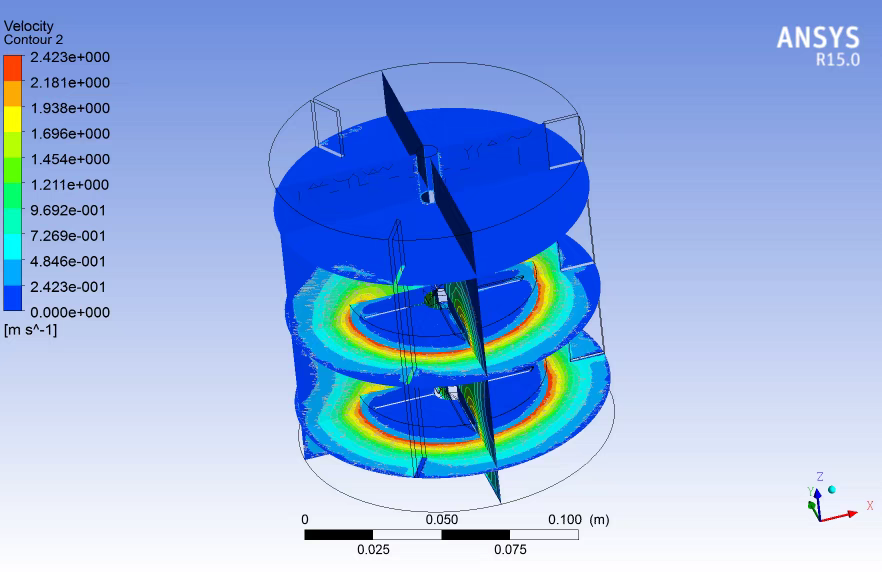

2 反应釜液相率分布图，应釜速度云图，反应釜速度矢量图;
3 最大剪切率,平均剪切率,搅拌桨表面剪切率，切面剪切率。
