分形搅拌桨在生物制药领域的应用案例有哪些？
2026-1-26 14:18:54 点击：
分形搅拌桨在生物制药领域的应用案例聚焦于生物发酵、生物制剂制备、中药现代化、微流控药物递送四大方向，核心价值是通过分形结构实现 “低剪切 + 高效混合 + 低能耗” 的平衡，解决传统桨叶剪切损伤、混合不均、能耗偏高的痛点，以下为经实验 / 工业验证的典型案例，附关键参数与成效：
一、生物发酵：微生物 / 细胞高密度培养（核心应用场景）
分形桨适配高粘发酵体系、剪切敏感细胞培养，通过多尺度涡流提升溶氧传质与混合均匀性，降低能耗与细胞损伤。
-
分形穿孔桨用于大肠杆菌 L - 苯丙氨酸发酵（600m³ 工业发酵罐）
- 工艺痛点：传统 Rushton 桨在高粘度发酵液中功耗高、混合死区大，导致产物浓度与菌体生长速率受限。
- 分形设计：采用分形 - 3 穿孔桨（3 次迭代），桨径与槽径比 0.35，穿流孔分形排布。
- 关键数据：相比 Rushton 桨，功耗降低 27.92%，混合时间缩短 22.06%；L - 苯丙氨酸产量提升 6.24%，菌体生长速率提高 11.05%；高粘度工况下（Re=128）仍保持均匀流场，无局部缺氧区。
- 验证方式：CFD+PIV 流场测量 + 离线取样成分分析，功率准数误差 < 8%。
-
分形双层桨用于哺乳动物细胞（CHO）单克隆抗体培养（200L 中试生物反应器）
- 工艺痛点：传统平直叶桨剪切力过高，导致 CHO 细胞存活率低（<85%），抗体效价波动大。
- 分形设计：双层分形穿流桨，上层分形维数 1.8（低剪切），下层分形维数 2.2（强化传质），间距为桨径 0.8 倍。
- 关键数据：细胞存活率提升至 93%-95%，抗体效价提高 12%-15%；相同溶氧条件下转速降低 20%，能耗下降 18%；混合时间缩短 15%-20%，营养浓度分布标准差 < 5%。
- 验证方式：在线溶氧 / DO 监测 + 细胞计数 + 抗体浓度 HPLC 检测。
-
分形穿流桨用于黄原胶高粘发酵（50L 中试罐）
- 工艺痛点：黄原胶发酵液为假塑性非牛顿流体，传统桨叶易形成 “洞穴流”，传质效率差，多糖合成效率低。
- 分形设计：分形迭代 2 次，桨叶带自相似穿孔，轴向流强化结构。
- 关键数据：相比传统框式桨，功耗降低 25%，混合时间缩短 20%；黄原胶产量提升 8%-10%，产品分子量分布更均匀（PDI 降低 0.15）。
- 验证方式：CFD 模拟洞穴体积 + 流变仪测粘度 + 多糖含量比色法。
二、生物制剂制备：蛋白 / 脂质体 / 疫苗的低剪切混合
分形桨适配生物活性物质的结构保护需求，尤其适合蛋白溶液、脂质体、疫苗佐剂的均匀分散。
-
分形微混合器用于 mRNA-LNP 疫苗制备（实验室 - 中试连续化生产）
- 工艺痛点：传统 T 型微混合器混合效率低，LNP 粒径分布宽（PDI>0.25），高浓度脂质体系易堵塞。
- 分形设计：基于海岸带分形的壁式微混合器，分形挡板交错排列，通道尺寸 100μm，分形迭代 3 次。
- 关键数据：LNP 粒径可控在 80-100nm，PDI<0.15；脂质浓度可达 50mg/mL（传统工艺上限 20mg/mL），生产效率提升 2.5 倍；mRNA 包封率提高至 92%，体内表达活性增强 18%。
- 验证方式：动态光散射（DLS）+ 透射电镜（TEM）+ 动物体内药效实验。
-
分形桨用于重组蛋白（干扰素 α）溶液混合（10L 制剂罐，GMP 合规）
- 工艺痛点：传统桨叶过度剪切导致蛋白聚集（聚集率 > 10%），影响药效与安全性。
- 分形设计：分形穿流桨（迭代 2 次），转速控制在 50-80rpm，剪切应变率 < 100s⁻¹。
- 关键数据：蛋白聚集率降至 2.5% 以下，活性保留率 > 95%；混合时间缩短 18%，批次间浓度偏差 < 3%。
- 验证方式：SEC-HPLC 测聚集体 + 活性测定（细胞病变抑制法）。
三、中药现代化：高粘浸膏提取与精制
分形桨适配中药浸膏的高粘非牛顿流体特性，提升成分均匀性，降低能耗，适配连续化生产。
-
分形多层桨用于中药复方浸膏混合（500L 提取罐）
- 工艺痛点：传统锚式桨混合效率低，浸膏成分不均（有效成分 RSD>12%），能耗高。
- 分形设计：三层分形桨，分形维数 1.6-2.0 梯度分布，适配浸膏粘度 5000-10000mPa・s。
- 关键数据：有效成分混合均匀性 RSD<5%，能耗降低 20%-25%；提取液中活性成分（如黄酮、生物碱）保留率提升 8%-12%，缩短后续精制时间 15%。
- 验证方式：HPLC 成分分析 + 粘度在线监测 + 能耗计量。
四、微流控与特殊制剂：脂质体 / 纳米药物的精准制备
分形结构适配微尺度混合需求，实现药物递送系统的尺寸可控与高效生产。
- 分形壁式微混合器用于空白脂质体（MF-BL）制备（实验室微流控平台）
- 工艺痛点：传统微混合器混合效率低，脂质体粒径波动大，重复性差。
- 分形设计：基于海岸带分形的双侧壁交叉挡板结构，分形迭代 2 次，通道宽 50μm。
- 关键数据：脂质体粒径可控在 100-200nm，PDI<0.12；批次间粒径偏差 < 5%，生产通量提升 3 倍；无需额外剪切设备，降低工艺复杂度。
- 验证方式：CFD 流场模拟 + DLS 粒径分析 + 脂质体包封率测定。

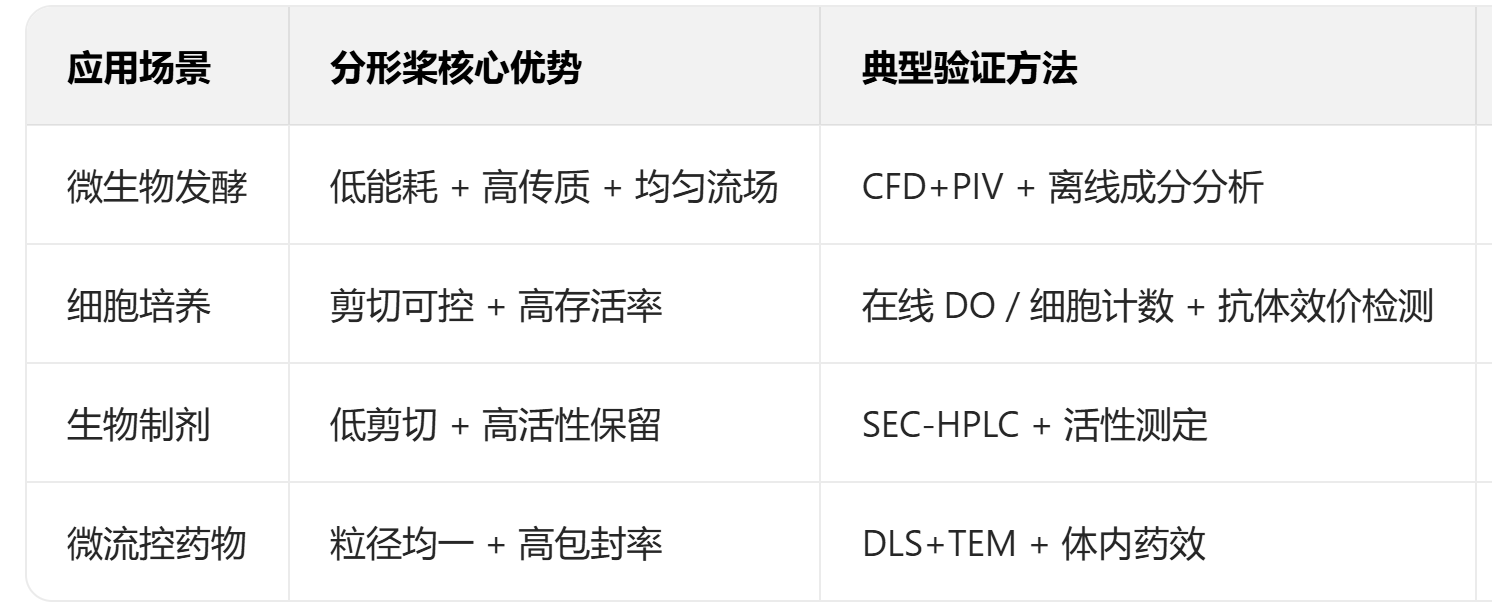

案例共性与推广要点
- 结构参数适配：分形迭代次数 2-3 次、分形维数 1.8-2.2 时综合性能最优，兼顾能耗与混合效率。
- 模拟 - 实验联动：先用 CFD 筛选分形参数，再通过 PIV / 扭矩仪 / 成分分析验证，缩短研发周期 50% 以上。
- 合规性保障：分形桨结构无死角、易清洗，适配生物制药 GMP 规范，可用于一次性 / 不锈钢反应器。
