Simufact.welding 薄板焊接热应力分析应用
一、Simufact.welding 在薄板热应力分析中的技术优势高精度材料与工艺建模
支持薄板常用材料（如铝合金、不锈钢）的非线性本构模型，可模拟热弹塑性变形过程。
提供电弧焊、激光焊等工艺参数库，用户可通过拖拽方式快速定义薄板焊接路径和热源参数。
热-力耦合仿真能力
集成瞬态温度场与应力场耦合计算，精准预测薄板焊接过程中的局部高温区（如熔池附近）及残余应力分布。
支持薄板多道焊、搭接焊等复杂工况的逐层热积累效应分析。
变形控制专项功能
通过夹具约束条件模拟，量化工装夹持力对薄板焊接变形的抑制作用（如减少翘曲变形30%+）。
提供变形补偿算法，可逆向推导焊接预变形量以抵消热收缩效应。
二、薄板焊接热应力分析流程
模型准备与简化
导入薄板几何模型（厚度≤3mm），简化倒角、小孔等特征以降低网格复杂度。
定义薄板与工装夹具的接触关系（如刚性固定/弹性支撑边界）。
关键参数设置
热源模型：选择高斯热源或双椭球热源，匹配薄板焊接能量密度分布。
材料属性：输入薄板随温度变化的导热系数、比热容及热膨胀系数曲线。
仿真与结果解析
监测薄板焊接瞬态温度场（最高温度可达材料熔点90%-110%）。

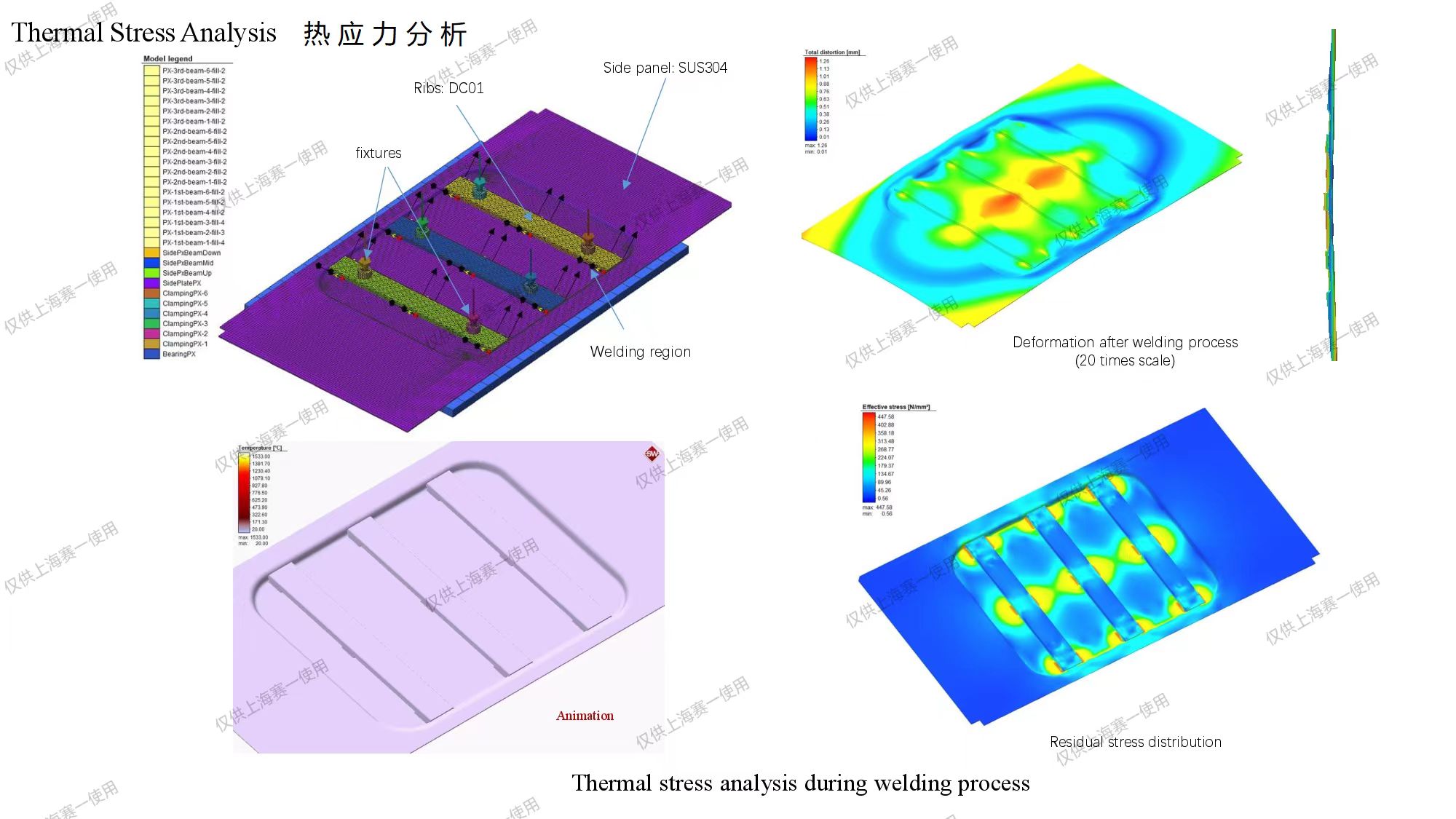

可视化残余应力分布（重点关注焊缝区域及薄板边缘的拉/压应力集中）。
提取变形量数据（如平面度偏差、角变形量），对比工艺优化目标值。
三、薄板焊接优化策略（基于仿真结果）
工艺参数调优
降低热输入：通过提高焊接速度（如从1.2m/min增至1.8m/min）减少热影响区范围。
分段脉冲焊接：采用间歇式热源控制，缓解薄板连续受热导致的应力累积。
结构设计改进
增加加强筋：在薄板非功能区布置微型肋条，提升局部刚度（可降低变形量15%-25%）。
优化焊缝布局：采用交错焊缝设计分散热应力集中点。
工装与冷却辅助
预置反变形夹具：根据仿真预测的变形方向，设置0.5-1.5mm预变形量补偿。
强制冷却方案：在薄板背面增加水冷铜板，模拟冷却介质对热应力的抑制效果。
四、典型应用案例参考
汽车底盘薄板焊接
通过Simufact.welding 分析某车型底盘薄板焊接变形，优化焊接顺序后减少矫正工序耗时40%。
电子设备壳体焊接
针对0.8mm不锈钢外壳的激光焊接，预测并消除拐角处微裂纹风险，良品率提升至98%+。
五、实践建议
网格敏感性测试
对薄板焊缝区域进行局部网格加密（建议最小尺寸≤0.2mm），确保温度梯度捕捉精度。
验证实验设计
选取典型工况进行试焊，通过热像仪与应变片实测数据校准仿真模型（误差控制在8%以内）。
如需具体操作示例（如薄板搭接焊参数设置模板），可进一步说明材料类型与焊接工艺要求。
