血管支架压握释放有限元疲劳分析

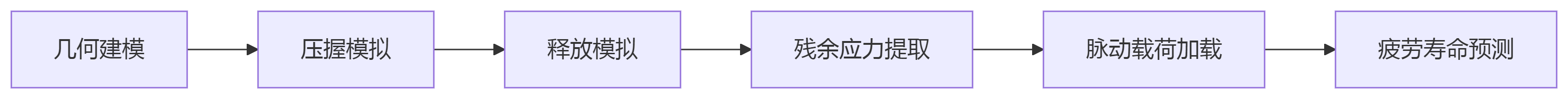

一、模型构建阶段
-
几何建模
-
提取支架参数化特征(支撑体长度0.8–1.2mm、宽度0.1–0.15mm、圆弧曲率半径0.05–0.1mm),采用轴向对称简化策略降低计算量
-
建立包含压握工具(外径1.80mm→0.040–0.046英寸)、球囊(三翼折叠结构)和血管(壁厚1mm)的多体装配模型
-
-
材料定义
-
镍钛合金支架采用Aurichio超弹性本构模型,通过单轴拉伸试验校准参数( transformation应力400–500MPa)
-
血管采用Ogden超弹性模型(C10=0.015MPa, C20=0.002MPa)模拟生物组织非线性
-
二、压握-扩张仿真
-
压握过程
-
施加径向位移载荷模拟压握工具压缩(应变速率≤0.01/s),接触算法采用面-面惩罚函数(摩擦系数0.2)
-
记录塑性应变分布(典型值15–20%)及回弹量(约5–8%)
-
-
球囊扩张
-
在支架内表面施加0.8–1.2MPa等效压力,模拟球囊充压至目标直径(2.5–4.0mm)
-
关键输出:最大等效应力(钴铬合金≤500MPa)、径向支撑力(≥0.12N/mm)
-
三、疲劳寿命评估
-
载荷工况
-
施加80–120mmHg脉动压力(频率1.2Hz),通过傅里叶级数展开模拟实际血流波形
-
-
分析方法
-
采用应变寿命法(Coffin-Manson参数:εf'=0.35, c=-0.69),结合Goodman修正平均应力
-
可降解支架需耦合降解动力学模型(聚乳酸降解速率0.02–0.05mm/月)
-
-
结果验证
-
对比显微CT测量的扩张后几何误差(≤7%),疲劳安全系数需≥2(ISO 25539-2)
-
