一、仿真目标（默认）

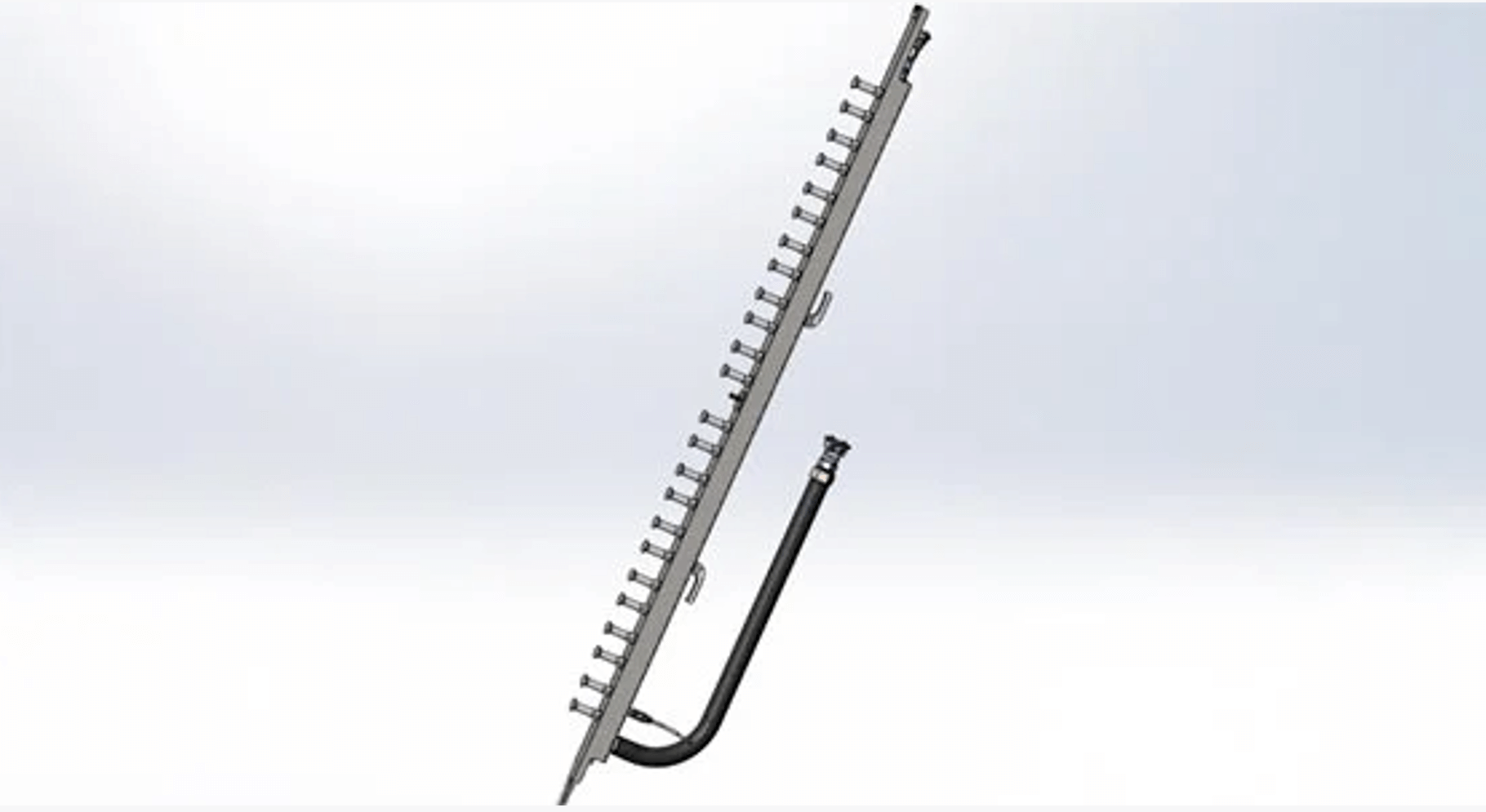

• 3D 分配式 Manifold（1 进 → N 支路出）
• 目标：各支路流量均匀性 + 压降
• 输出：每个出口流量、不均匀系数、速度 / 压力云图

二、几何与网格建议（直接照抄）

1. 几何简化

• 保留：总管 + 支管 + 进出口
• 去掉：倒角、圆角、焊缝、小台阶（除非近壁湍流极精细）
• 推荐结构：

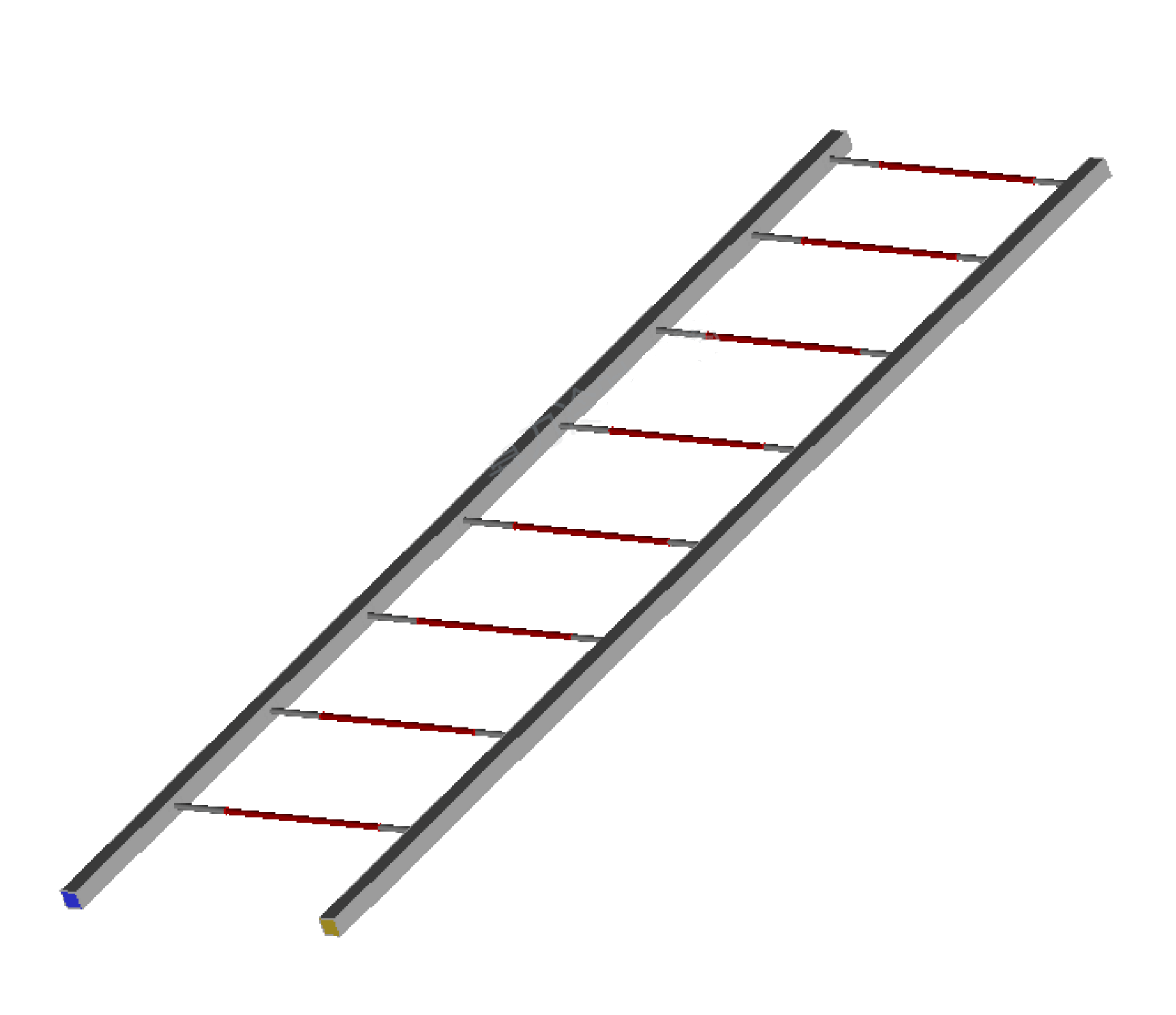

• Z 型 / U 型 / 中心进型
•

•


2. 网格关键（必做）

• 网格：多区域六面体结构化网格（精度最高）
• 边界层：
  • 层数：6～10 层
  • 增长率：1.1～1.2
  • 保证 y+ ≈ 1～5
• 支管入口、总管转弯处 局部加密
• 必须做：网格无关性验证（加密到流量变化 < 1%）

三、Fluent 求解设置（复制粘贴）

1. 基础设置

• Dimension：3D
• Time：Steady（稳态均流用稳态）
• Solver：Pressure-Based
• Velocity Formulation：Absolute

2. 模型

• Viscous Model：SST k-ω（最适合歧管、近壁、分离流）
• 其他默认：
  • Transient Terms：First Order Implicit（稳态忽略）
  • 不开启能量方程（仅均流）

3. 材料

• 常用：
  • Water-liquid
  • Air
    直接从 Fluent 材料库调用即可。

4. 边界条件（最标准）

• Inlet（总管入口）
  • Type：mass-flow-inlet 或 velocity-inlet
• Outlet（每个支管出口）
  • Type：pressure-outlet
  • Gauge Pressure：0 Pa
• Wall：默认 no-slip

如果你是汇集型 manifold（多进一出），设置完全一样，只是方向反过来。

5. 求解方法（最稳）

• Scheme：Coupled
• Spatial Discretization：
  • Pressure：PRESTO!
  • Momentum：Second Order Upwind
  • Turbulence Kinetic Energy：Second Order Upwind
  • Specific Dissipation Rate：Second Order Upwind

6. 松弛因子（默认即可，不收敛再改）

• Pressure：0.3
• Density：1
• Momentum：0.5
• Turbulent Kinetic Energy：0.8
• Turbulent Dissipation Rate：0.8

7. 初始化

• Standard Initialization
• 从 inlet 初始化

8. 收敛判据

• 残差降到：
  • 1e-6（质量、动量）
  • 1e-5（湍流）
• 同时监测：每个出口流量，稳定不再变化才算真收敛。

四、流量均匀性计算（工程最常用）

1. 提取每个出口流量

Results → Reports → Fluxes → 选中所有 outlet → 计算 Mass Flow Rate (kg/s)

2. 不均匀系数（直接用公式）

• Qi：第 i 个出口流量
• Qˉ：平均流量
• N：出口数量

工程标准

• ε < 5%：良好
• ε < 3%：优秀

五、后处理云图（直接出图）

1. 静压云图：Static Pressure → 看总管压力变化

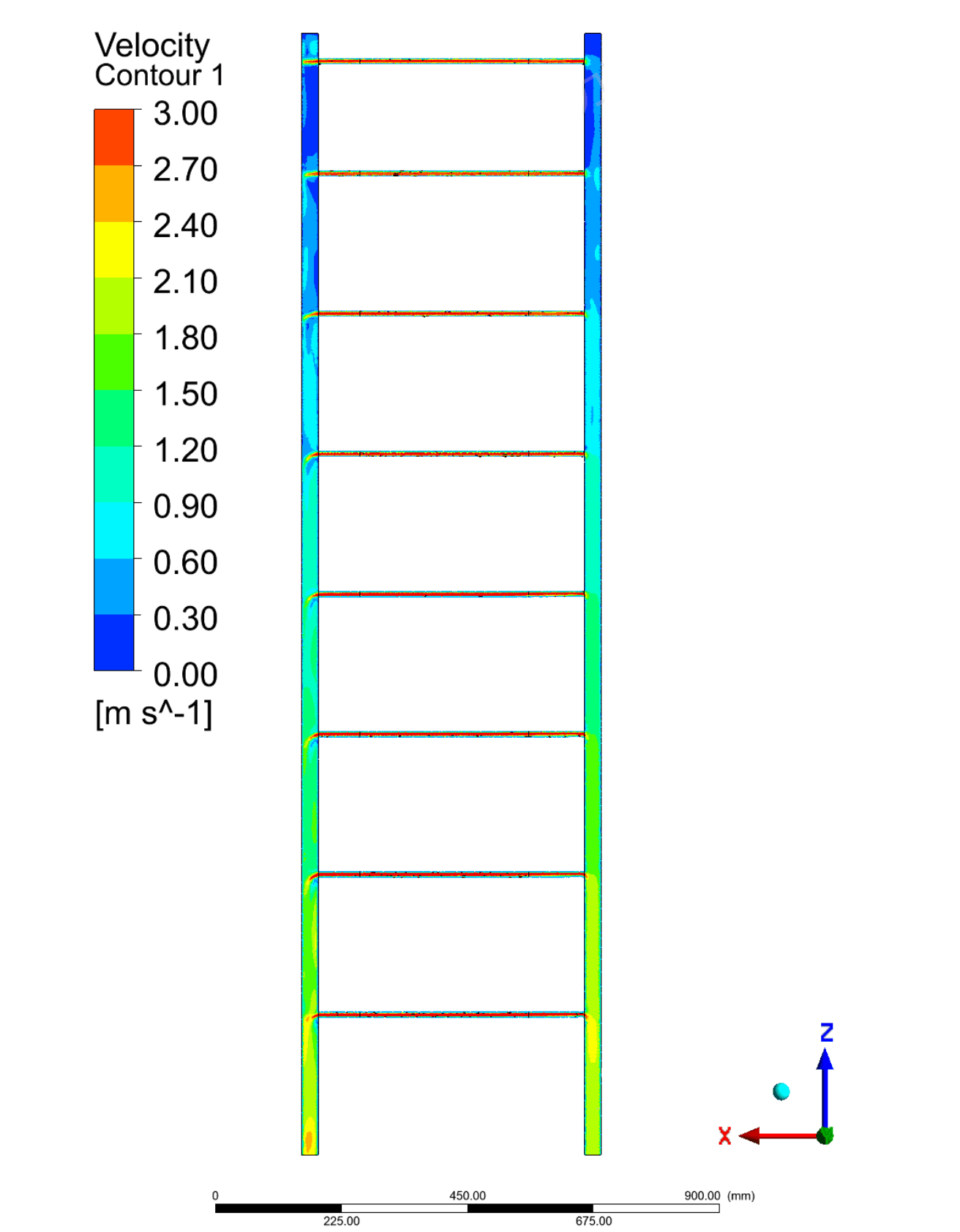

2. 速度云图：Velocity → 看回流、分离
3. 流线：Pathlines → 看分配是否均匀
4. 柱状图：各出口流量对比

六、常见不收敛快速修复

1. 出口回流
   • 把压力出口的回流范围设小一点
   • 或先一阶迎风跑稳，再切二阶
2. 残差震荡
   • 松弛因子整体 ×0.7
3. 质量不守恒
   • 网格质量差 → 重新划分边界层
