上海赛一慧鑫信息技术有限公司针对储能风冷 125kW PCS（光伏储能变流器）的热仿真，核心围绕风冷散热路径设计、功率器件热损耗计算、关键部件温升校核、流场均匀性优化四大核心展开，适配储能场景 PCS 高频次充放电、户外 / 柜式安装、宽温域工作（-20℃~55℃）的特性，仿真工具优先选用 ANSYS Icepak/Fluent（流场 + 温度）、ANSYS Maxwell/Simplorer（损耗计算），兼顾工程实用性和仿真精度。

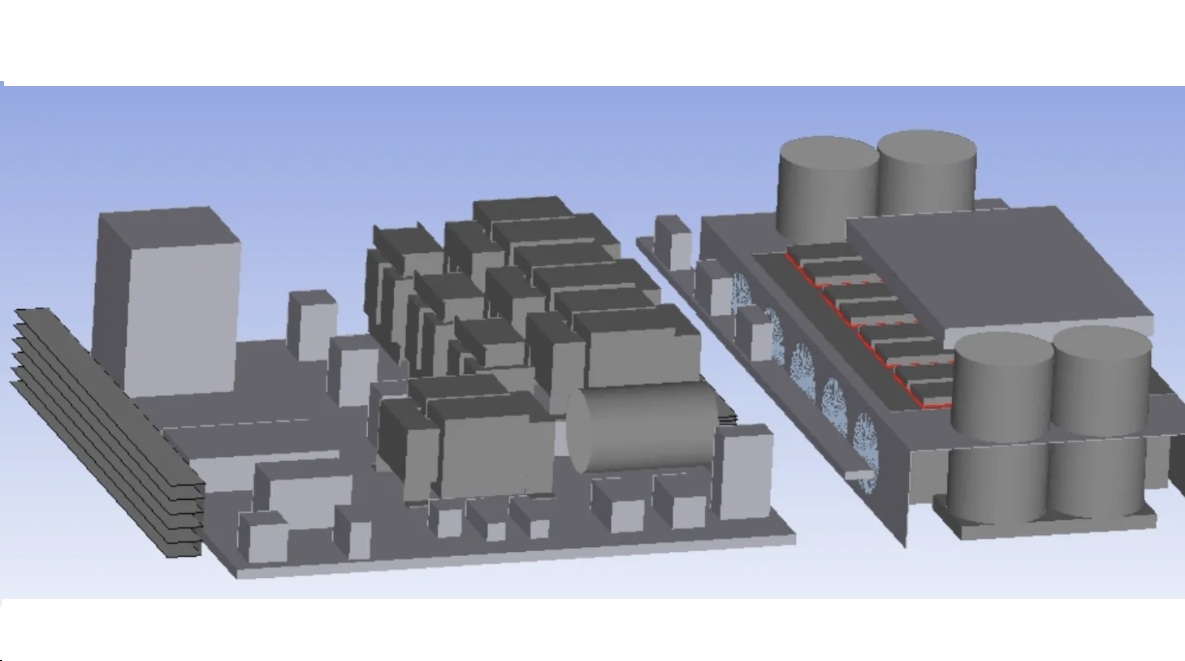

1、仿真模型

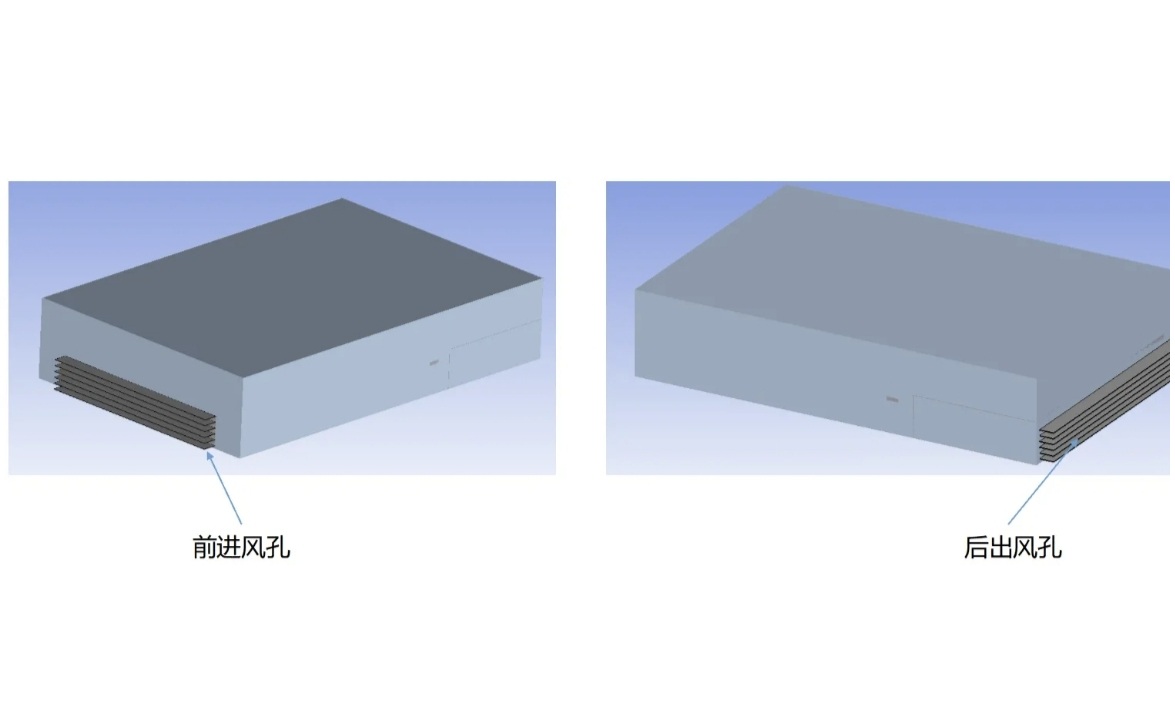

进出风孔如下，环境温度按照45℃计算：

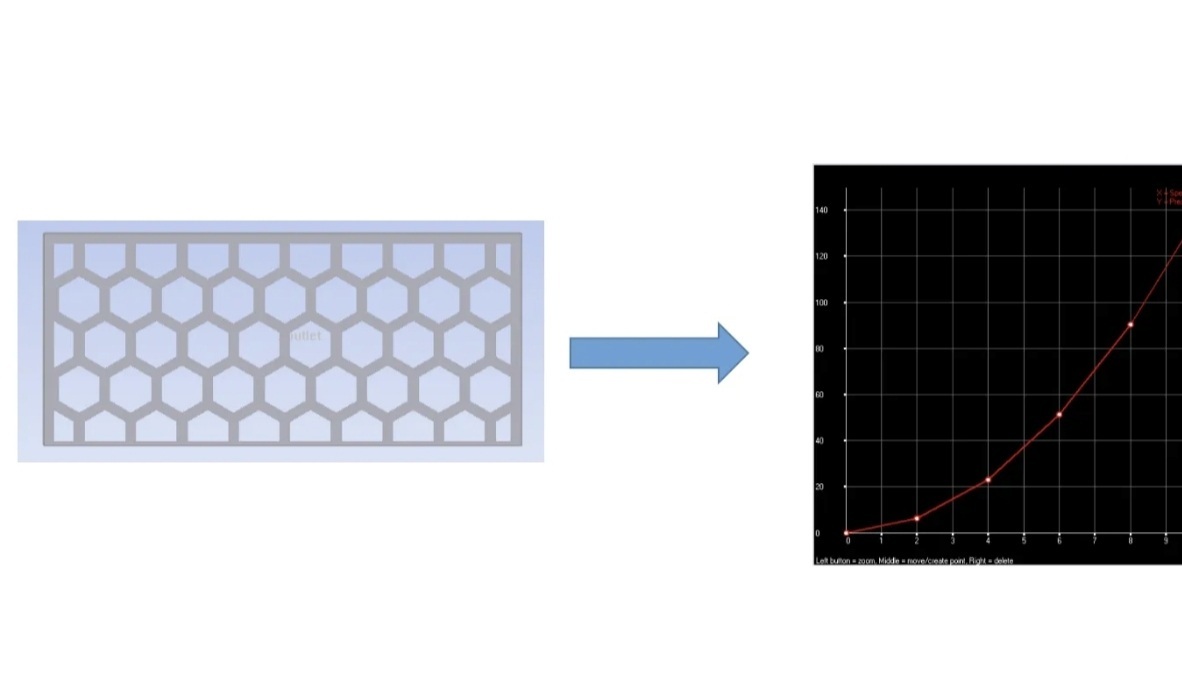

进出风孔如下，简化为流速-风阻曲线，如下图所示：

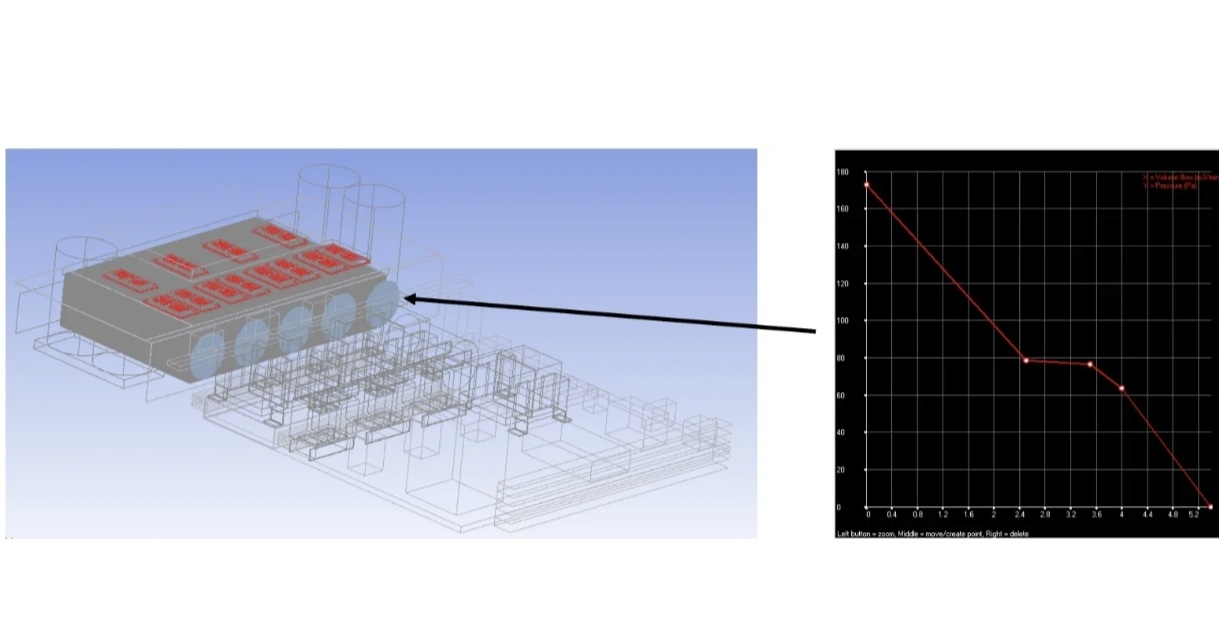

风扇设为PQ曲线，如下图所示：

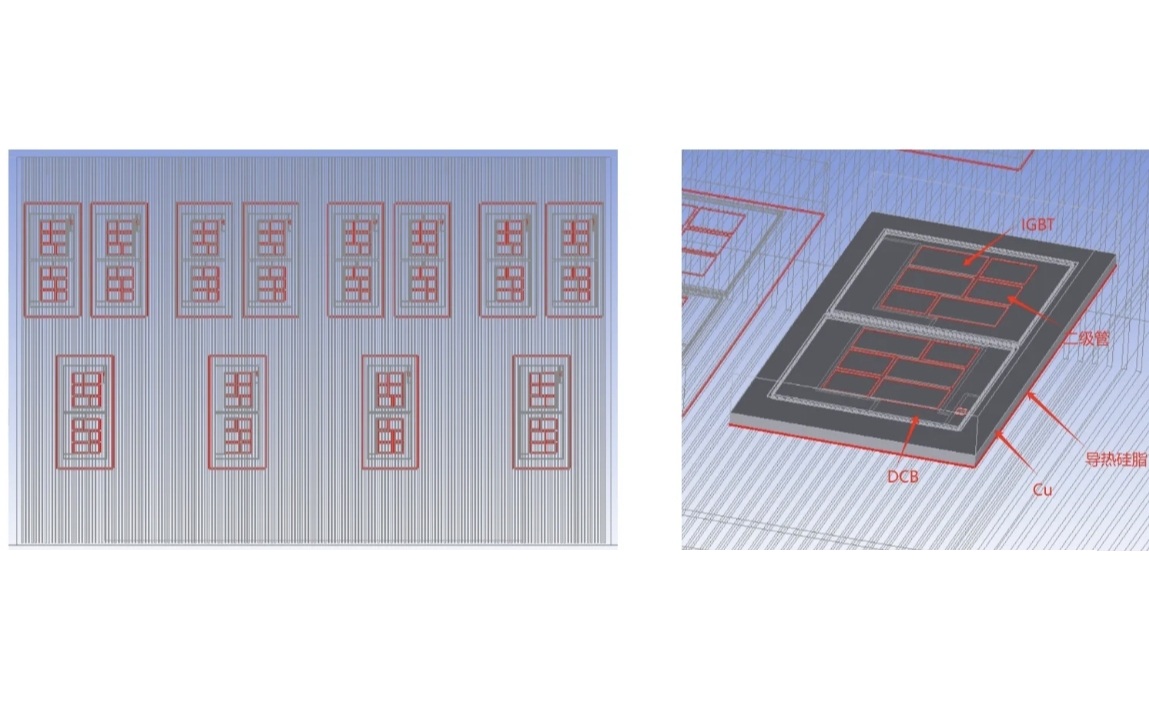

IGBT建模，如下图所示：

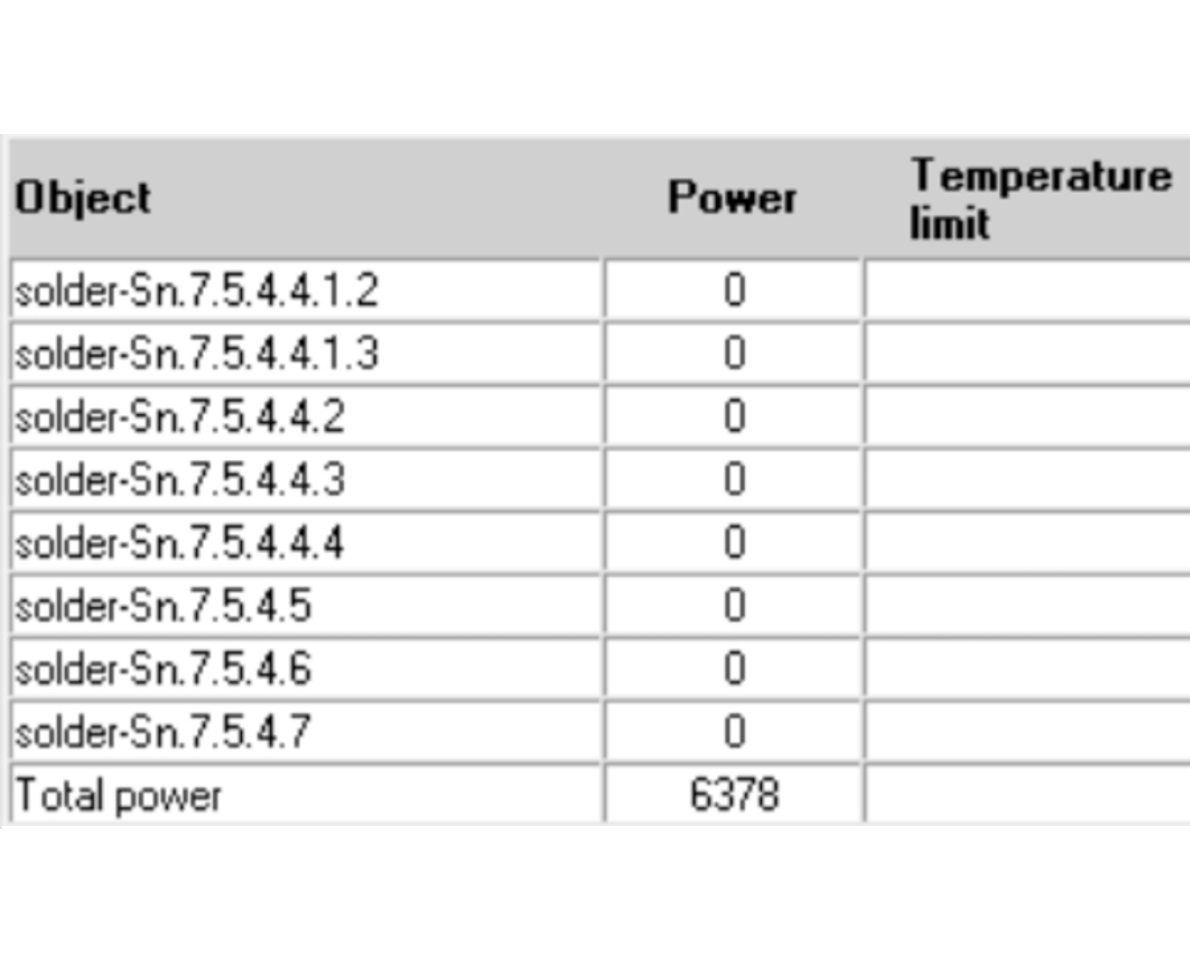

总热损耗6378W，对应PCS大概效率是97.03%。

2、仿真结果

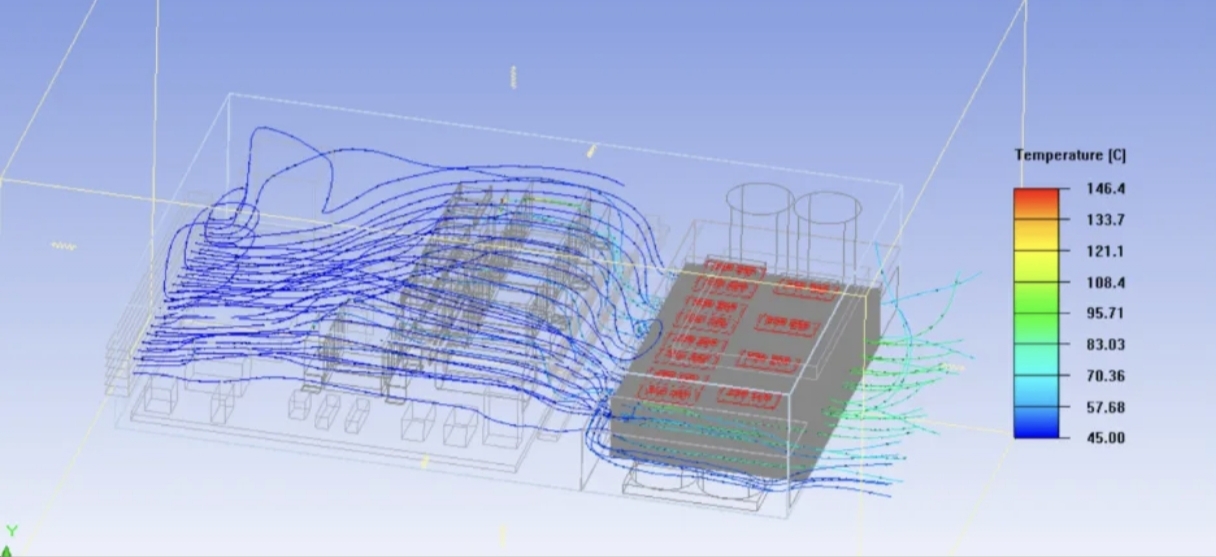

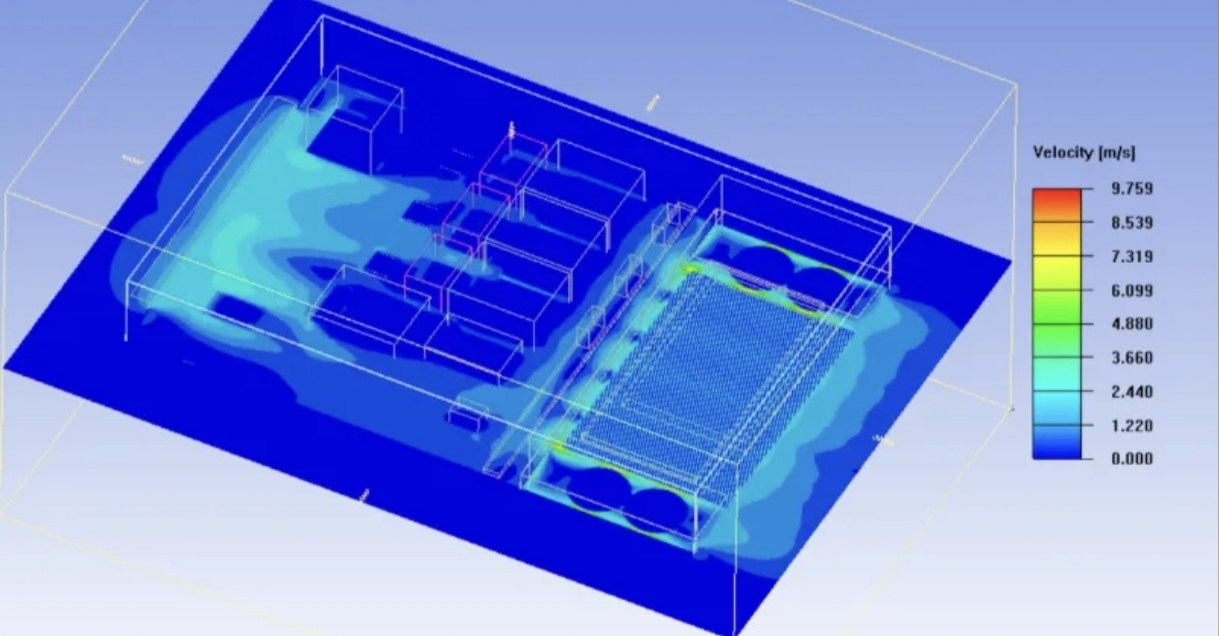

风速分布合理，无散热死角。

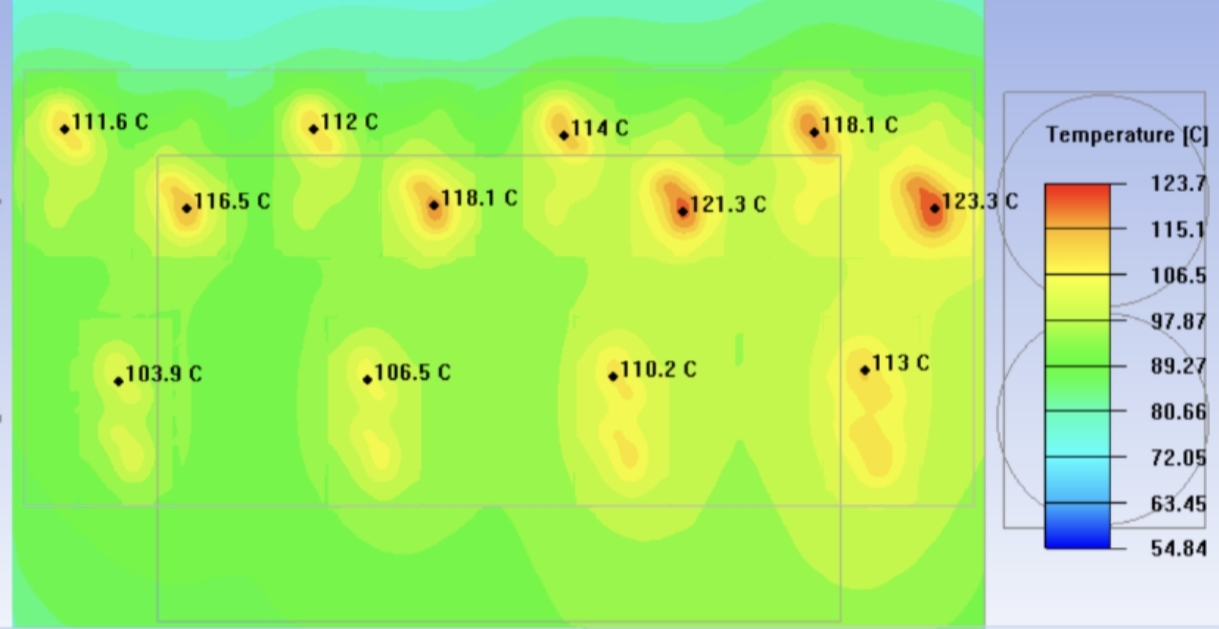

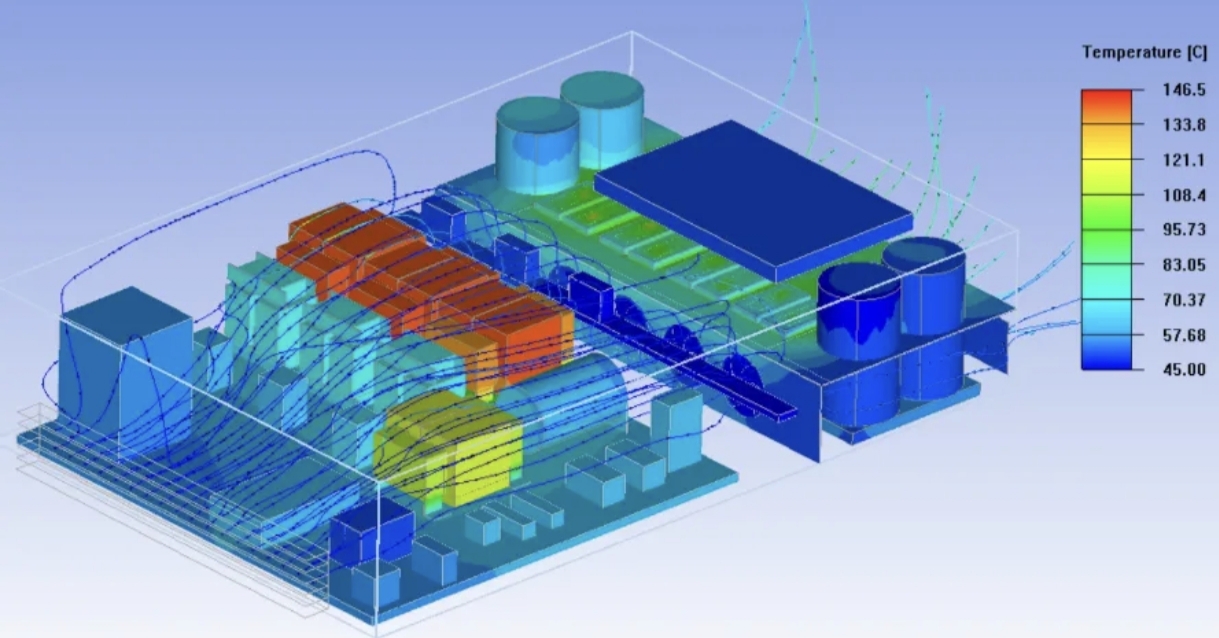

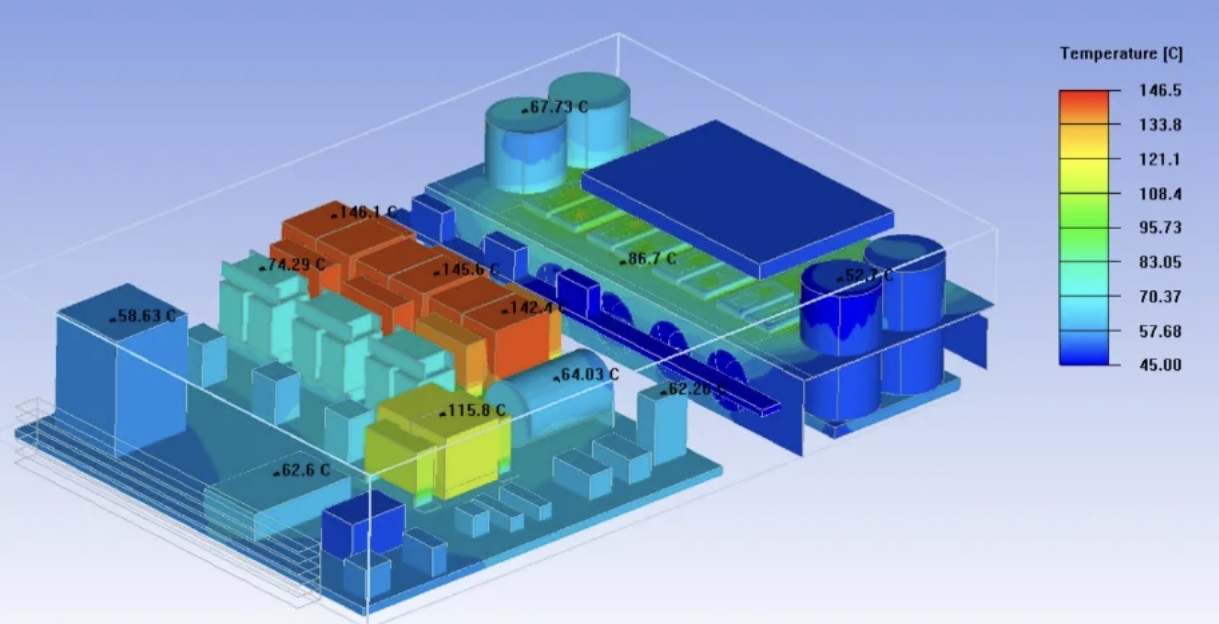

温度分布如下，无异常高温度点。

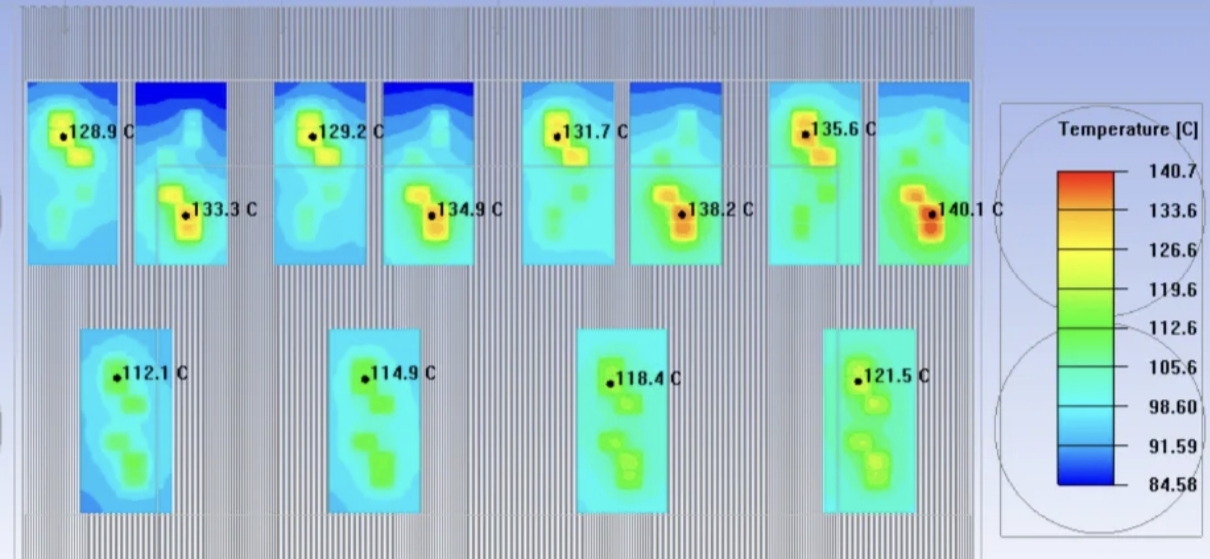

IGBT芯片最高温度140.7℃，满足设计要求。

本次完成 125kW 光伏储能变流器（PCS）强制风冷热仿真，基于 ANSYS Icepak 构建含 IGBT、电感、母排的整机模型，加载额定损耗并设置 45℃环境、上进下出风道与风扇边界。仿真显示额定工况下功率器件最高温、内部温差均满足安规限值，流场无明显涡流与气流短路。通过局部加密网格与风道优化，消除 IGBT 模块热点，散热效率提升。结果验证该风冷方案可覆盖额定及短时过载工况，为结构定型与风扇选型提供可靠依据，减少样机测试迭代。
