智控气流，预见未来——数据中心CFD数值模拟
2025-5-14 17:28:58 点击：
数据中心CFD（计算流体动力学）数值模拟是一种通过三维建模与数值计算分析机房内气流组织、温度场及压力场分布的技术。其基于流体力学方程（如Navier-Stokes方程、能量守恒方程）
，结合湍流模型和热传导理论，模拟空气流动与热交换过程，从而优化冷却系统效率、消除局部热点并降低能耗（如PUE值可降至1.3以下）。
该技术通过数字化孪生构建虚拟机房，替代传统物理试验，显著缩短设计周期并降低改造成本。例如，模块化数据中心通过封闭冷通道与行间空调布局，结合CFD验证气流路径，可减少冷量浪费30%以上。
数据准备与建模
输入数据：包括机房几何尺寸、机柜功率密度、空调参数（送风温度/风速）、障碍物布局等。

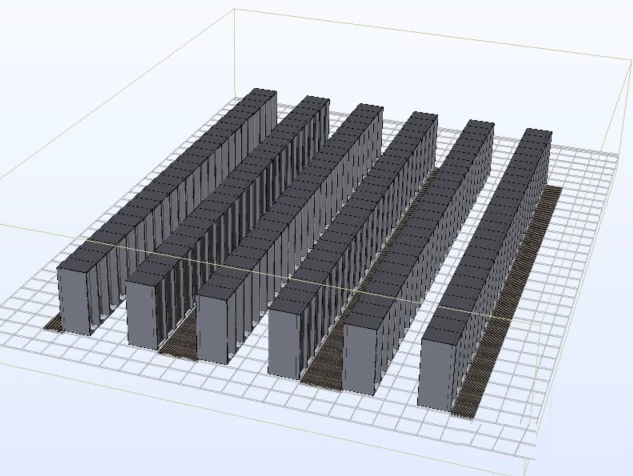

几何建模：利用CAD软件构建三维模型，区分冷热通道、机柜、空调等关键区域。模块化场景需细化封闭冷通道、风管连接等细节。
网格划分：采用结构化或非结构化网格，在设备密集区（如机柜进风口）加密网格以提高精度。专业软件（如6SigmaDC）支持自动化网格生成，500㎡机房网格数可达1-3亿以上。
边界条件与求解计算设定空调送风参数（温度、速度）、机柜热负荷、回风压力等边界条件。

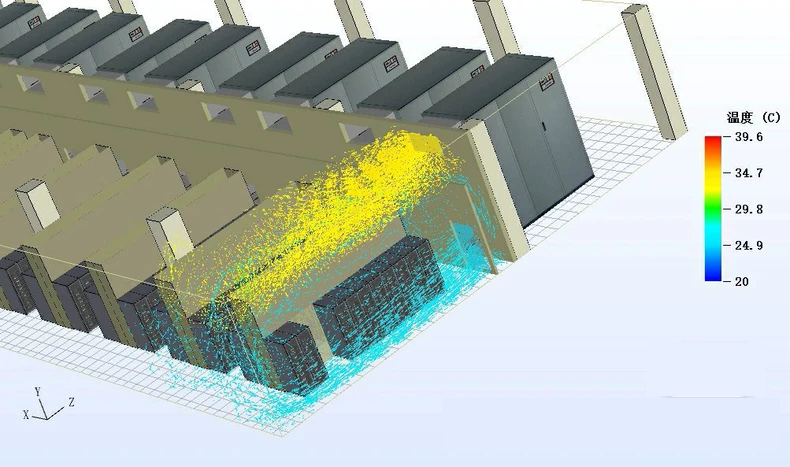

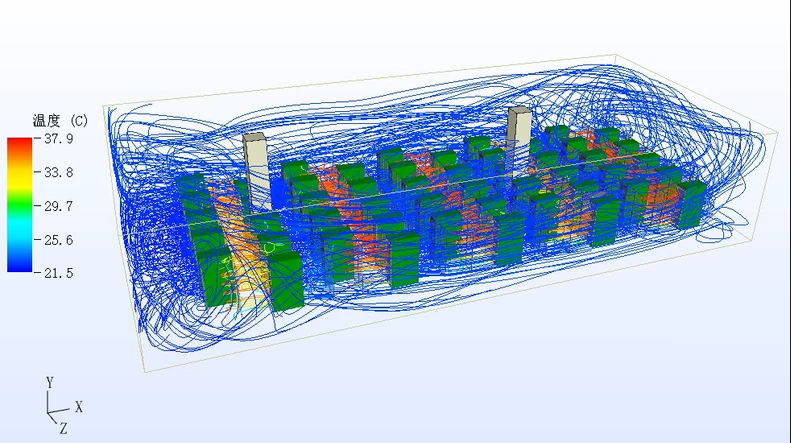

求解流体力学方程，输出温度云图、速度流线、压力场等结果，并计算能效指标（如RCI、SHI）。
结果分析与优化

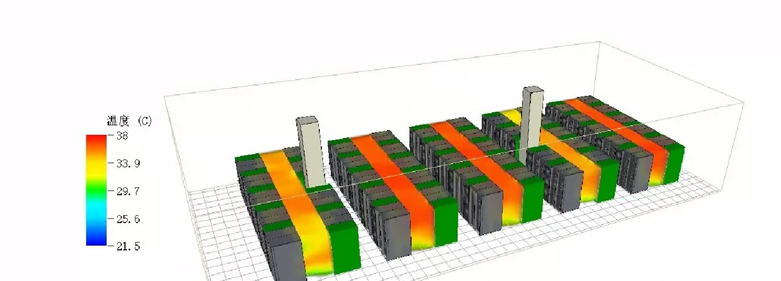

热点识别：通过机柜进风温度分布图定位过热区域（如封闭冷通道末端机柜）。
冷却失效模拟：瞬态分析空调故障时的温升曲线，评估冗余系统可靠性。
优化方案：调整设备布局（如“T”型通道改为“L”型）、优化空调送风策略或引入液冷技术。
三、典型应用场景
设计验证与改造评估
验证机房布局是否符合《数据中心设计规范》GB50174-2017的温控要求（18-27℃）。
评估老旧机房升温改造方案，预测设备上下架对气流组织的影响。
故障预测与运维管理
模拟冷却系统失效、风管泄漏等异常工况，制定应急预案。
结合DCIM系统实时数据，动态调整空调运行参数，降低能耗。
节能与可持续性优化
量化封闭冷通道、间接蒸发冷却等技术对PUE的改善效果。
支持光伏并网、热回收系统等绿色方案的经济性分析。
四、技术优势与行业规范
核心优势
精准性：可捕捉IT设备级的气流细节（如机柜内部流场）。
高效性：自动化建模与云计算平台缩短分析周期至数小时。
合规性：满足国际标准TIA-942-A及国内规范GB50174的强制要求。
行业实践
头部企业（如工商银行、乐普医疗）已采用CFD优化数据中心设计，实现年省电费超百万元。专业软件（如6SigmaDC、ANSYS Fluent）提供从建模到报告生成的全流程支持。
五、未来趋势
随着AI算法与云计算技术的融合，CFD将向实时仿真与自适应优化方向发展，例如结合机器学习预测动态负载下的气流变化，或通过数字孪生实现机房能效的智能调控。
通过上述技术，数据中心CFD模拟不仅成为设计与运维的核心工具，更是实现“双碳”目标的关键支撑。
六、案例-上海赛一提供一整套仿真分析服务
