笔记本电脑跌落有限元分析——全流程解析与设计优化

1. 分析目的与场景

• 核心目标：预测跌落冲击下笔记本电脑的结构失效风险（如外壳破裂、主板变形、屏幕碎裂）及内部组件（如电池、硬盘）的动态响应。
• 典型工况：
• 跌落高度：0.8~1.5米（参考消费电子可靠性测试标准IEC 60068-2-31）。

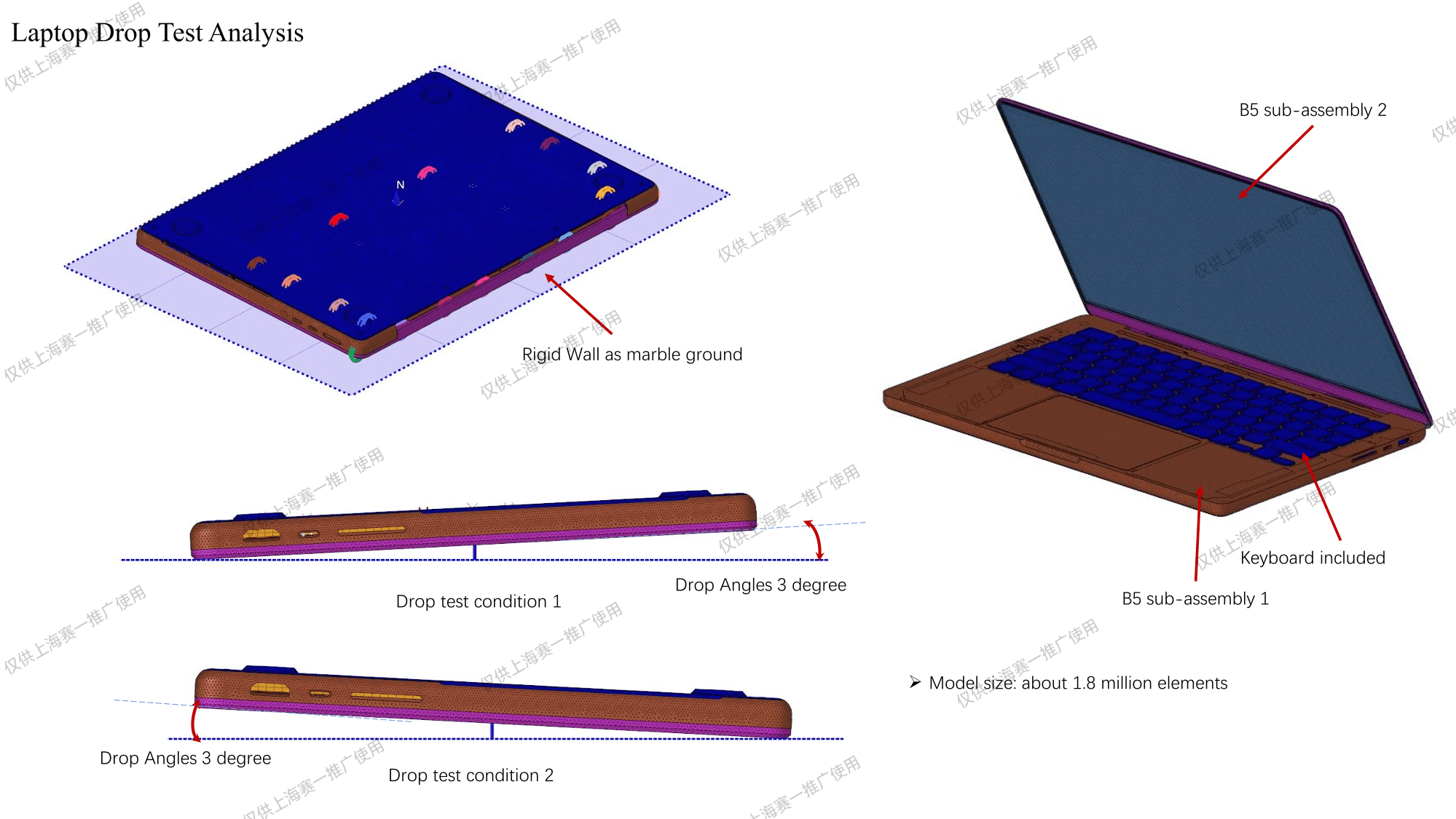

• 跌落姿态：6面（顶/底面、4侧边）及12边角，以边角跌落（应力集中）为最严苛工况。
• 接触面：混凝土、木地板、地毯（不同材料摩擦系数与能量吸收特性差异显著）。
•


2. 关键建模步骤与参数设置

• 几何与网格：

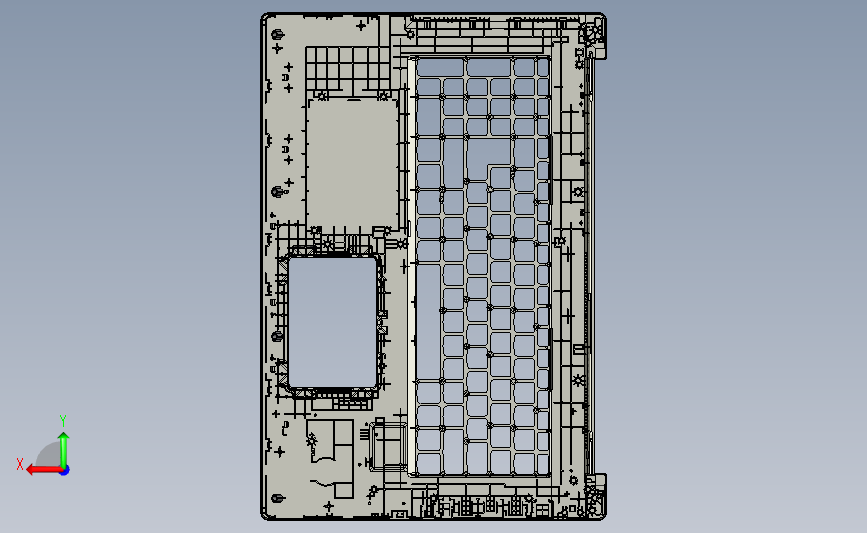

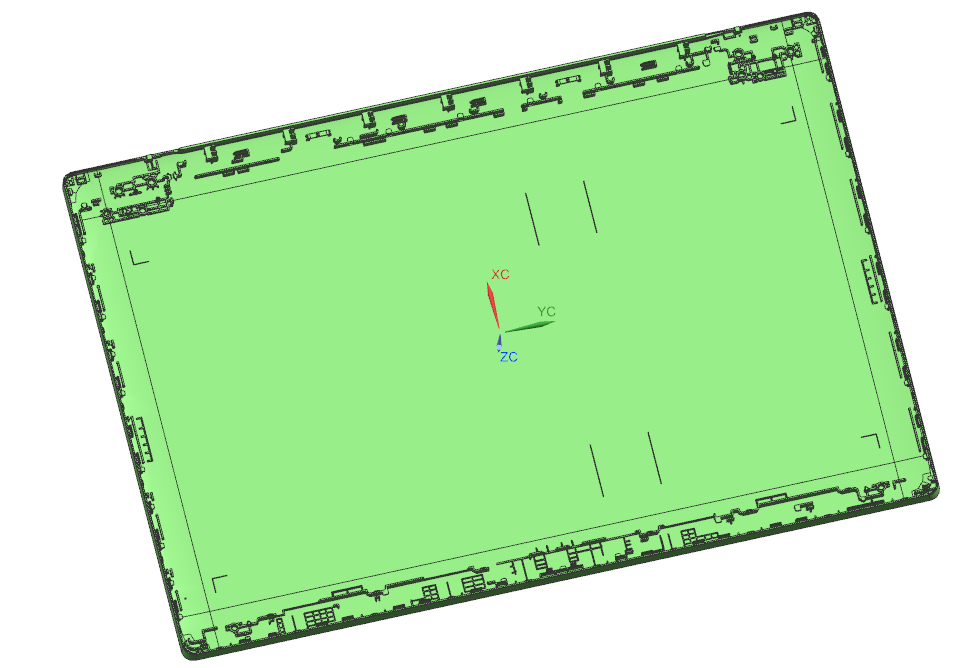

  • 简化模型：保留关键承载结构（如镁合金骨架、屏幕铰链），忽略非承载装饰件（误差<5%）以降低计算量。
  • 网格类型：外壳采用壳单元（厚度方向积分点≥5），内部PCB板使用实体单元，跌落地面设为刚体。
  • 网格尺寸：碰撞区域局部加密至0.5mm，非关键区域2~3mm，总网格量控制在500万以内。
• 材料模型：
  • 非线性特性：
    • 外壳（镁合金/工程塑料）：定义塑性应变失效准则（如Johnson-Cook模型）。
    • 缓冲材料（硅胶/泡棉）：超弹性模型（Ogden或Mooney-Rivlin）结合率相关粘弹性参数。
  • 各向异性：碳纤维增强外壳需定义层合板方向与界面剥离强度。
• 边界与载荷：
• 初始条件：赋予笔记本电脑初始速度（v=√(2gh)，如1.5米跌落初速5.42m/s）。
• 接触算法：定义外壳与地面的自动面面接触（摩擦系数0.3~0.5），内部组件间绑定或摩擦接触。
• 求解器选择：显式动力学求解（如ANSYS LS-DYNA或Abaqus Explicit），时间步长1e-7~1e-6秒。

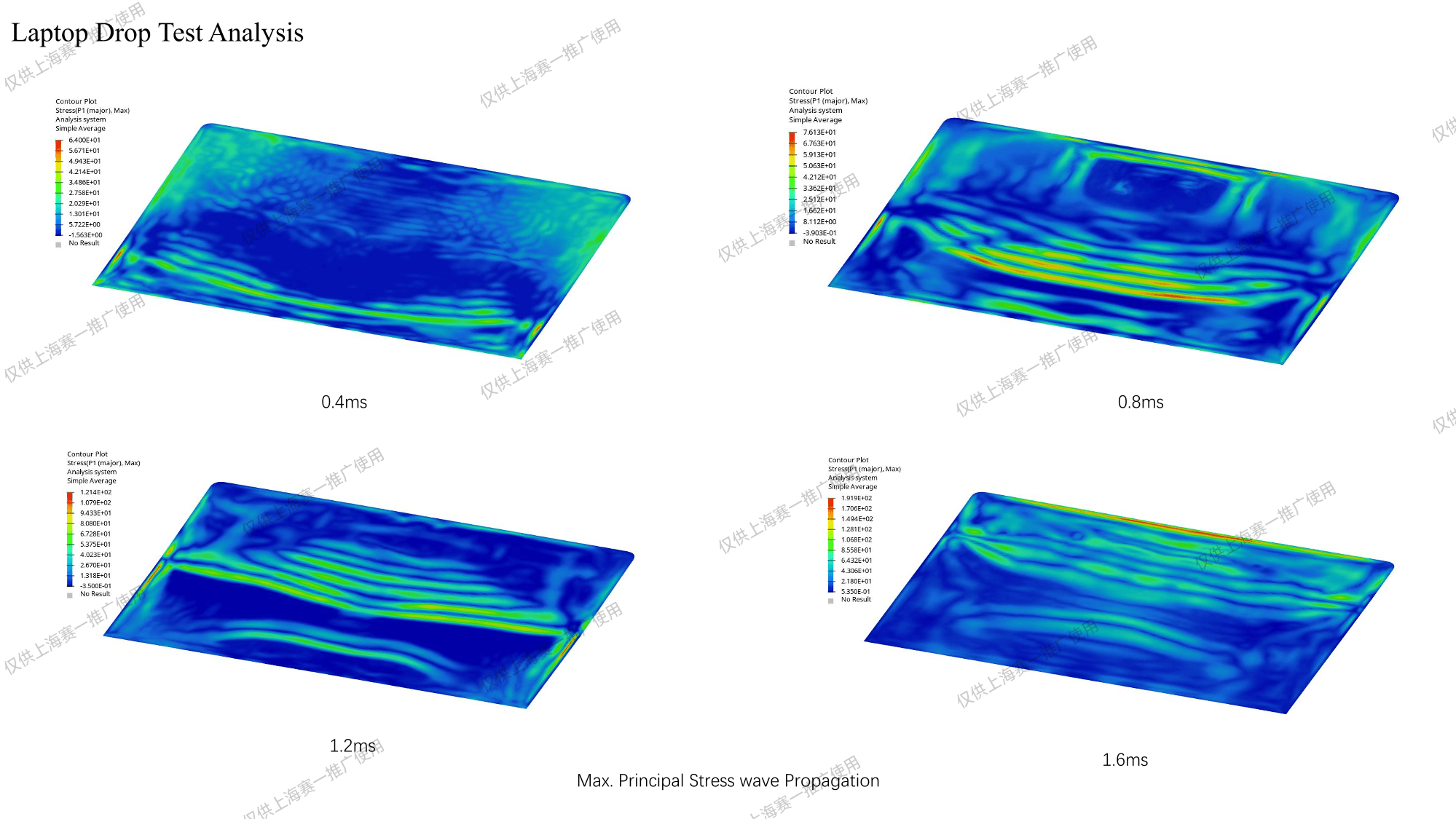

3. 结果分析与设计优化

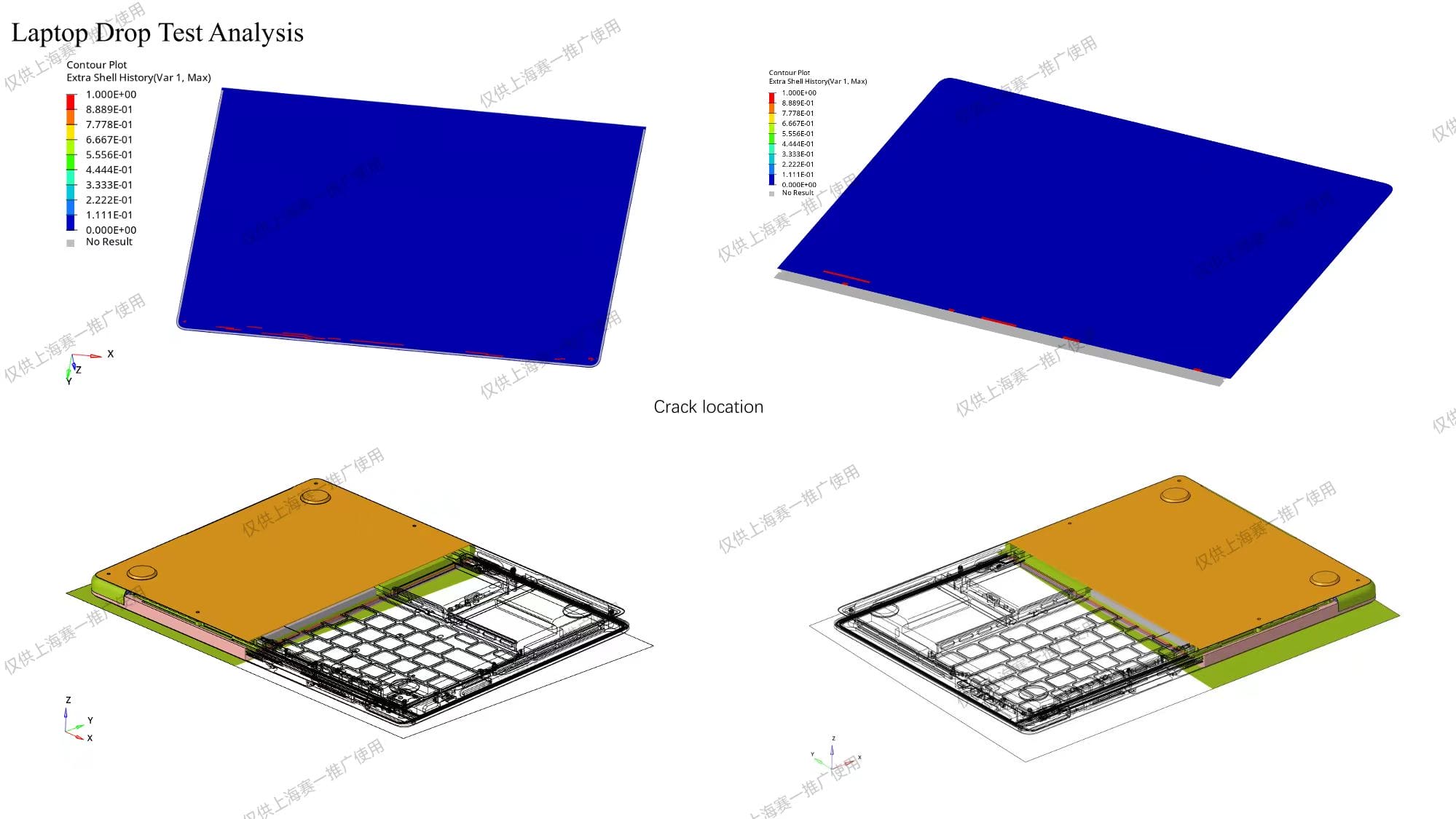

• 失效评估指标：
  • 应力峰值：外壳局部是否超过屈服强度（如镁合金AZ31B的σ_y=160MPa）。
  • 塑性应变：关键焊点/螺钉孔处塑性应变>5%则判定为高风险区域。
  • 加速度响应：硬盘安装点加速度>300g可能导致数据损坏（参考MIL-STD-810H）。
• 优化方向：
• 结构增强：在边角处增设加强筋或金属嵌件（厚度增加0.2mm可使应力降低18%）。
• 材料替换：采用蜂窝铝或碳纤维复合材料替代部分塑料件（能量吸收率提升30~50%）。
• 缓冲设计：主板与外壳间填充硅胶垫（厚度1mm可减少PCB应变40%）。
•

•

•


4. 实验验证与误差控制

• 对标方法：
  • 高速摄影：对比仿真与实测的碰撞瞬间姿态及回弹高度（误差需<10%）。
  • 应变片/加速度计：在关键位置（如屏幕转轴）布置传感器，验证仿真应变曲线趋势一致性。
• 误差来源：
  • 材料本构模型简化（如忽略温度效应）、网格尺寸不足导致的局部应力失真。

5. 行业应用案例

• 超薄本抗摔设计：某品牌通过仿真优化铰链结构，将1米跌落屏幕破裂率从22%降至3%。
• 军用三防电脑：采用多层级吸能结构（外部橡胶+内部蜂窝铝），通过50次1.8米跌落测试。

总结：笔记本电脑跌落有限元分析需综合结构力学、材料科学与计算工程，通过精准建模与多目标优化平衡轻量化与可靠性。未来趋势将融合AI参数优化与多物理场耦合（如跌落-散热协同设计）。
