前纵梁点焊焊接变形仿真优化-simufact
U型三面搭接焊接结构

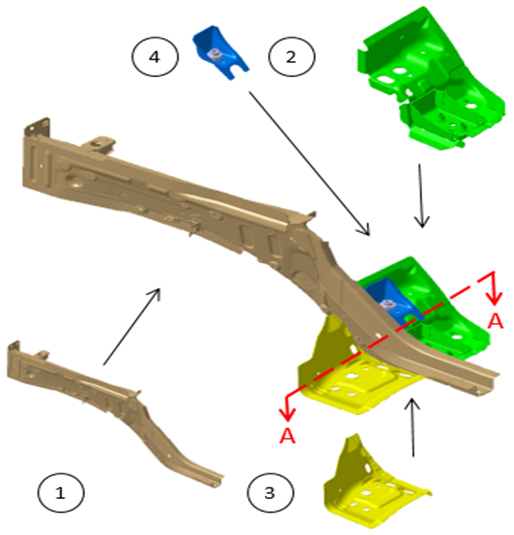

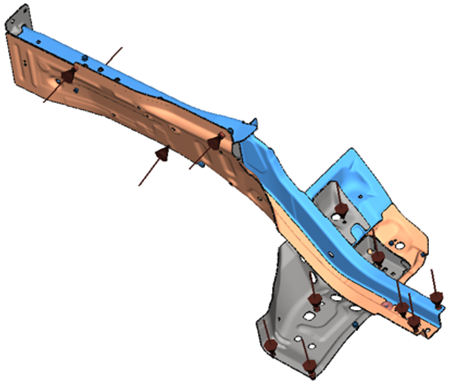

在白车身焊接结构中,U型三面搭接焊接结构是一种典型结构,常出现于下车体结构加强区域,涉及悬置等机构安装,其精度要求高。以车身前纵梁为例,如图所示。

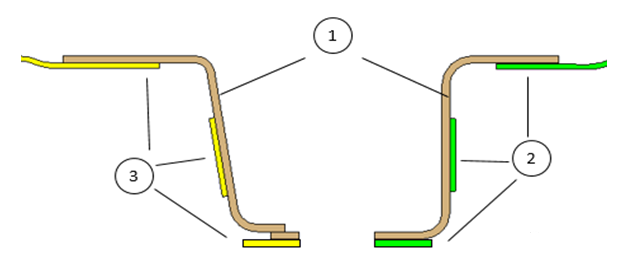

三面搭接截面图
当前问题
由于其三层板焊点多,热输入量大;零件弧面搭接多,搭接间隙难保证等原因,其焊接变形量大。为保证其总成精度,需对焊接变形问题重点分析。传统分析方式通过大量现场调试寻找优化方案,浪费时间和人力物力,浪费调整时间和人力物力,因此选用Simufact有限元仿真软件在数模阶段就对焊接工艺进行优化,可以大幅度减少后期的调试成本。
Simufact Welding仿真建模

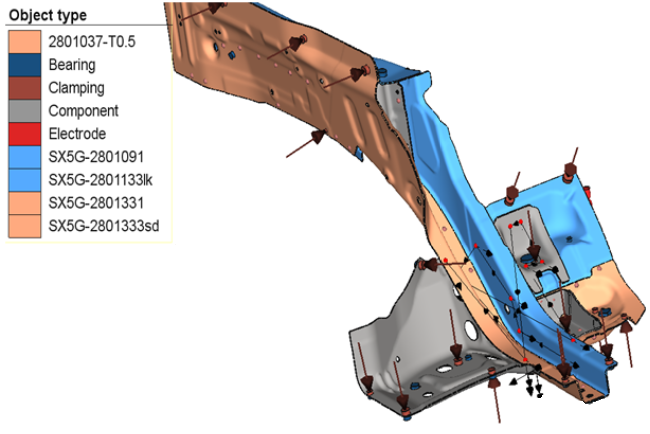

针对上述问题,工程师从焊接顺序、工装优化、搭接间隙优化三个关键管控方向,提出优化模型,对比确定最优方案,并使用Simufact Welding仿真软件对提出优化方案进行仿真验证。仿真包括成型焊、补焊两序焊接过程;基础模型采用六面体网格的形式,模型搭建如下图所示。
Simufact Welding建模示意图

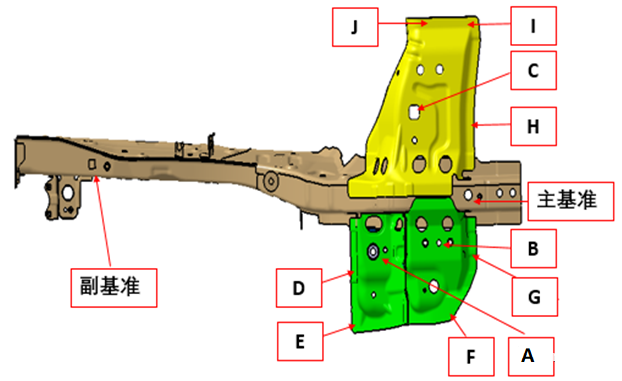

评价测点统一如下图、表所示。
评价测点标示
方案汇总
a)焊接顺序优化方案
本次依据成型焊工序和补焊工序,共拟定3种不同焊接顺序。

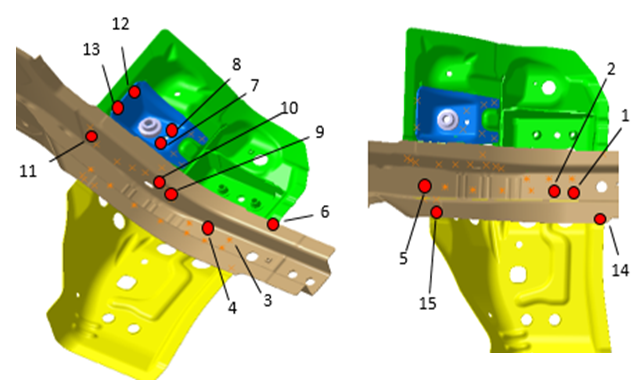

某一焊接顺序示意图
b)工装优化方案
共设计两种方案用于比夹具定位与焊接区域距离对焊接变形影响;
共设计两种方案用于对比补焊夹具增加定位夹具与否的影响。

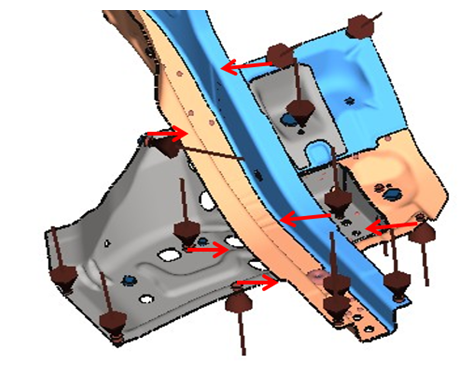

支撑夹紧及补焊定位点示意图
c)搭接间隙管控
共设计两种方案用于评价搭接间隙对三面搭接焊接变形的影响。

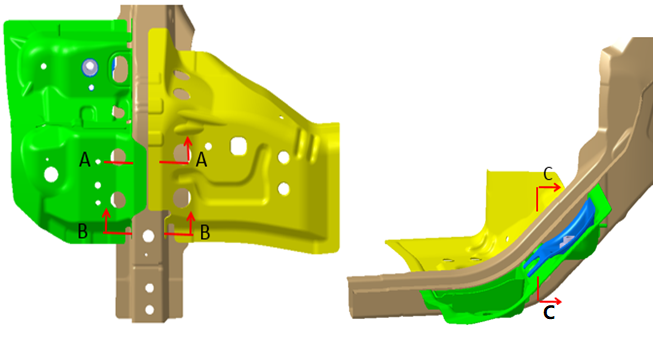

两种搭接间隙管控方案
仿真结果

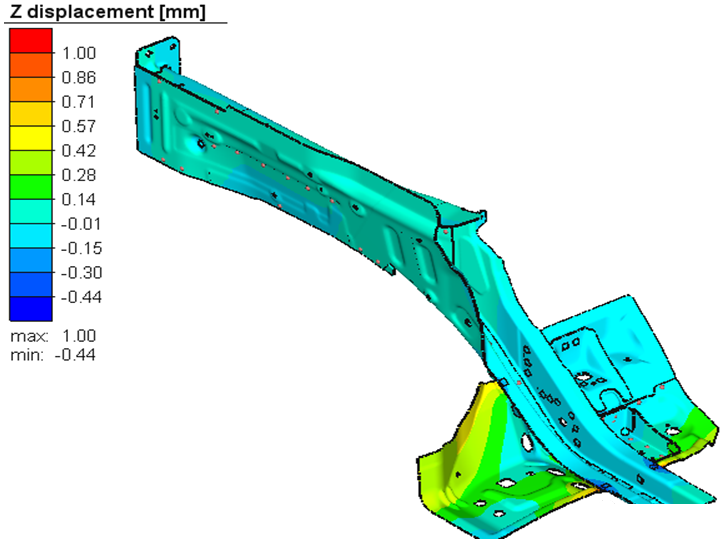

在使用Simufact Welding软件对各个方案进行仿真后,综合以上的优化方案仿真结论,可以得出前纵梁焊接变形的最佳优化方案。继续采用Simufact对最佳优化方案进行仿真,得到仿真结果如下图所示。
优化后仿真云图
结论
通过对比不同的方案仿真结果,可以得出有效的优化方案。在焊接顺序、工装优化、搭接间隙优化三项对比分析中选取各自最优的方案,并根据结论重新设置仿真模型进行求解计算。
经计算,前纵梁点焊后的变形量结果在0.6mm以内,满足前纵梁纵梁精度质量要求。本案例实施方式和结论也可以推广到其他U型三面搭接焊接结构,为精度管控提供有效的方案参考。
总结本文通过以点带面,分析“U”型搭接结构的焊点优化和实物对比,对于其他结构的焊接变形的分析提出一个分析的流程和参考。
通过采用Simufact仿真技术,对焊接变形进行仿真和对策实施,在达成预期品质的同时可大幅度减少工业化阶段的调试周期和成本,对降低调试成本具有很好的参考意义。
