重卡轮毂的有限元模拟仿真是确保其结构强度、疲劳寿命及轻量化设计的关键分析手段。作为车辆的核心承重部件，轮毂需承受复杂动态载荷（垂向力、侧向力、制动扭矩等），同时需考虑铸造/锻造工艺缺陷的影响。以下是其仿真核心流程与技术要点：

1. 轮毂结构特点与仿真目标

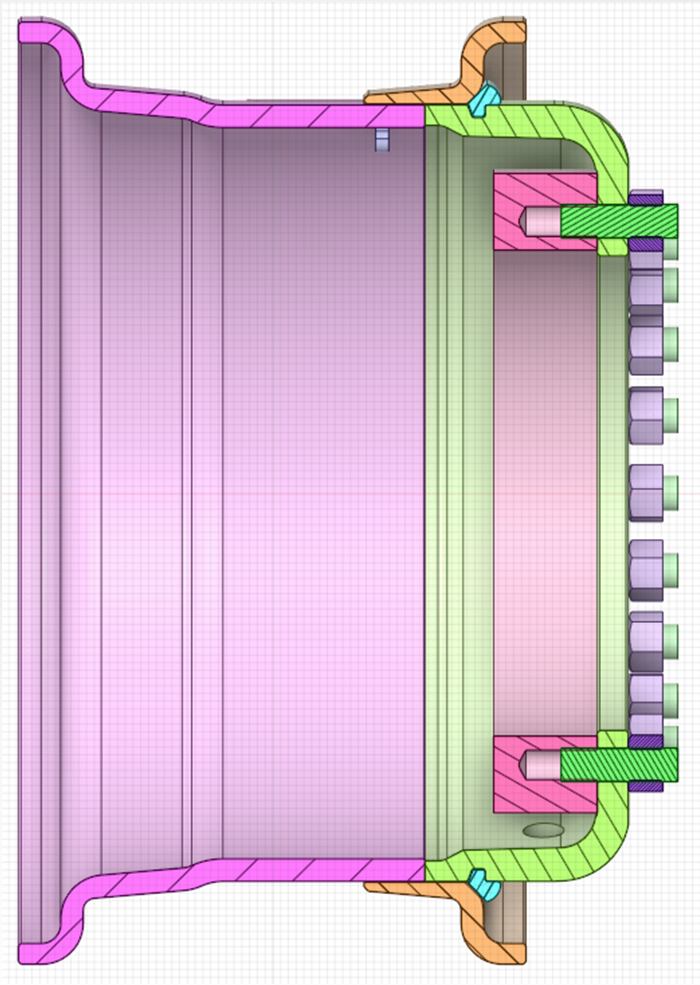

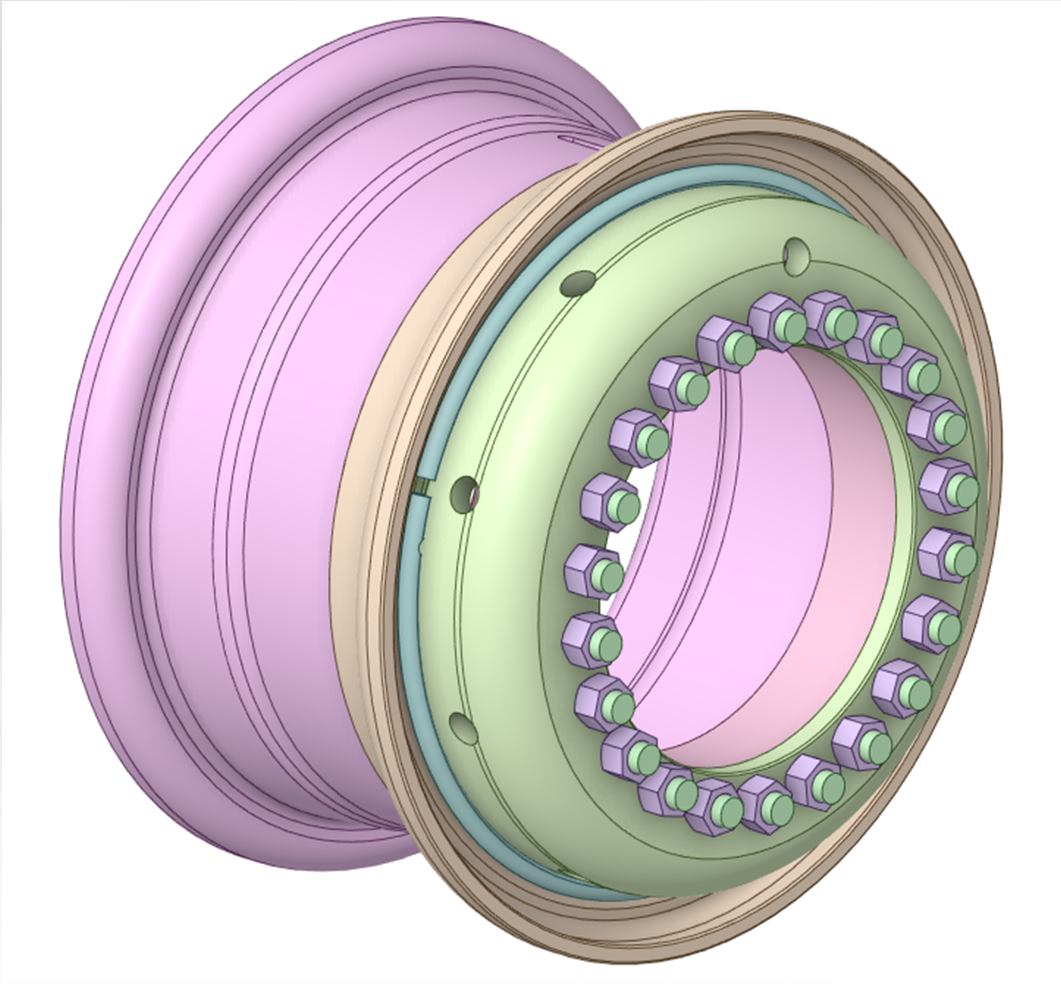

• 典型结构：
  • 轮辋：与轮胎接触区域，承受径向与侧向载荷。
  • 轮辐：连接轮辋与轮毂中心，传递扭矩与弯矩。
  • 安装法兰：螺栓孔区域，需分析预紧力与接触应力。
• 关键分析目标：
  • 静强度：极端载荷下塑性变形与屈服风险。
  • 疲劳寿命：循环载荷下的裂纹萌生与扩展。
  • 模态特性：避免与路面激励频率共振。
  • 轻量化优化：减重同时满足强度与刚度。

2. 几何建模与工艺影响

• 几何处理：
  • CAD模型重建：基于图纸或三维扫描数据，保留关键圆角、加强筋等细节。
  • 铸造缺陷简化：模拟缩松、气孔等缺陷区域（局部材料属性折减）。
  •

• 材料模型：
  • 铸造铝合金（如A356-T6）：弹塑性模型（需拉伸试验数据），考虑各向异性。
  • 锻钢轮毂：各向同性弹塑性模型，定义硬化曲线（Swift/Voce模型）。
  • 螺栓材料：高强度钢（如42CrMo），线弹性或塑性模型。
  •


3. 网格划分策略

• 网格类型：
  • 轮辐与轮辋：六面体主导网格（Hex Dominant），控制长宽比<5。
  • 螺栓孔周围：局部环形加密（最小尺寸1-2mm）。
  • 圆角与过渡区：二阶四面体单元（C3D10）捕捉应力集中。
• 质量检查：
  • 雅可比比（Jacobian Ratio）>0.7，翘曲角<10°。
  • 边界层网格（用于接触面，至少3层单元）。

4. 边界条件与载荷工况

• 典型工况：
  • 垂向载荷：模拟满载轴荷（如12吨单轮载荷），等效为均布压力或集中力。
  • 侧向力：转弯工况（侧向加速度0.5-0.8g）。
  • 制动扭矩：最大制动力矩（如3000 N·m）施加于安装法兰。
  • 螺栓预紧力：按ISO标准计算（如M20螺栓预紧力≈176 kN）。
• 约束设置：
  • 轮毂中心孔固定（模拟与车轴的过盈配合）。
  • 螺栓连接区域：通过MPC或梁单元模拟螺栓杆受力。

5. 接触非线性与求解设置

• 关键接触对：
  • 轮毂-轮胎接触：面-面接触，摩擦系数0.3-0.6（干摩擦/湿滑路面）。
  • 螺栓头-法兰接触：法向硬接触，切向摩擦系数0.1-0.2。
  • 轮毂-车轴过盈配合：绑定接触或过盈量定义（冷缩装配仿真）。
• 求解器选择：
  • 隐式求解器（Abaqus/Standard）：静力学分析、模态提取。
  • 显式求解器（Abaqus/Explicit）：冲击工况（如路肩撞击）。

6. 结果分析与性能验证

• 静强度评估：

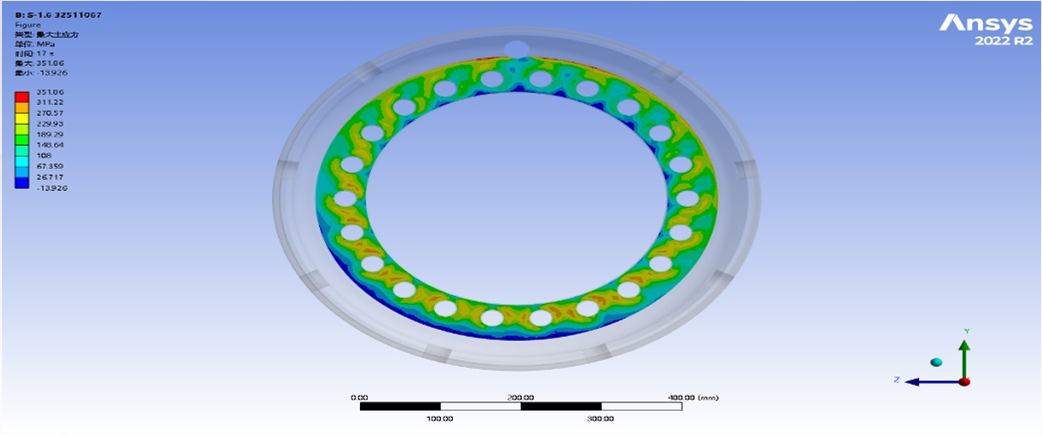

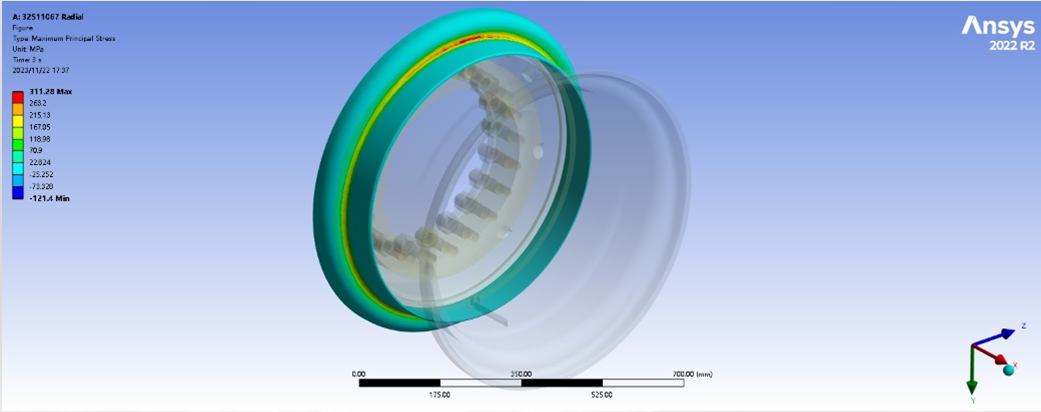

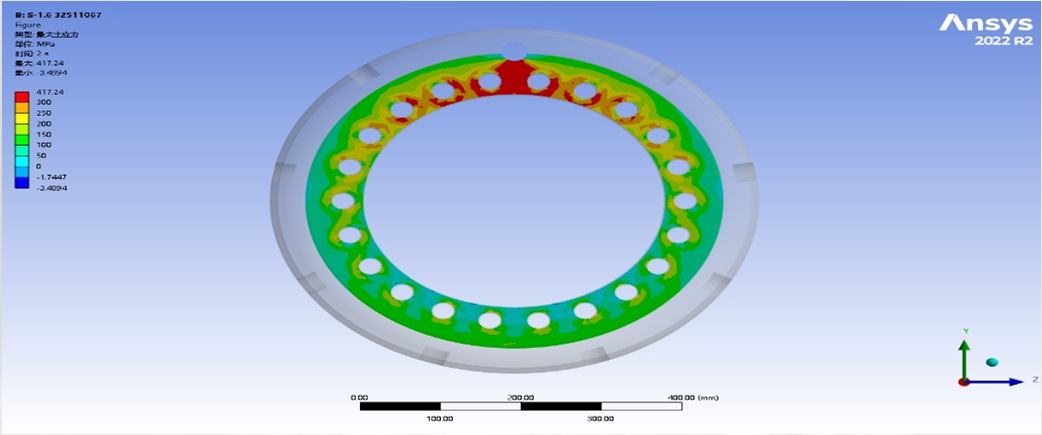

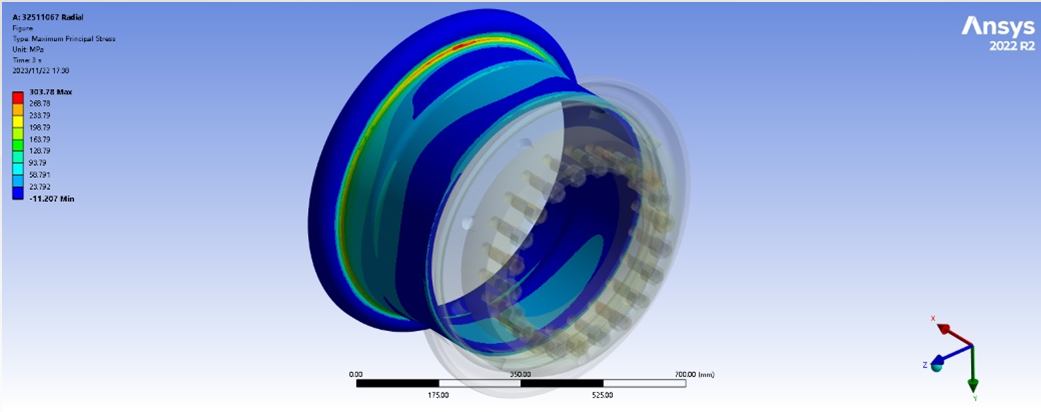

  • 最大等效应力（Von Mises）对比材料屈服强度（A356-T6≈220 MPa）。
  • 塑性应变云图识别高风险区域（如轮辐根部）。
  •

• 疲劳寿命预测：
  • 应力-寿命法（S-N曲线）：基于Dang Van准则多轴修正。
  • 应变-寿命法（E-N曲线）：适用于局部塑性变形区域。
  • 载荷谱输入：实测道路谱或简化块谱（如10^6次循环）。
  •

  •

  •

• 模态分析：
  • 提取前6阶固有频率（避免与发动机振动频率5-50Hz重叠）。

7. 轻量化与工艺优化

• 拓扑优化：
  • 设计空间定义（非关键区域材料去除）。
  • 响应约束：最大应力<许用值，一阶频率>30Hz。
• 铸造工艺仿真：
  • 模拟充型与凝固过程（ProCAST/MagmaSoft），预测缩孔位置。
  • 将铸造缺陷区域导入结构模型，评估其对强度的影响。
• 参数化设计：
  • 轮辐厚度、安装法兰倒角尺寸的灵敏度分析。
  • DOE优化（如轮辐数从6减至5的可行性验证）。

8. 工程验证与对标

• 台架试验对标：
  • 弯曲疲劳试验（如德国KBA标准）与仿真寿命误差<25%。
  • 应变片测量轮辐应力峰值，验证应力分布。
• 失效模式分析：
  • 裂纹萌生位置与仿真预测一致性检查。
  • 断口扫描（SEM）确认疲劳源与仿真高风险区域匹配。

9. 典型问题与解决策略

• 应力集中虚高：
  • 检查网格质量，圆角处采用曲率自适应加密。
  • 对比弹塑性模型与线弹性模型差异。
• 螺栓松动仿真：
  • 显式动力学分析预紧力衰减，结合Archard磨损模型。
• 计算规模过大：
  • 对称模型简化（如5辐轮毂取1/5模型，周期对称边界）。
  • 子模型技术（Submodeling）聚焦关键区域。

10. 推荐软件与工具链

• 前处理：ANSA/HyperMesh（几何清理与网格划分）。
• 求解器：Abaqus（非线性能力强）、ANSYS Mechanical（便捷性高）。
• 后处理：MetaPost（疲劳分析）、Tecplot（应力场可视化）。
• 优化平台：OptiStruct（拓扑优化）、Isight（多学科优化）。

通过上述流程，可系统化完成重卡轮毂的仿真驱动设计，显著降低物理试验成本，并支持高可靠性与轻量化目标的平衡。实际应用中需重点关注材料参数的实验标定与制造工艺的耦合分析，确保仿真模型与实际产品的一致性。
